带方形安装底座多接口流体分离器结构

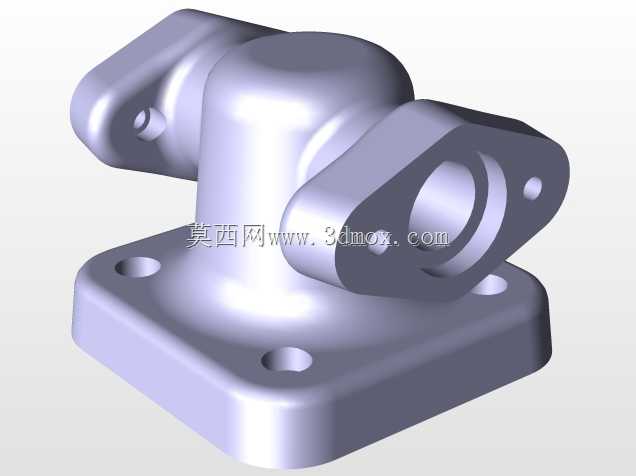

该分离器主要应用在流体输送管路系统中，承担多支路流体的分流、汇流或是介质分离功能，常见于液压动力单元、润滑系统、中小型化工流体输送工段、车用气路管控单元等场景，可根据管路走向匹配不同口径的外接管路，实现单路输入到多路输出的介质分配，或是多路介质汇入单路的汇流作业，部分工况下也可作为不同密度介质的初步分离腔体使用，依靠腔体内部的流道设计减少不同介质的掺混。从结构设计来看，底部采用方形法兰安装底座，底座上预留四个均匀分布的安装沉孔，安装时可通过螺栓直接固定在设备安装面或是管架支撑面上，沉孔设计可保证螺栓头完全沉入安装面以下，避免安装后突出部分干涉周边管路排布，方形底座的接触面积更大，相比圆形安装座抗倾覆能力更强，在设备运行存在振动的工况下，连接可靠性更有保障。壳体采用一体化铸造成型后做机加工处理，主体腔体为圆滑过渡的变径结构，没有尖锐的直角转角，可有效降低流体在腔体内部流动时的局部阻力，减少介质流动过程中的压损，同时圆滑的内壁结构也能避免介质中的固体杂质在转角处淤积，降低长期使用后的流道堵塞风险。壳体侧面伸出两个带安装法兰的管路接口，两个接口的朝向呈空间垂直分布，可适配不同走向的外接管路，接口法兰上同样预留安装孔，可通过法兰连接或是卡套连接的方式与外接管路固定，接口的内孔与主体腔体平滑衔接，保证介质流动的顺畅性。设计过程中重点考量了安装边界的适配性，方形底座的轮廓尺寸小于主体腔体的最大外接圆尺寸，安装时不需要额外扩大安装面的预留空间，两个侧置接口的伸出长度经过优化，既保证外接管路安装时有足够的操作空间拧紧紧固件，又不会因为伸出过长导致整体结构占用空间过大，同时接口的位置避开了底部安装螺栓的操作空间，安装维护时不需要拆除周边管路即可完成底座固定螺栓的拆装作业。壳体的壁厚经过受力校核，可满足常规中低压流体管路的承压要求，外壁的圆角过渡也可降低铸造过程中的应力集中问题，减少铸件出现缩孔、裂纹的缺陷概率，后期做表面防腐处理时，圆滑的外壁也能保证涂层均匀附着，提升整体的抗锈蚀能力。在实际选型应用中，可根据输送介质的特性匹配对应的密封件，安装时需保证底座与安装面之间的密封垫平整，避免出现介质泄漏问题，两个侧接口可根据管路流向分别作为入口或出口使用，不需要额外调整安装方向即可适配不同的管路排布方案。
