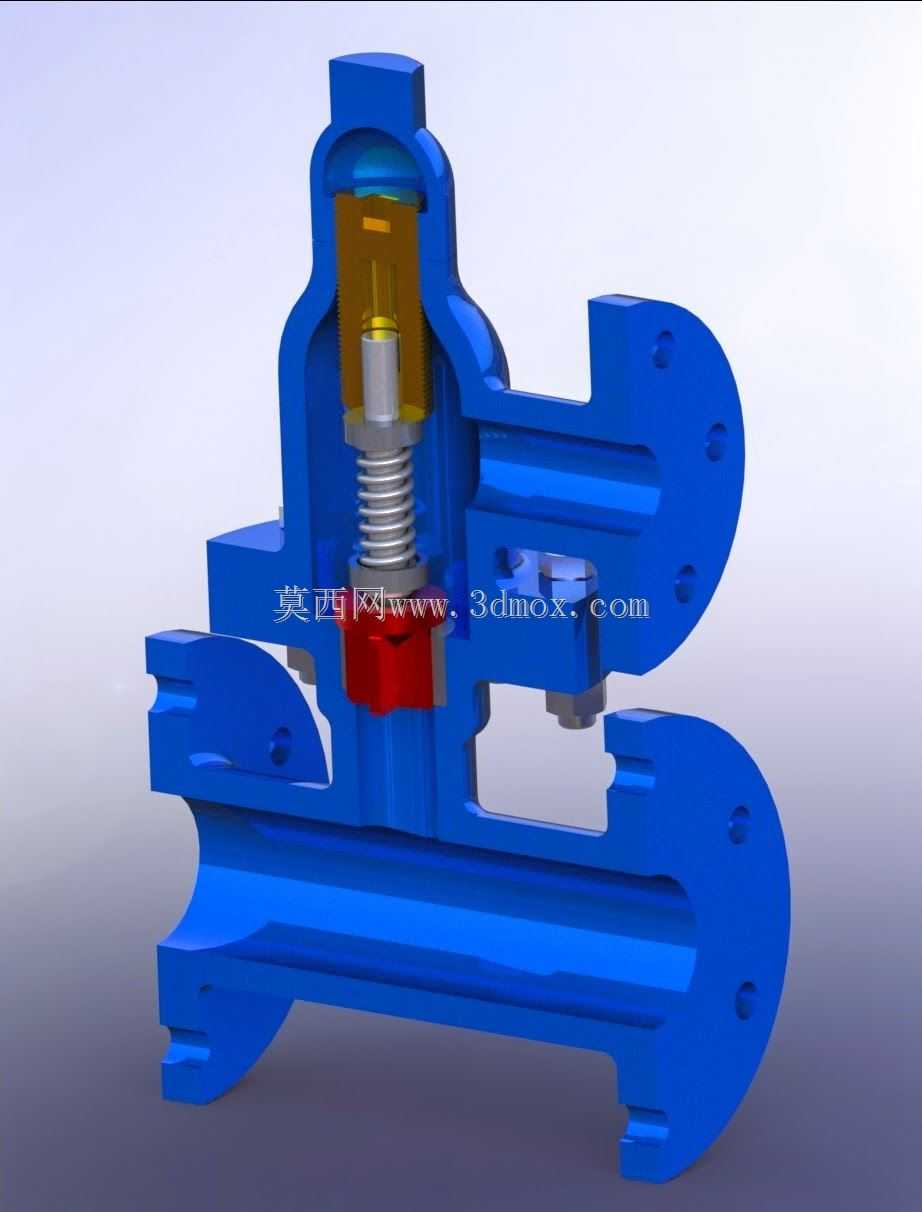

弹簧式安全泄压阀剖视结构设计

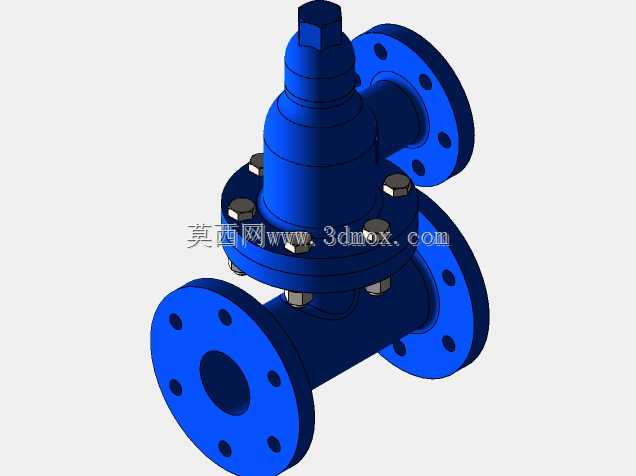

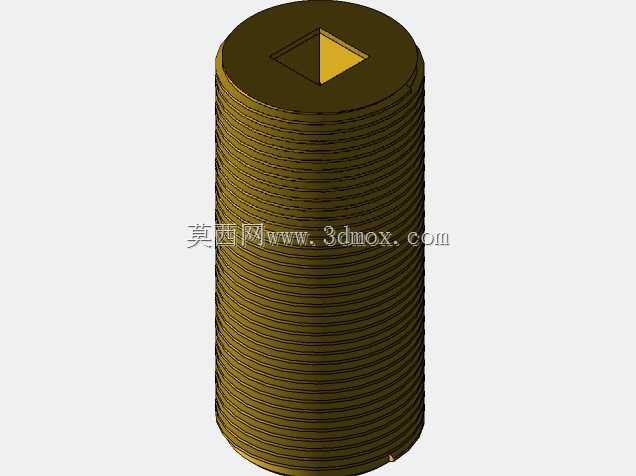

这款弹簧式安全阀主要应用于承压流体管路、压力容器、工业给排水系统、蒸汽输送管网以及小型化工流体输送场景中，是管路压力防护体系里的核心安全部件，核心作用是在系统内部压力超过预设安全阈值时自动开启泄压，待系统压力回落至安全区间后自动闭合复位，避免管路或容器因超压出现破裂、泄漏甚至爆管等安全事故，保障整个流体输送系统的运行稳定性与现场作业安全。从结构设计来看，这款安全阀采用角式法兰连接结构，整体为侧进底出的流道布局，内部核心泄压组件采用弹簧预紧式结构设计，阀瓣与阀座的密封副经过密封面贴合度优化，正常压力工况下弹簧提供稳定预紧力将阀瓣紧紧压合在阀座密封面上，实现管路的零泄漏密封；当系统压力升高超过弹簧预紧力对应的压力值时，介质压力会推动阀瓣向上压缩弹簧，阀瓣离开阀座后多余的介质会从侧部出口快速排出，快速降低系统内部压力，当压力下降到设定回座压力时，弹簧复位推动阀瓣重新贴合阀座，切断泄压流道，让系统恢复正常运行状态。在设计思路上，这款安全阀的阀体采用一体化铸造成型的流道结构，内部流道做了圆弧过渡处理，能够减少介质流动过程中的阻力损失，避免介质在阀腔内形成紊流冲击，降低泄压过程中的振动与噪音；弹簧腔采用独立的密封腔体设计，能够避免输送介质直接接触弹簧造成腐蚀，延长弹簧的使用寿命，同时顶部预留了压力调节空间，可根据不同系统的压力需求调整弹簧预紧量，适配不同的压力整定要求。从安装边界来看，这款安全阀的进出口均采用标准法兰连接结构，法兰端面的螺栓孔位按照通用管路法兰标准排布，安装时可直接与同通径的管路法兰对接，无需额外制作转接配件；整体外形结构紧凑，角式布局能够节省管路安装空间，安装时需保证阀体垂直安装，确保阀瓣与弹簧的运动方向与重力方向一致，避免出现卡涩、启闭不灵敏的问题；阀体外部的加强筋结构在不增加过多阀体重量的前提下，提升了阀体整体的承压强度，能够承受更高的系统压力冲击，适配中低压流体输送系统的压力防护需求。
