工业设备用带卡槽式筒状连接锁紧构件

项目分类:3D模型 发布时间:2021-09-27 ID:295758
  • 工业设备用带卡槽式筒状连接锁紧构件
  • 工业设备用带卡槽式筒状连接锁紧构件

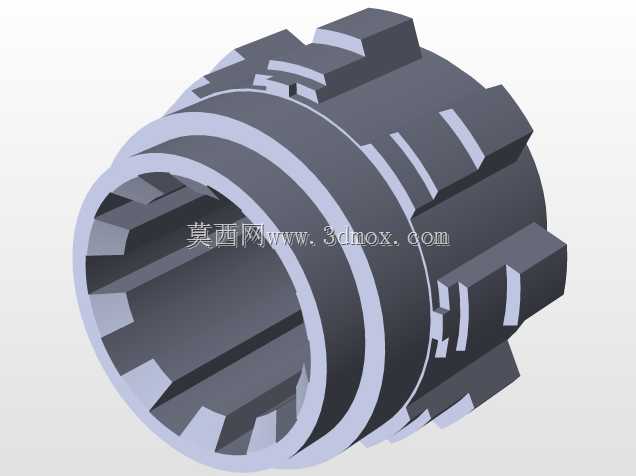

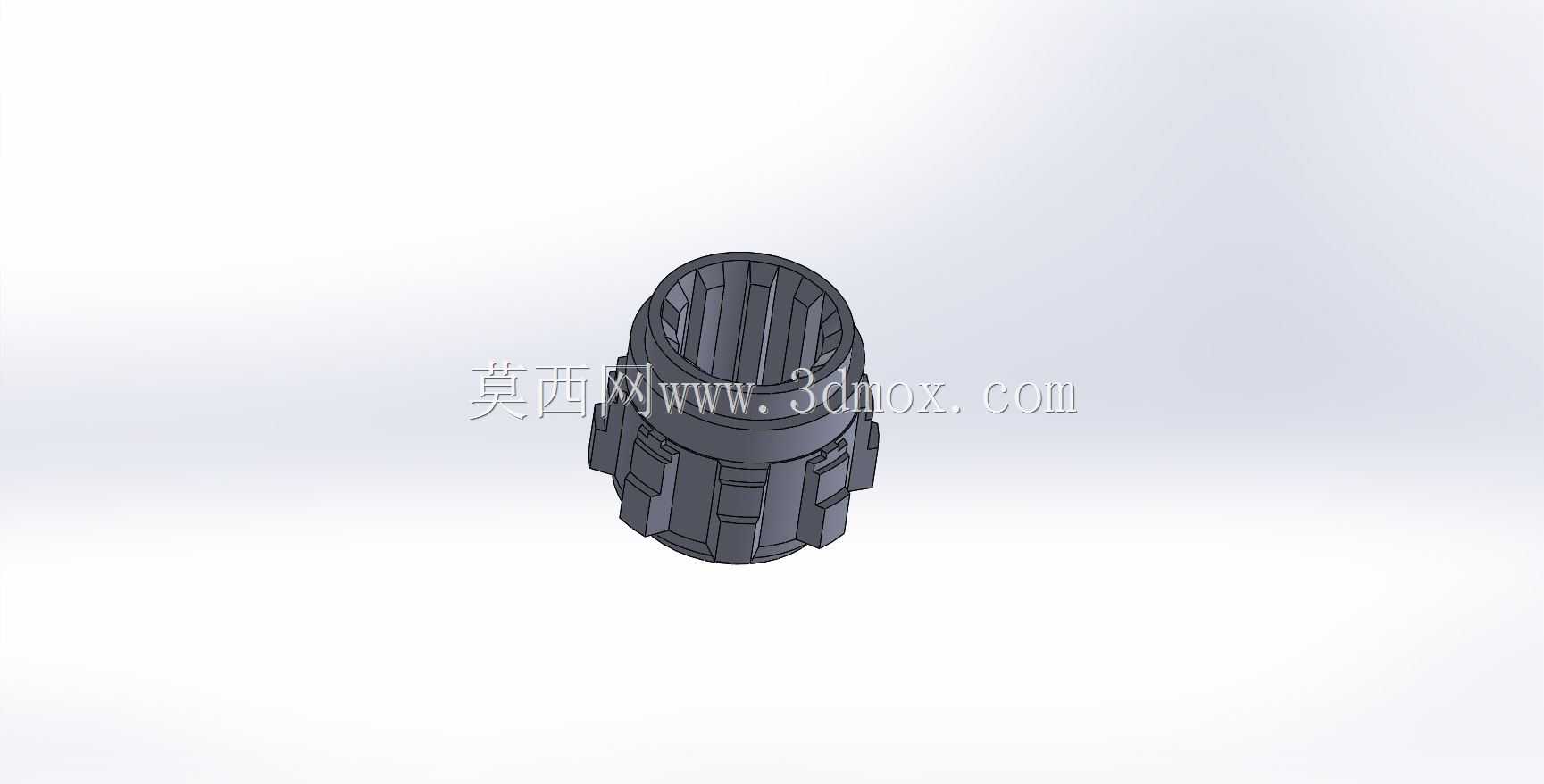

这类带周向卡槽的筒状锁紧构件,多应用在需要快速对接、传递周向扭矩的管路连接、动力输出轴端对接场景中,常见于小型动力设备、流体输送管路的快装结构里,替代传统的法兰螺栓对接,能大幅缩减现场装配的操作时长,不需要额外携带多组紧固工具即可完成对接锁定。从结构设计逻辑来看,构件整体采用阶梯式筒状构型,内壁设置的纵向通槽是核心的扭矩传递结构,装配时可与对接端的外凸筋条完全嵌合,避免对接后出现周向打滑的问题,同时内壁的阶梯台肩可作为轴向定位基准,对接时推到台肩位置即可确认装配到位,不需要反复测量装配间隙。外壁周向分布的凸块结构,一方面是作为锁紧卡位的受力点,与配套的锁紧套配合时,凸块卡入锁紧套的对应凹槽内,可承受轴向的拉脱力,避免设备运行过程中受振动、压力冲击出现对接松脱;另一方面这些凸块也可作为手动旋拧的施力位置,小规格的该类构件不需要借助扳手,手动即可完成锁紧与拆卸操作,适合需要频繁拆装维护的设备工位。设计过程中需要重点控制几个尺寸边界:首先是内壁通槽的宽度公差,需要与对接筋条保持小间隙配合,间隙过大会导致扭矩传递过程中出现冲击异响,加速槽边的磨损,间隙过小则会导致装配卡滞,低温环境下甚至会出现无法装配的问题;其次是外壁凸块的轴向位置精度,要保证锁紧套旋合到位后,凸块能完全落入卡位槽,不会出现半卡合的状态,避免受交变载荷时凸块受力断裂;另外筒壁的厚度需要结合实际工作压力、传递扭矩大小核算,过薄会导致构件受载后出现胀裂,过厚则会增加整体重量,也会提升原材料的加工成本。这类构件多采用金属板材冲压后卷制成型,再经过表面防锈处理,相比一体铸造成型的零件,板材加工的构件壁厚更均匀,生产效率更高,适合批量量产供应,在小型农机、园林工具、低压流体输送设备的对接结构中应用十分广泛,实际选型时需要核对对接端的外径、筋条数量与分布角度,确保装配后同轴度符合设备运行要求,避免对接后出现偏心导致的运转振动问题。
