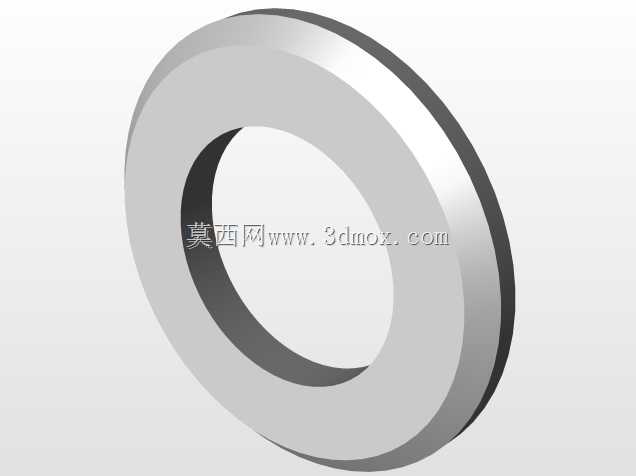

符合ISO7090标准倒角平垫圈结构设计

在各类机械装配场景中，平垫圈是最常被用到的基础连接件之一，这款带倒角结构的平垫圈，主要适配螺栓、螺钉类紧固件的装配需求，在风电设备塔筒连接、工程机械液压管路固定、机床钣金件拼装、汽车底盘副车架连接等场景中都能见到这类垫圈的应用。不同于普通无倒角平垫圈，这款产品的单侧倒角结构，在装配时能更好地适配螺栓头下的圆角过渡区域，避免螺栓安装时因根部与垫圈孔边发生硬接触产生应力集中，同时也能在一定程度上抵消安装面的微小平面度误差，让紧固件的压紧力分布更均匀。从设计逻辑来看，这款垫圈的内外径尺寸严格遵循通用紧固件配套规范，内径尺寸匹配对应规格螺栓的杆部直径，预留了合理的装配间隙，既不会因为间隙过小导致螺栓穿装困难，也不会因为间隙过大造成压紧时垫圈偏移、有效承压面积不足的问题；外径尺寸则根据对应螺栓的压紧力需求设定，保证足够的承压面，避免被连接件表面因为压强过大出现压痕、凹陷，尤其是在铝合金、工程塑料等低强度材质的被连接件上使用时，足够的承压面积能有效分散压紧力，保护被连接件表面不被损伤。垫圈的厚度尺寸经过匹配校核，能在螺栓拧紧后提供稳定的支撑，不会因为过薄导致承压不足，也不会因为过厚占用过多的装配空间，影响螺栓的有效啮合长度。倒角的角度和深度设计也经过实际装配验证，倒角角度适配标准螺栓头下的过渡圆角，倒角深度不会过深导致有效承压面积缩减，也不会过浅无法起到避让圆角、引导安装的作用。在实际设备装配中，这类倒角平垫圈还能起到一定的防松辅助作用，均匀的压紧力能让螺栓的预紧力保持更稳定，减少设备运行过程中因为振动导致的预紧力衰减；同时在有防腐涂装要求的装配场景中，垫圈的倒角结构能让涂装材料更好地填充缝隙，减少缝隙腐蚀的风险。建模过程中，这类垫圈的结构看似简单，但需要严格把控各尺寸的公差配合，比如内径的公差要保证螺栓能顺利穿入，外径和厚度的公差要保证批量装配时的互换性，倒角的轮廓要平滑过渡，不能有尖锐的棱角，避免安装时划伤操作人员或者破坏被连接件的表面涂层。在进行整机装配建模时，这类标准件的准确建模能有效减少装配干涉检查的误差，让虚拟装配的结果更贴近实际生产装配的情况，提前发现螺栓长度匹配、安装空间不足等潜在问题，减少后续生产现场的装配整改工作量。
