棱锥构型弹性空间桁架力学实验装置

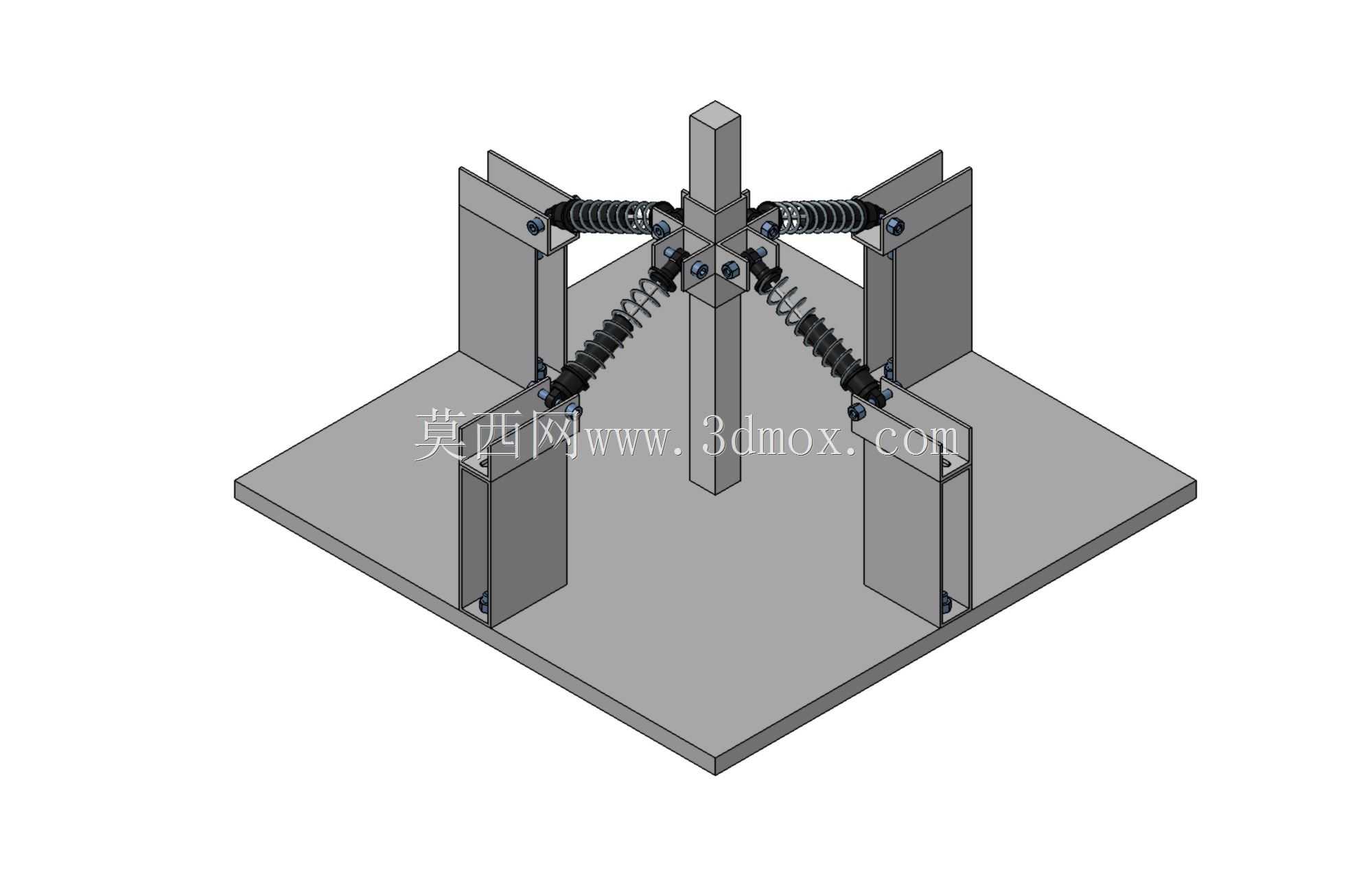

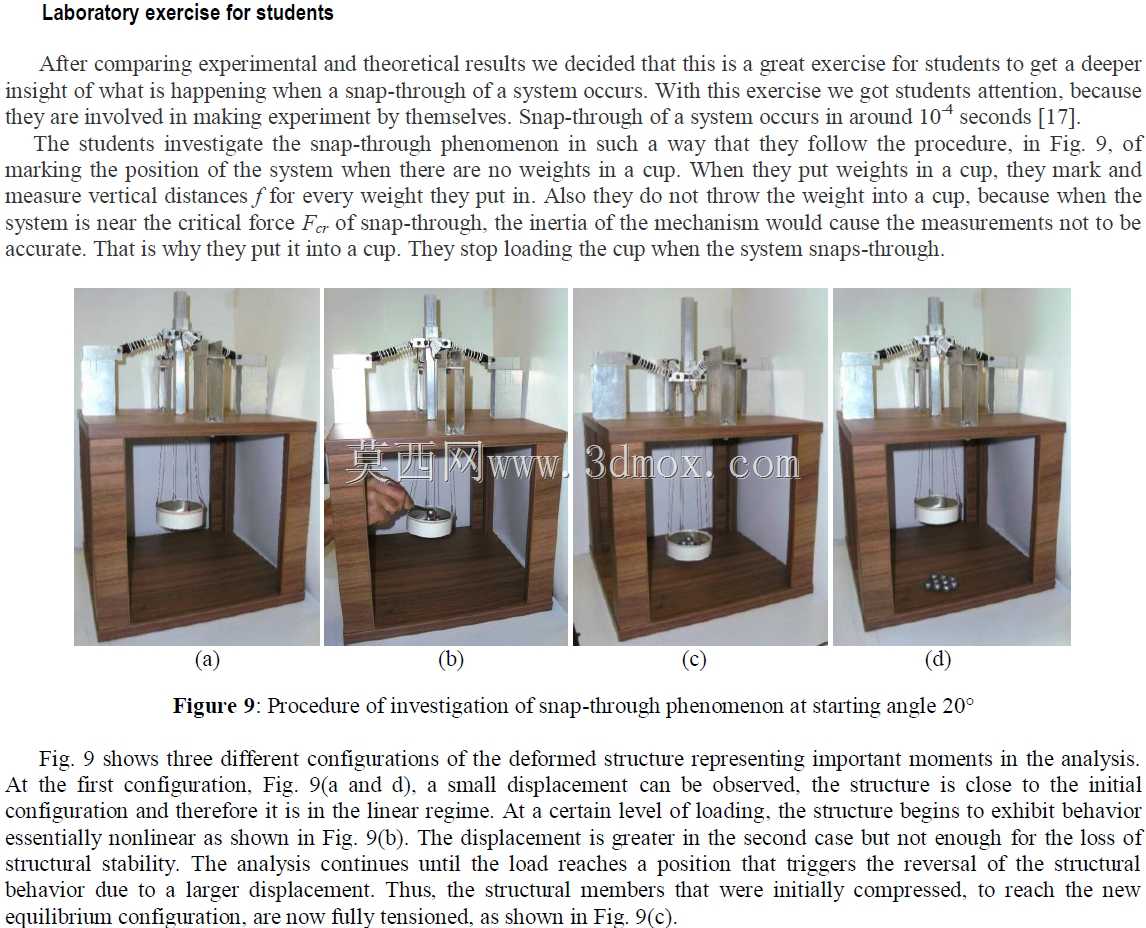

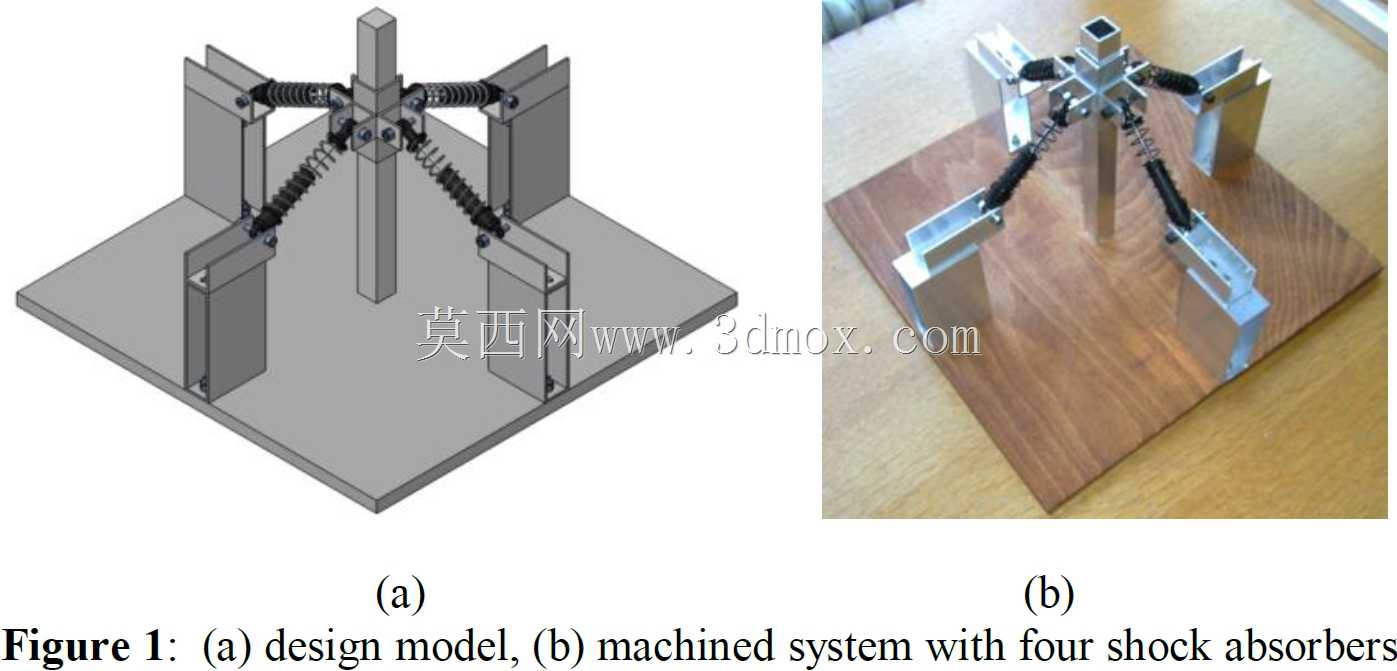

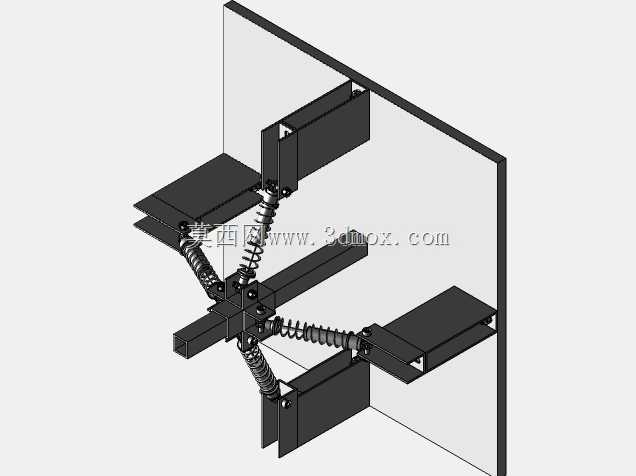

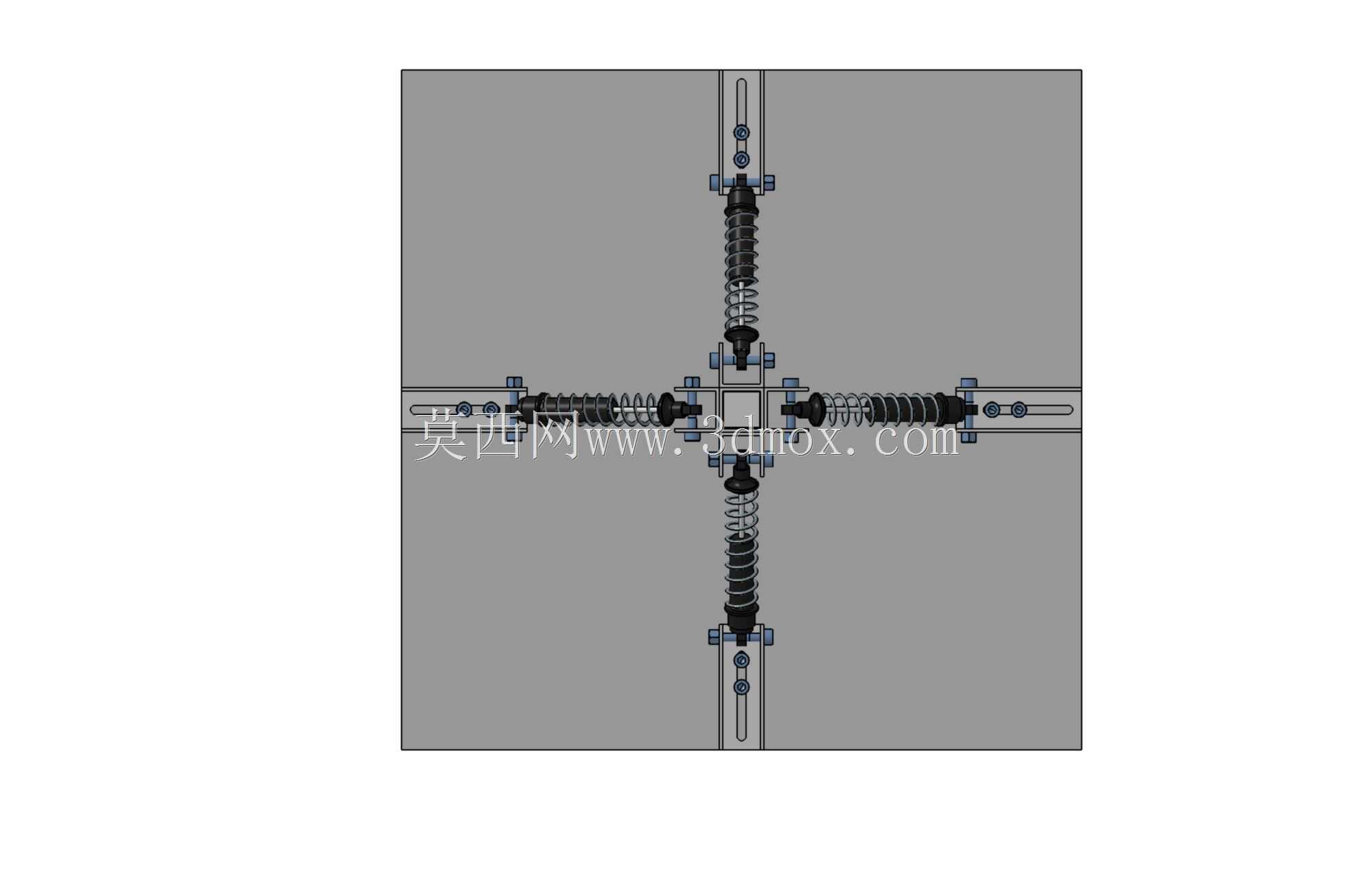

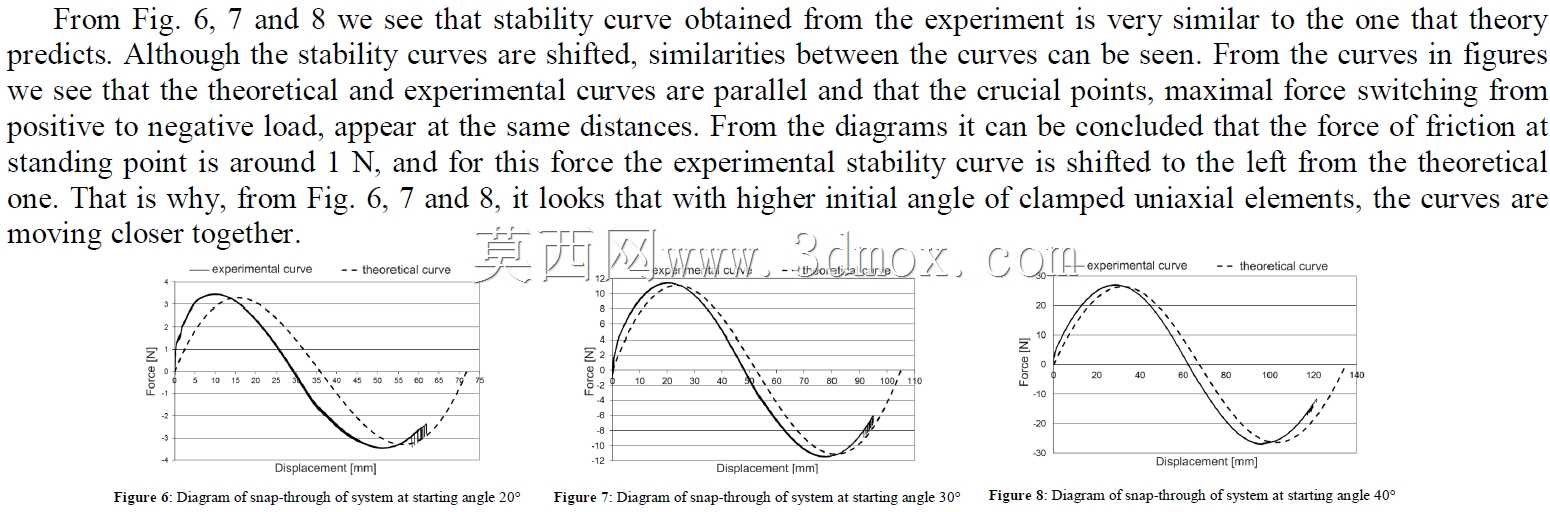

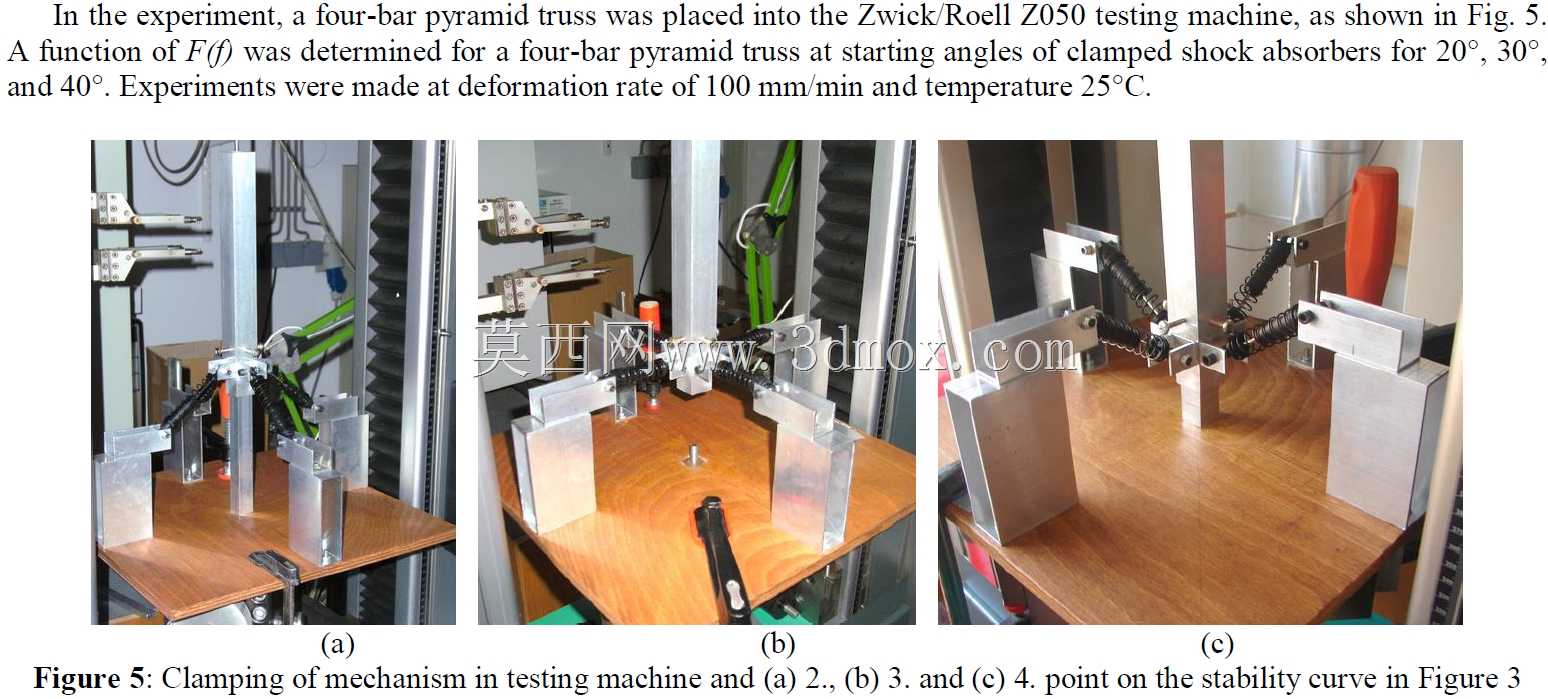

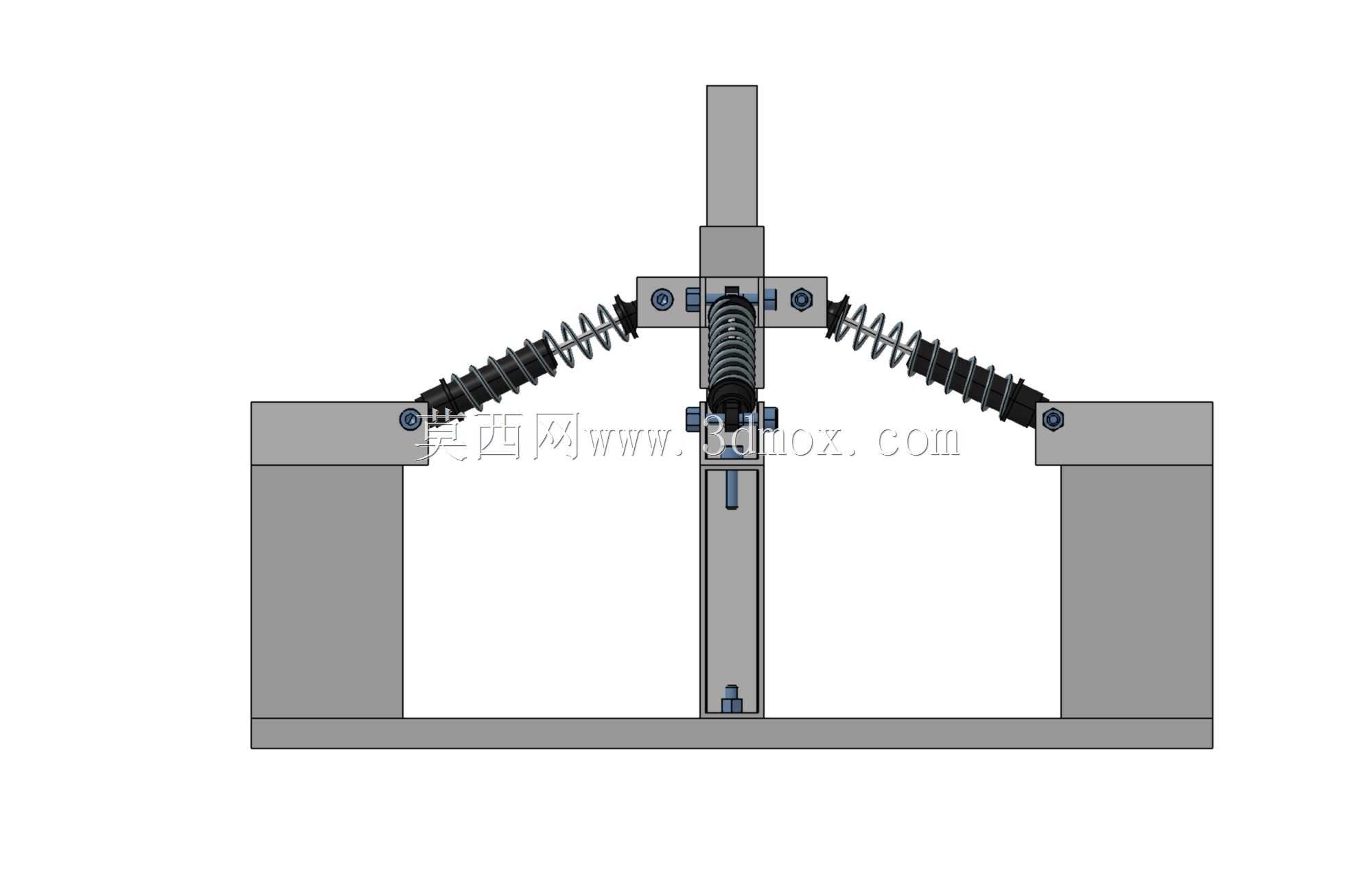

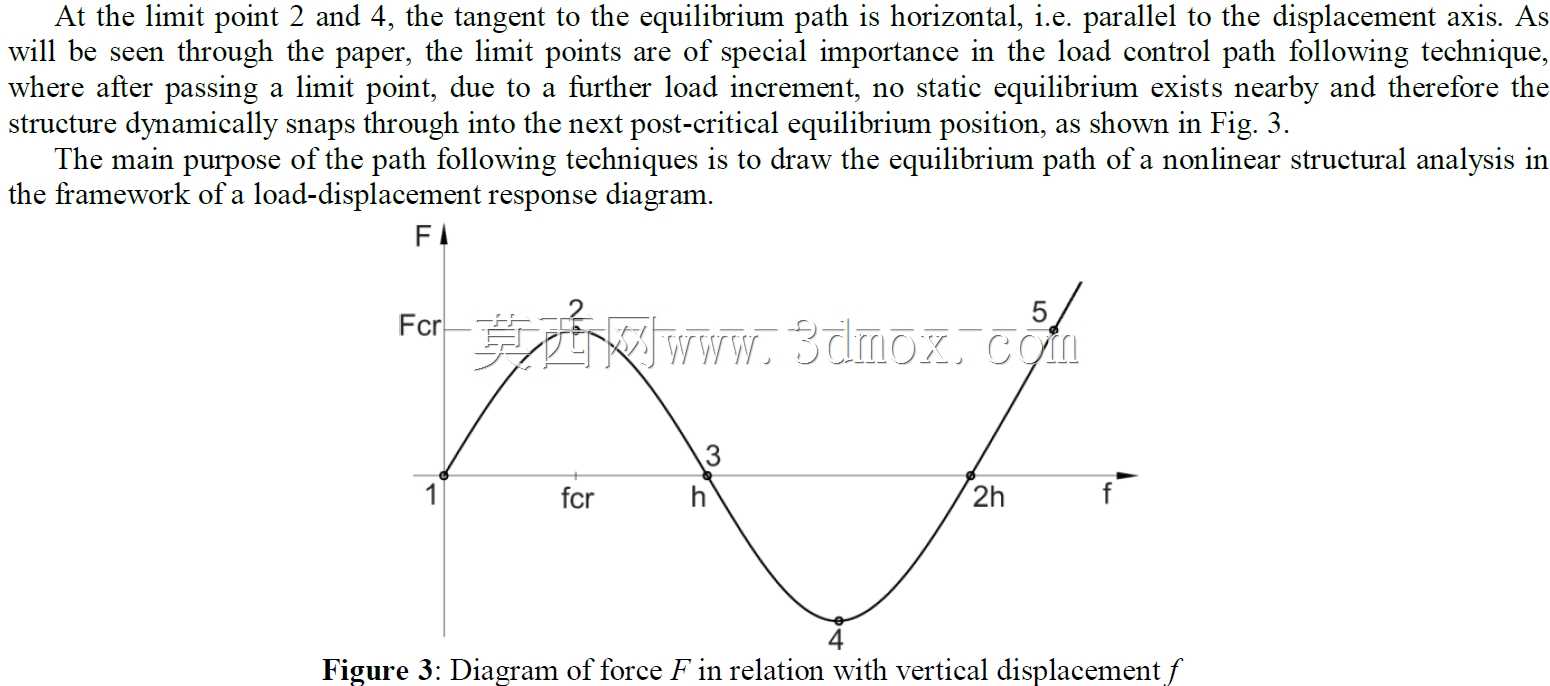

这套棱锥构型的弹性空间桁架装置，主要面向结构力学非线性特性验证类实验场景使用，可在实验室环境下完成空间桁架结构在垂直递增载荷下的力学响应数据采集，为桁架类承载结构的设计优化提供实测数据支撑。装置采用中心立柱搭配四组对称斜向弹性构件的布局，基础端通过四块立式安装板固定在方形底板上，所有基础多边形顶点处的连接关节均做刚性固定处理，顶端交汇节点作为载荷施加点，可承受垂直方向按比例逐级增加的外加载荷，模拟实际工程中桁架结构受集中载荷的受力工况。设计过程中，围绕杆件轴向小变形到中等变形的过渡区间做了针对性的结构匹配，弹性构件选用等刚度螺旋弹簧搭配刚性连接杆的组合形式，可通过调整单轴结构元件的起始夹角，改变整体结构的受力特性，适配不同初始角度下的力与垂直位移函数关系验证需求。安装层面，方形底板预留了标准螺栓安装孔位，可直接固定在实验台的T型槽工作面上，四块立式安装板与底板之间采用螺栓锁紧连接，保证基础端的固定刚度，避免实验过程中基础位移带来的测量误差；中心立柱与底板采用过盈配合加周向螺栓锁紧的固定方式，为顶端交汇节点提供稳定的中心定位基准，四组斜向构件沿中心立柱周向90度均匀分布，保证结构受力的对称性，减少侧向分力对垂直载荷测试结果的干扰。实际使用中，可在顶端节点处加装位移传感器与力传感器，实时采集不同载荷下的节点位移数据，验证线性材料定律、杆件轴向变形假设下推导的荷载条件解析解准确性，也可通过更换不同刚度的弹性构件、调整斜杆起始安装角度，获取不同参数下的结构非线性失稳临界载荷，为大跨度空间桁架、柔性支撑结构的工程设计提供实验依据。节点设计上，所有铰接位置均采用低摩擦销轴连接，减少铰接处的摩擦阻力对结构受力传递的影响，保证杆件受力沿轴向传递，符合桁架结构力学计算的铰接节点假设；各构件的连接位置均做了定位止口设计，拆装调整角度时可快速复位，保证每次实验的安装一致性，降低重复安装带来的实验误差。
