带扩展底座的桌面壁挂式读卡器结构设计

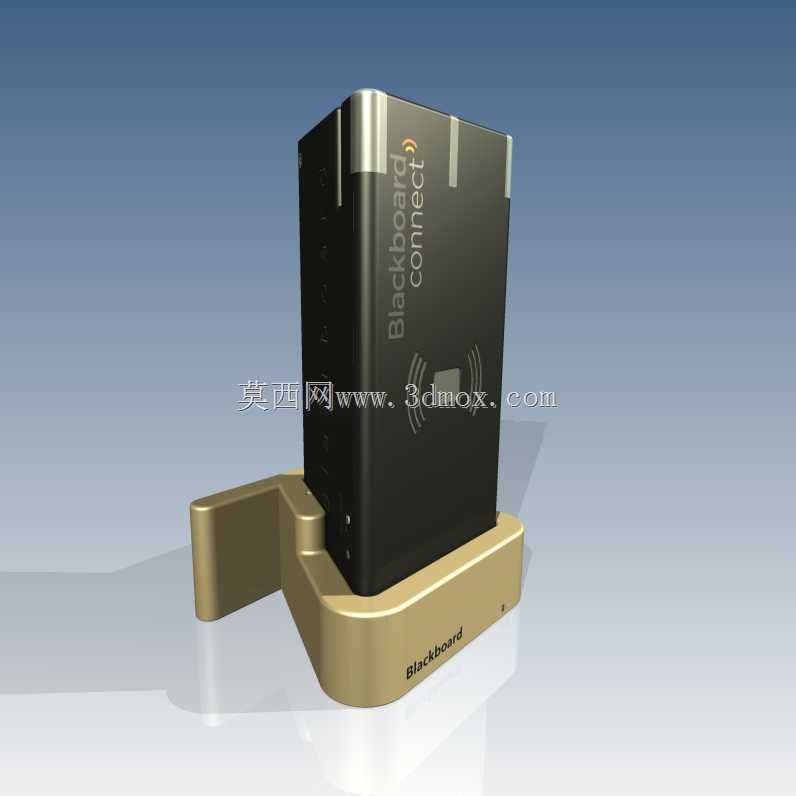

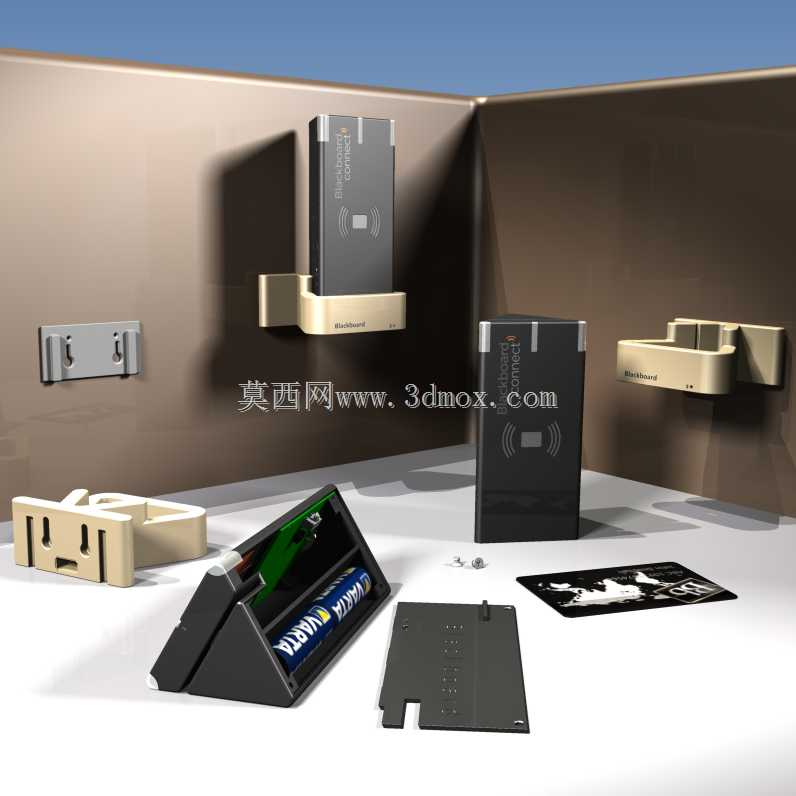

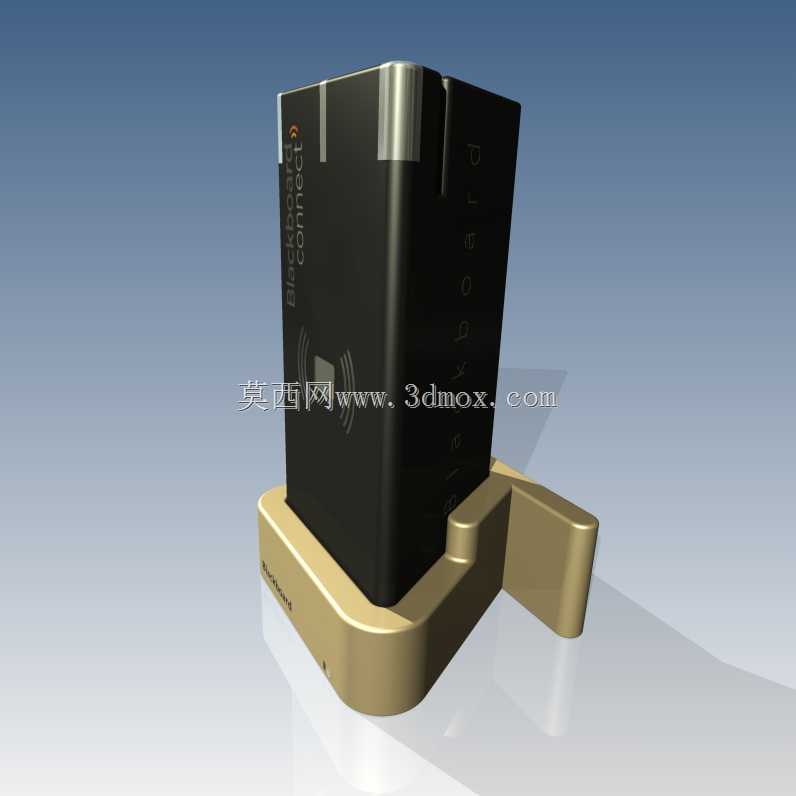

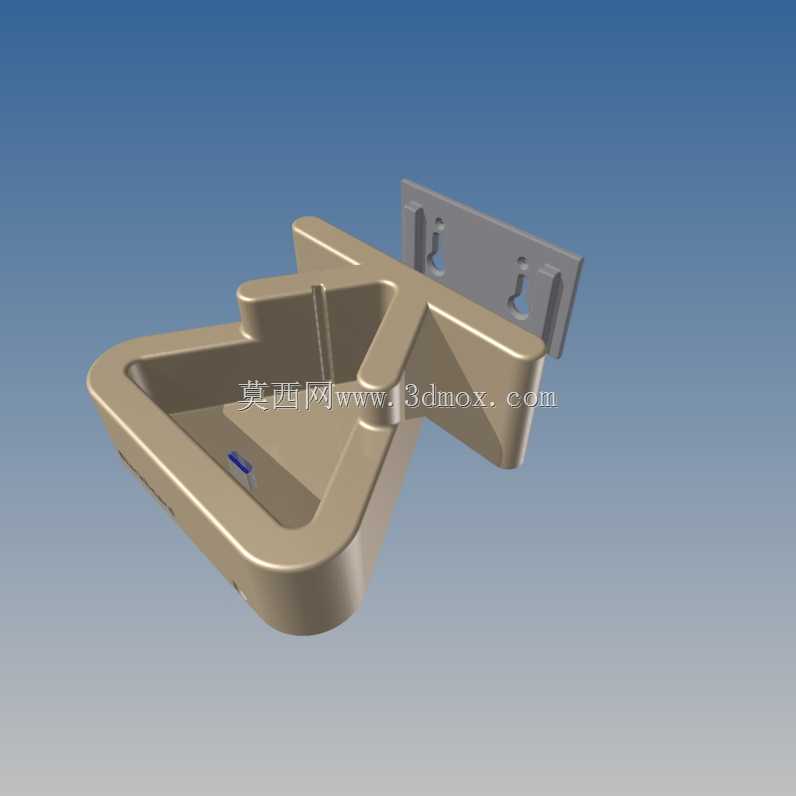

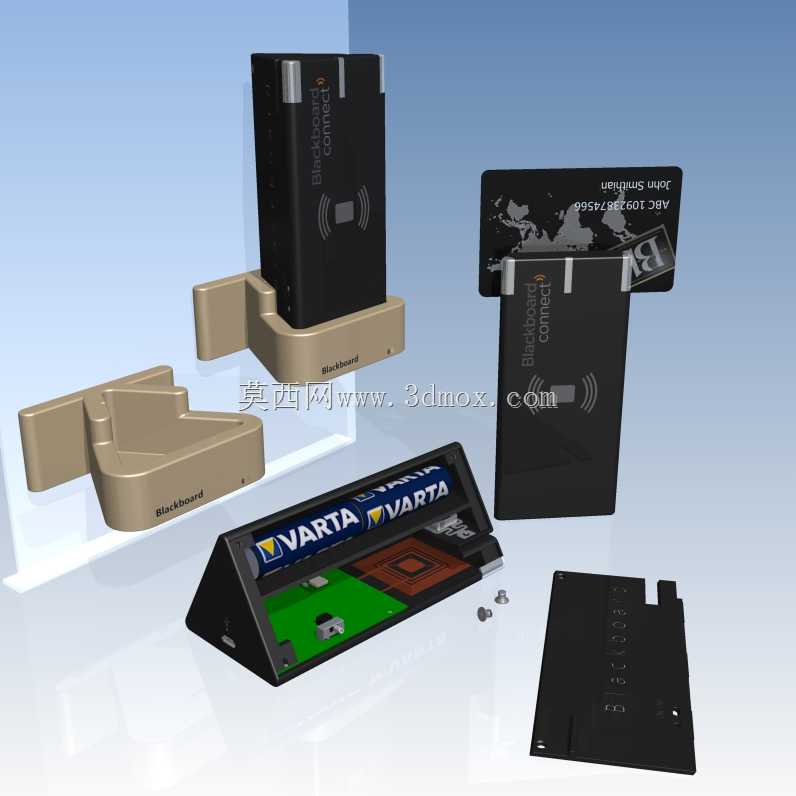

这款读卡器的结构设计跳出了常规一体式盒状产品的固化思路，采用读写主机与扩展底座分离的组合形态，可适配多场景的使用需求。主机部分可单独手持操作，也可嵌入配套底座放置使用，底座同时支持桌面平放与墙面挂装两种安装方式，挂装时底座背面预留专用滑轨与安装孔位，可直接与墙面安装板配合固定，无需额外定制转接支架，安装边界可适配常规86型墙面接线盒的孔距标准，平放时底座底部设置防滑胶垫预留位，避免桌面放置时出现滑移。

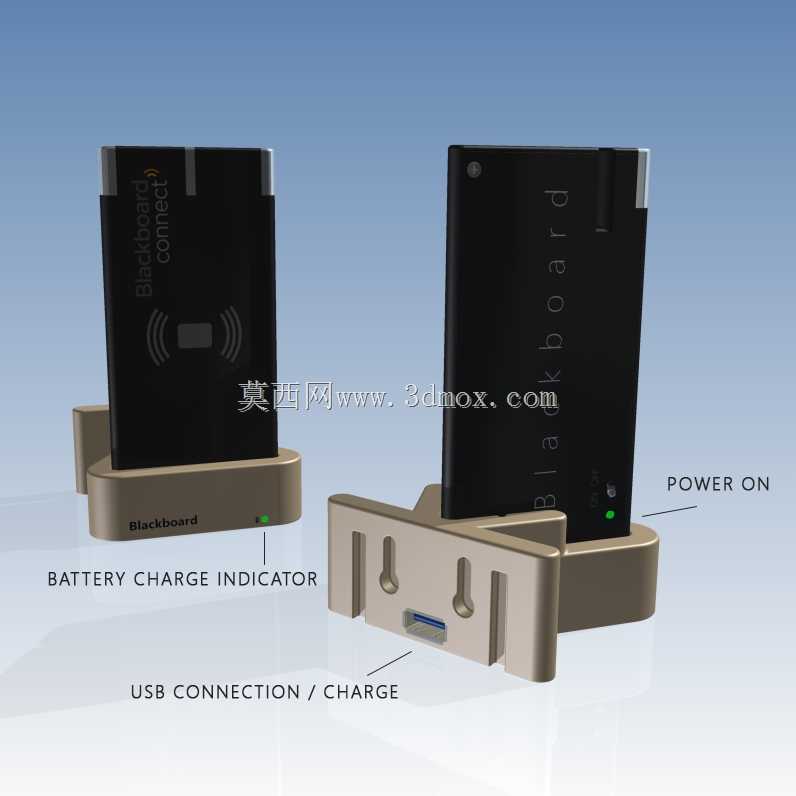

接口布局上，扩展底座的背面与底部均预留USB接口安装位，可同时满足充电与数据传输需求，壁挂安装状态下可使用底部接口接电，桌面放置时可使用背面接口走线，两种安装姿态下都能避免线材弯折干涉，走线空间预留了常规USB线材的弯曲半径，不会出现线材抵墙无法插装的问题。

供电部分采用两节可充电锂离子AA电池作为备用电源，电池仓设置在主机后盖位置，后盖通过两颗螺钉锁紧固定，拆卸电池盖即可露出内部电子元件安装位，所有PCB板与电子元件均采用螺钉固定在主机内部筋位上，无需额外打胶固定，方便后期维护拆换。

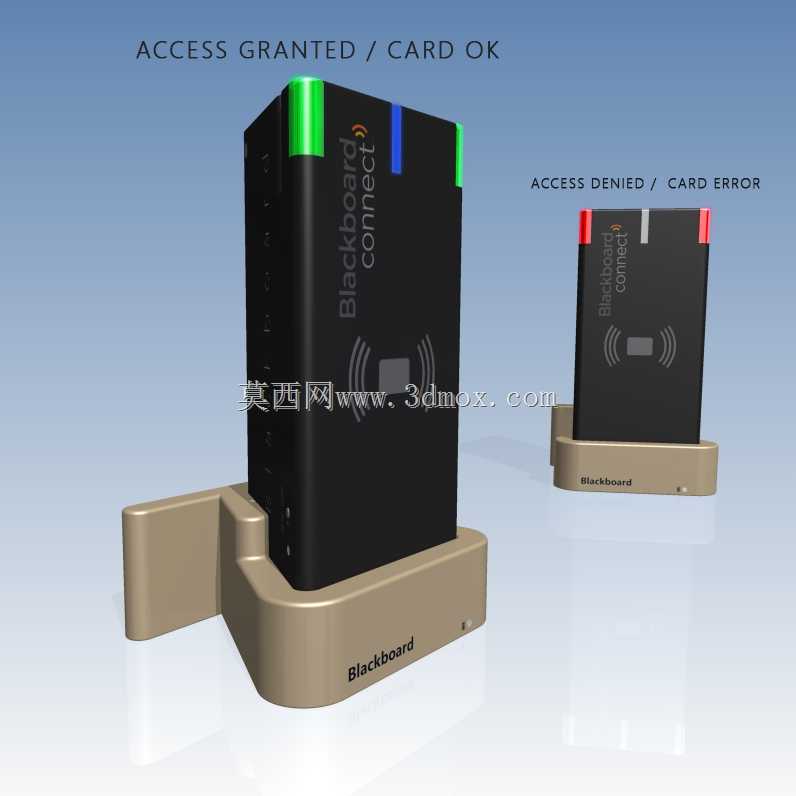

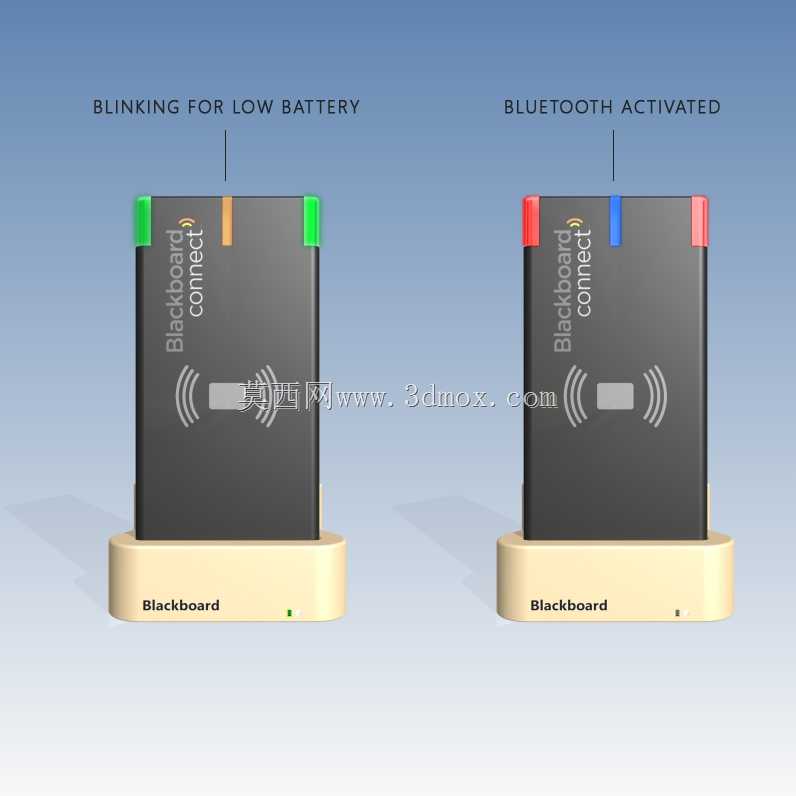

状态指示部分做了分区设计：主机配备三颗大尺寸双色LED，其中两颗布置在主机边角位置，可显示绿色或红色光，分别对应读卡成功、操作报错的状态反馈；中间位置的LED可显示蓝色与橙色两种光，蓝色对应蓝牙配对状态，当电池电量低于25%时橙色灯光闪烁提示；主机开关旁单独设置一颗小型LED，用于显示设备开机通电状态。扩展底座上单独设置一颗双色LED，绿色常亮代表电池电量充足，橙色闪烁提示需要更换电池，所有LED的导光件均做了漫反射结构处理，避免灯光直射刺眼。主机顶部预留标准读卡器插槽，可适配常规规格的存储卡读写，主机与底座的配合面设置定位凸台，嵌入时可自动对位，充电触点采用弹片式结构，多次插拔也能保证接触可靠性，整体结构的分件逻辑兼顾了注塑成型的工艺性，所有外观面均做了脱模斜度预留，没有倒扣结构需要额外做滑块抽芯，可有效降低量产开模成本。
