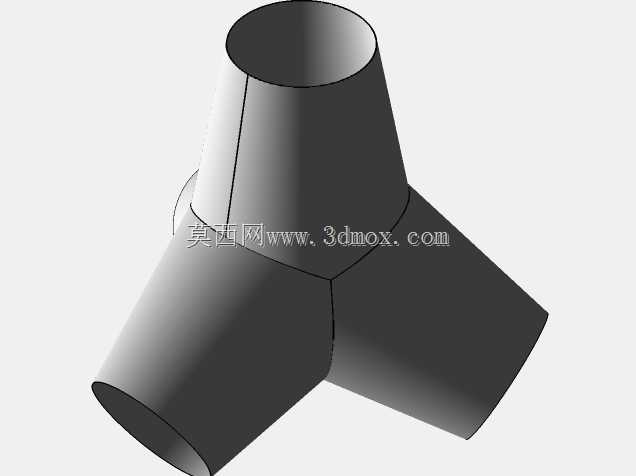

后整径钢板缩臀异形三通管件结构

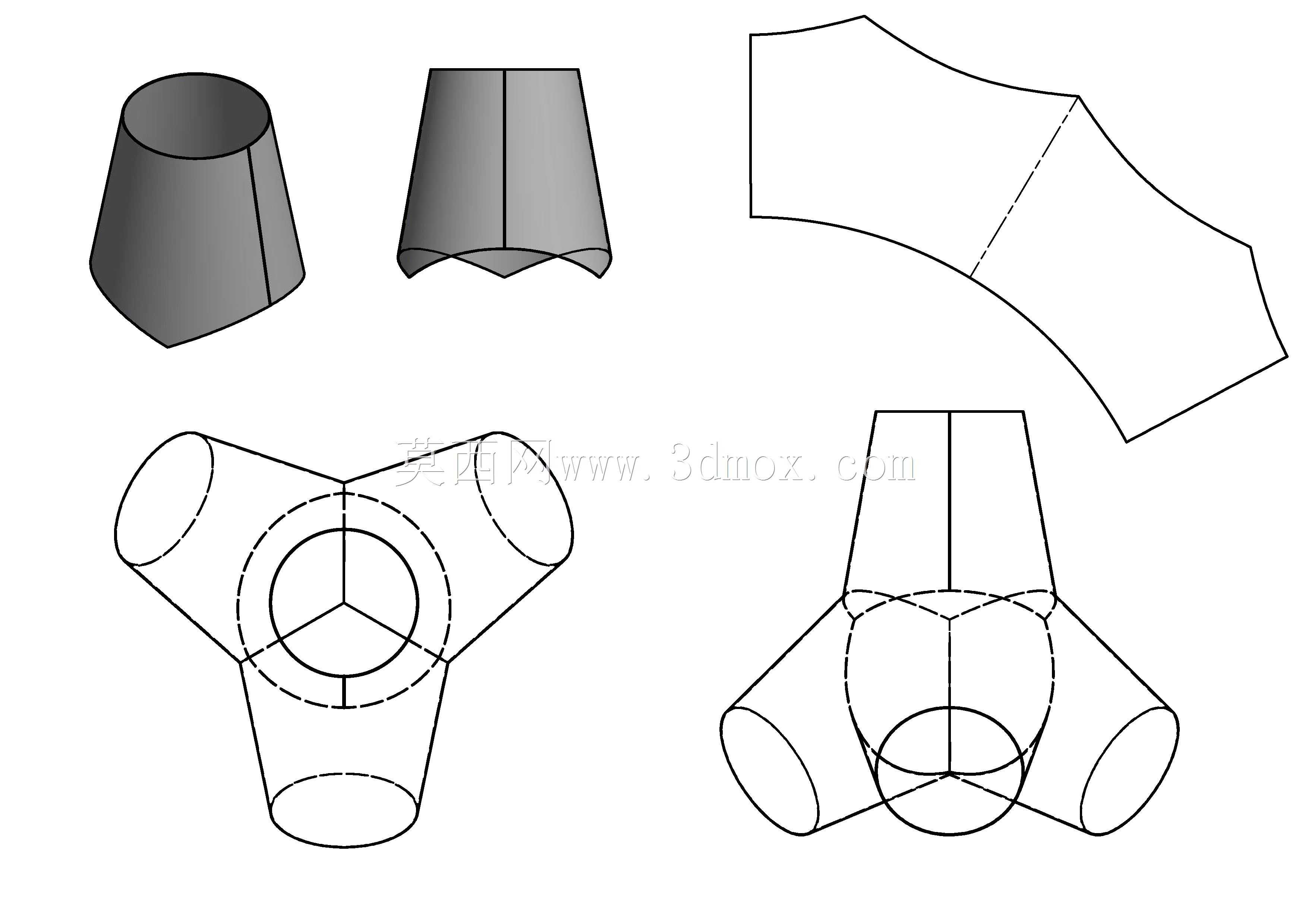

这类缩臀结构的异形三通管件，多用于管路系统中需要实现三路介质汇流或分流、同时对通径做渐变收窄的工况场景，常见于通风除尘管路、粉体输送管线、低压流体输送系统的变径节点位置，相比等径三通搭配独立变径管的组合方案，一体化的缩臀结构能减少两道对接焊缝，降低管路沿程阻力，同时减少介质在变径位置的涡流堆积，尤其适配含尘气流、粉状物料输送时的防堵需求。从结构设计逻辑来看，该类管件采用钢板卷制拼接工艺制作，建模过程中需要同步完成实体结构与展开下料图的对应匹配，单通段的锥度过渡采用平滑曲面拟合，避免截面突变造成的应力集中，三个接口的轴线夹角按照常规管路布设的120度均布设置，也可根据现场安装空间调整夹角参数，接口端预留标准对接余量，可直接与同管径的圆管段做焊接连接。设计时需要重点控制几个核心边界尺寸：首先是三个接口的公称通径，其中上端接口为收窄后的小通径，下端两个接口为大通径，锥段的轴向长度需要满足变径比对应的过渡要求，通常变径段长度不小于大小端通径差值的1.5倍，避免过渡过陡造成流阻陡增；其次是三个支管的相贯线位置，需要做圆滑过渡处理，相贯区域的钢板下料要精准匹配展开轮廓，拼接后保证内壁平滑无凸起，减少物料挂壁风险。从安装适配性来看，该类管件的安装边界需要预留出三个接口的对接操作空间，锥段外壁无额外突出结构，可适配紧贴墙面、设备侧壁的紧凑布设场景，钢板厚度根据管路承压等级选择，低压通风场景可采用薄钢板制作，带压输送场景可对应增加板厚，同时在相贯线位置可增设加强筋提升结构强度。建模过程中同步完成的展开图，可直接用于数控等离子切割下料，减少现场放样的工作量，拼接时按照展开图的折弯压痕做成型处理，能有效控制成型后的尺寸偏差，保证三个接口的同轴度与端面平面度满足焊接对接要求，避免出现错边、焊后变形等问题。
