机床加工用双向对中定位工装夹具

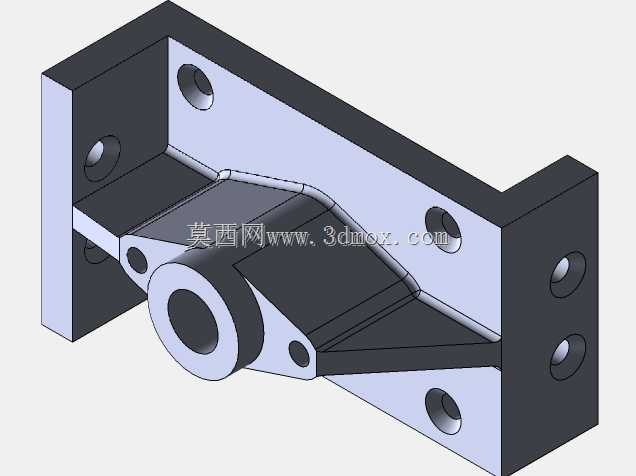

在小批量零件铣削、钻削工序的实际加工场景中，经常遇到需要保证工件对称度、同轴度的装夹需求，普通平口钳只能完成单边定位，反复打表找正会占用大量有效加工时间，这款对中夹具就是针对这类场景设计的专用装卡部件。从结构上看，整体采用双侧立式安装板加中部承托的框架式构型，两侧立板上对称布置多组安装孔位，既可以通过螺栓直接固定在机床工作台T型槽上，也能适配组合夹具的基础板安装接口，安装时不需要额外做复杂的调平操作，两侧安装孔的位置公差控制在0.02mm以内，装夹基准与机床坐标系的重合度很高。中部的带孔轴套结构是核心的定位基准面，内孔可以根据待装夹工件的轴径更换不同规格的衬套，实现不同直径回转类零件、异形支架类零件的对中定位，两侧的加强筋结构从立板一直延伸到中部定位座，在大切削量进给的工况下也能避免结构形变，保证装夹刚性。设计阶段优先考虑了加工排屑的需求，框架内部没有封闭的积屑死角，切削液和铁屑可以顺着斜面自然流出，不会因为铁屑堆积影响定位精度，立板上的安装孔做了沉头设计，螺栓锁紧后头部不会突出安装面，避免和工件、刀具路径发生干涉。实际使用时，工件装入中部定位孔后，配合侧面的压紧螺钉就能完成快速锁紧，不需要反复调整两侧的顶紧力度，依靠结构本身的对称精度就能保证工件的中心与夹具基准重合，相比传统的单边装夹方式，找正时间能缩短七成以上，在多工序周转的加工场景中，只要夹具不拆卸，同批次工件换装不需要重新打表找正，能有效降低操作工的重复劳动强度。结构的壁厚设计兼顾了刚性和轻量化要求，整体没有多余的冗余结构，常规加工中心的刀库换刀空间不会和夹具本体发生碰撞，适配立式铣床、钻床、小型加工中心的工作台安装尺寸，也可以作为装配工位的定位工装使用，在组件装配环节保证两个配合零件的同轴度要求，避免装配错位导致的后续配合问题。
