多安装位设备承载钣金支架结构设计

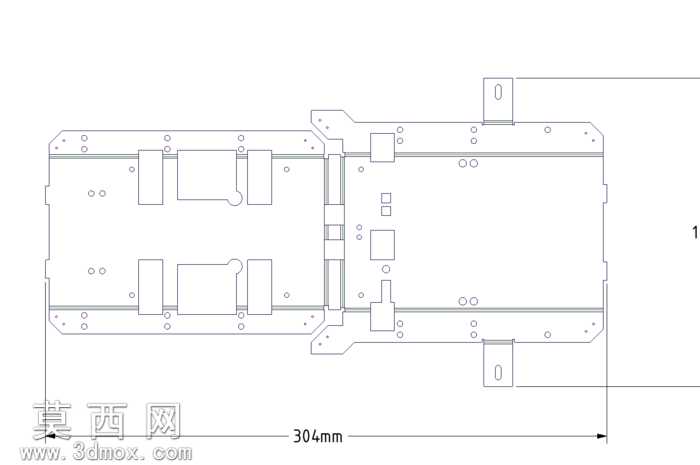

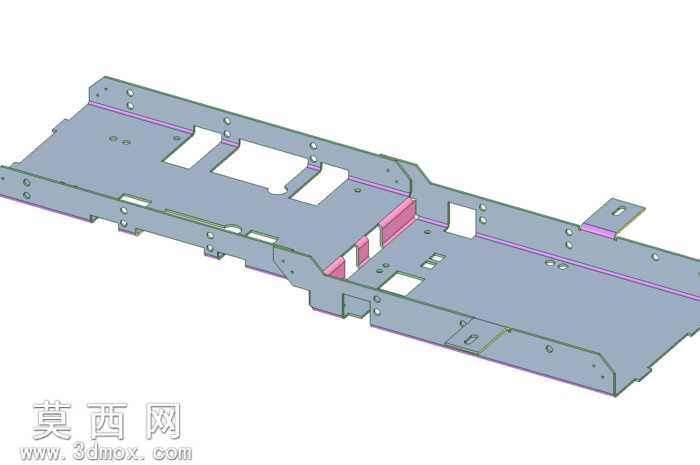

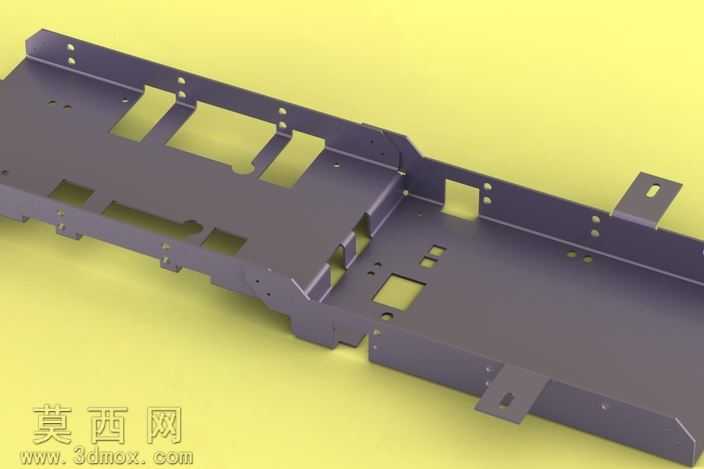

本钣金支架采用三维参数化建模方式完成整体结构设计，建模过程中严格遵循钣金加工工艺规范，对每一处折弯、冲裁、开孔特征都预留了合理的工艺余量，避免后续加工出现开裂、尺寸超差等问题。整体结构采用一体化折弯成型设计思路，减少后续焊接拼接工序，既提升构件整体结构强度，也能有效控制加工成本与装配误差。模型表面赋予哑光深灰金属材质，还原冷轧钢板经表面磷化喷塑处理后的真实质感，渲染阶段采用柔和均匀的布光方案，清晰呈现每一处结构细节，包括不同规格的安装孔位、定位缺口、折弯翻边、避让槽等特征，所有开孔位置都经过装配干涉校验，可适配对应设备内部元器件的安装固定需求。结构设计上，主体承载面设置多组不同尺寸的矩形镂空与圆形安装孔，既可以减轻构件自身重量，也能为设备内部走线、元器件避让预留充足空间，边缘位置的折弯翻边采用等半径圆角过渡，避免锐边带来的装配安全隐患，同时提升构件整体抗弯折性能。多处向外延伸的安装支耳上预留了对应规格的固定孔位，可实现与设备主体框架的快速定位装配，支耳与主体连接位置做了加强折弯处理，避免长期承重出现变形问题。建模过程中同步校验了钣金展开尺寸的合理性，所有折弯系数都匹配常规冷轧钢板加工参数，输出的展开图可直接用于激光下料、数控冲裁等加工工序，无需二次调整尺寸。整体结构兼顾轻量化与结构强度要求，各安装位的位置精度控制在合理公差范围内，可满足电子设备、工业控制模块内部承载固定的使用需求，构件表面无多余冗余结构，所有特征都服务于安装固定、走线避让、结构加强的实际功能，符合钣金件加工的经济性与实用性要求。
