家用影音设备红外遥控器结构设计

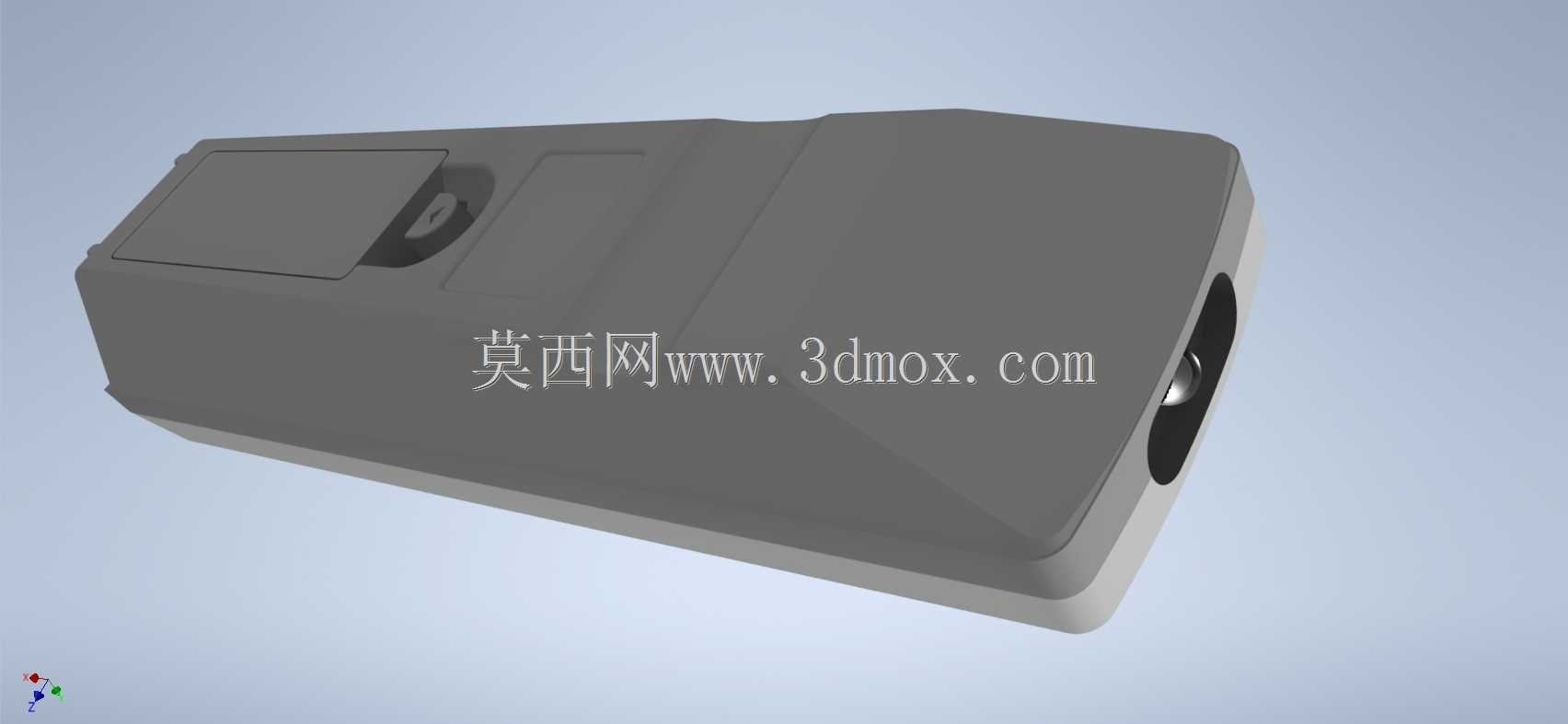

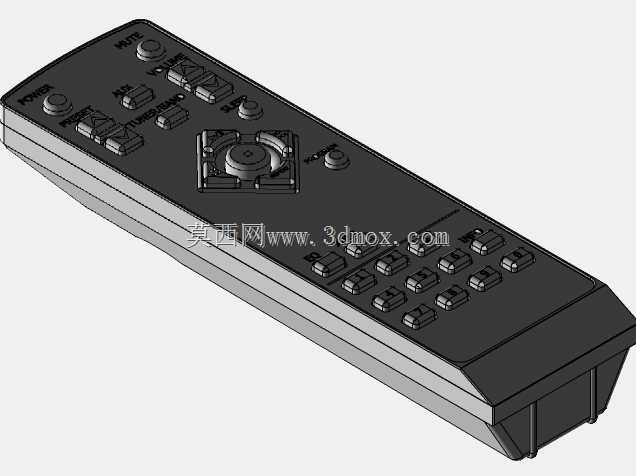

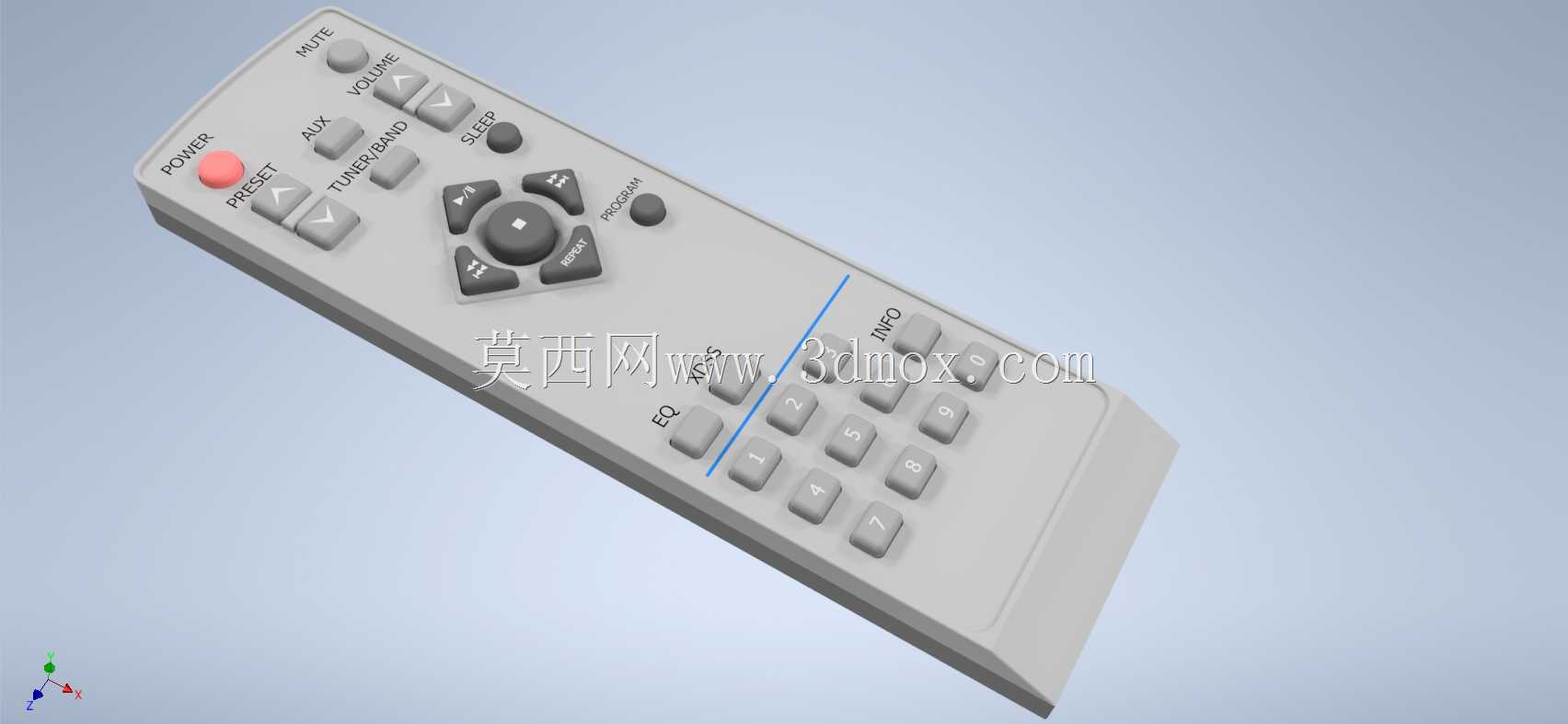

这款遥控器的三维结构设计，完全围绕手持操控的实际使用场景展开，日常应用覆盖家庭影音系统、老式功放设备、机顶盒等多类家用电子终端的指令传输需求，核心用途是通过红外信号发射，实现用户与终端设备之间的远距离指令交互，无需起身接触设备面板即可完成功能切换。从功能特性来看，按键排布完全贴合人手握持时的拇指活动范围，最上方设置电源独立按键，采用醒目的差异化配色，方便用户盲操作时快速定位电源开关；紧邻电源键的区域排布静音、音量调节、波段切换等高频使用按键，按键表面做了内凹弧度处理，贴合指腹按压的触感，减少长时间操作的指部疲劳。中部的方向导航键采用十字加中心确认键的组合结构，周围环绕功能切换类按键，数字按键区做了分区隔断设计，通过壳体上的凸起筋位划分不同功能区块，用户无需目视即可通过触感区分按键区域，降低误触概率。设计思路上优先考虑手持握持的舒适度，壳体整体采用符合人体工学的弧面收边设计，侧边做了细微的磨砂纹理处理，增加握持时的摩擦力，避免手心出汗时滑落；壳体壁厚均匀控制在1.8mm左右，既保证结构强度，又不会让整体重量过大，长时间握持不会产生负重感。内部结构预留了红外发射头的安装位置，对应壳体前端做了红外信号透射的薄壁区域，保证信号发射角度覆盖120度范围，满足日常客厅使用场景下的信号传输需求，不需要严格对准设备接收端即可完成指令传输。电池仓设置在壳体背部，采用卡扣式仓盖设计，不需要额外螺丝固定，方便用户日常更换电池，仓盖与壳体的配合间隙控制在0.1mm以内，既保证开合顺畅，又不会出现松动晃动感。按键与壳体的配合间隙预留0.15mm的活动量，保证按键按压行程清晰，不会出现卡键、按压无反馈的问题，每个按键下方都预留了导电胶的安装位，对应PCB板上的触点位置做了定位柱设计，装配时可以快速定位，减少装配误差。整体外形尺寸控制在长度150mm、宽度50mm、厚度20mm的范围内，属于单手握持的黄金尺寸，握持时拇指可以覆盖所有高频操作按键，不需要挪动持握手势即可完成绝大多数操作，安装边界上不需要额外的固定结构，本身作为独立手持终端使用，壳体边角全部做了R2以上的圆角处理，避免尖锐边角划伤用户，同时也能减少跌落时的应力集中，提升壳体的抗摔性能。
