家用机顶盒红外遥控器结构设计

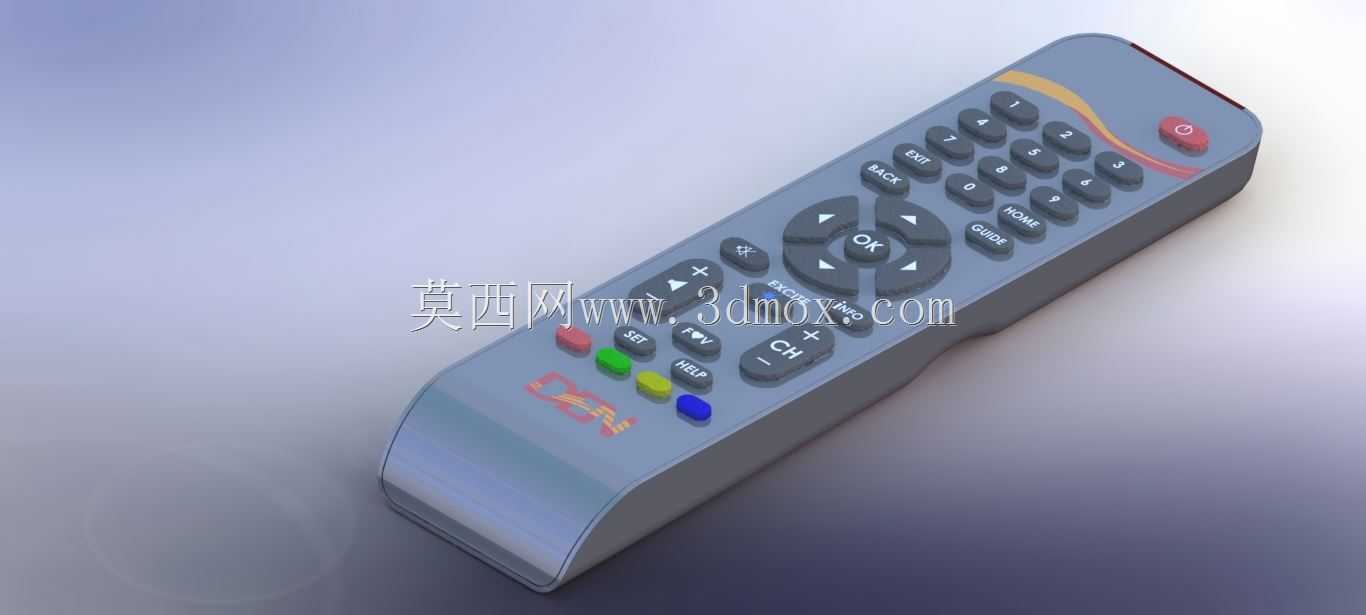

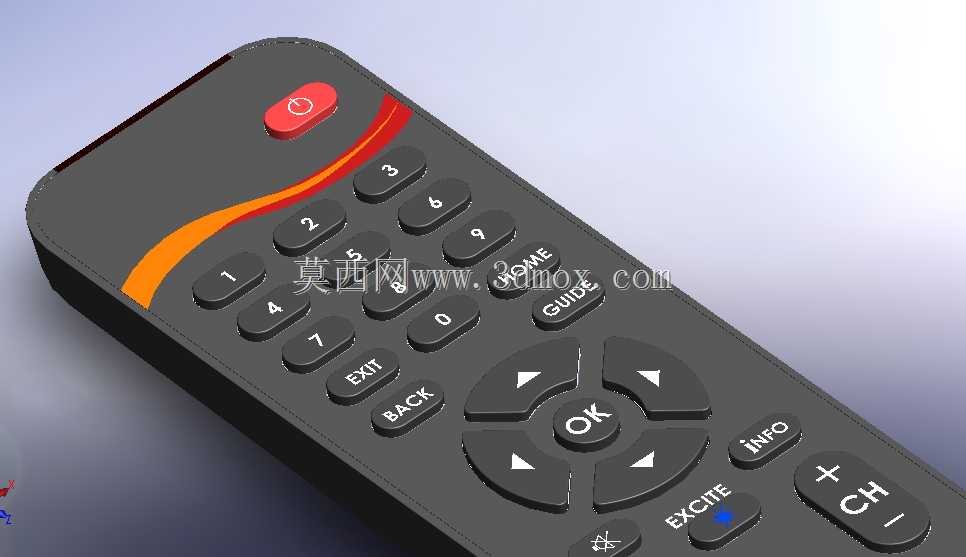

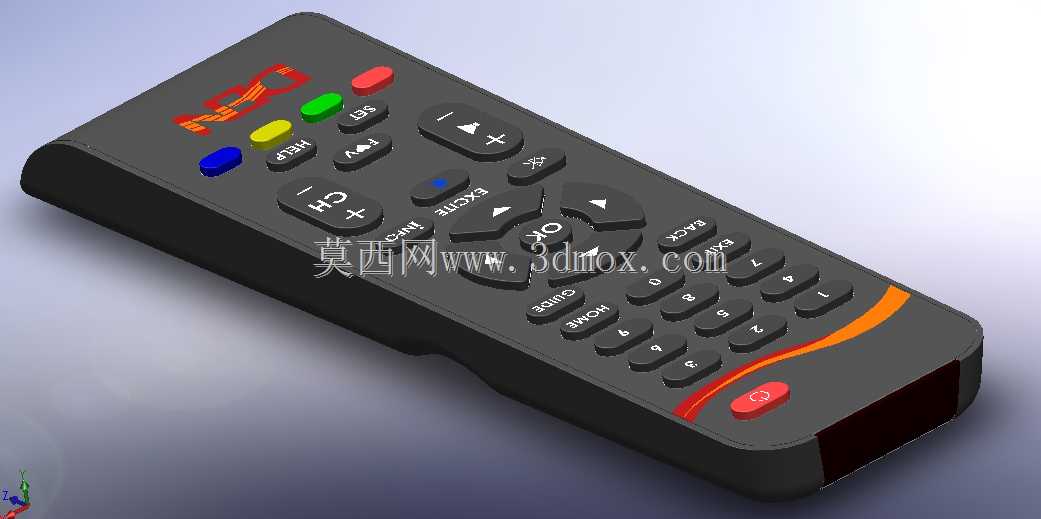

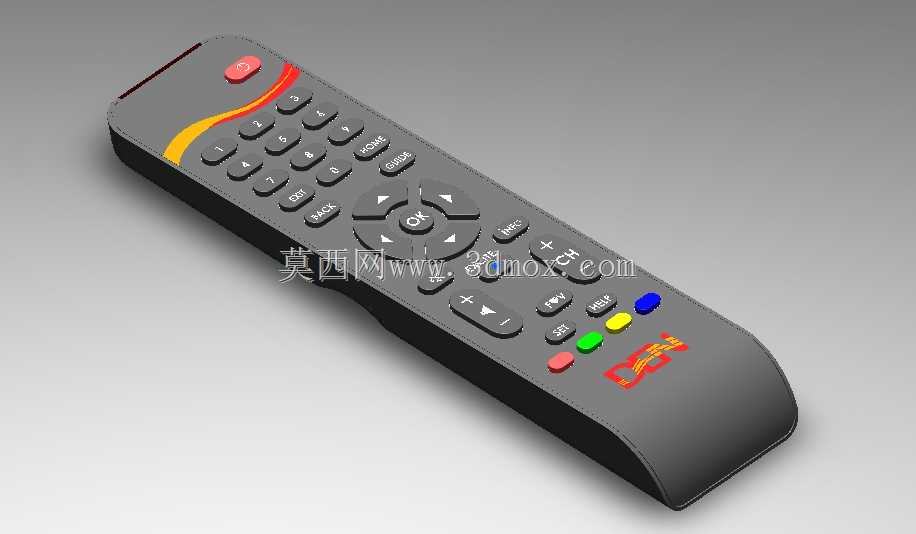

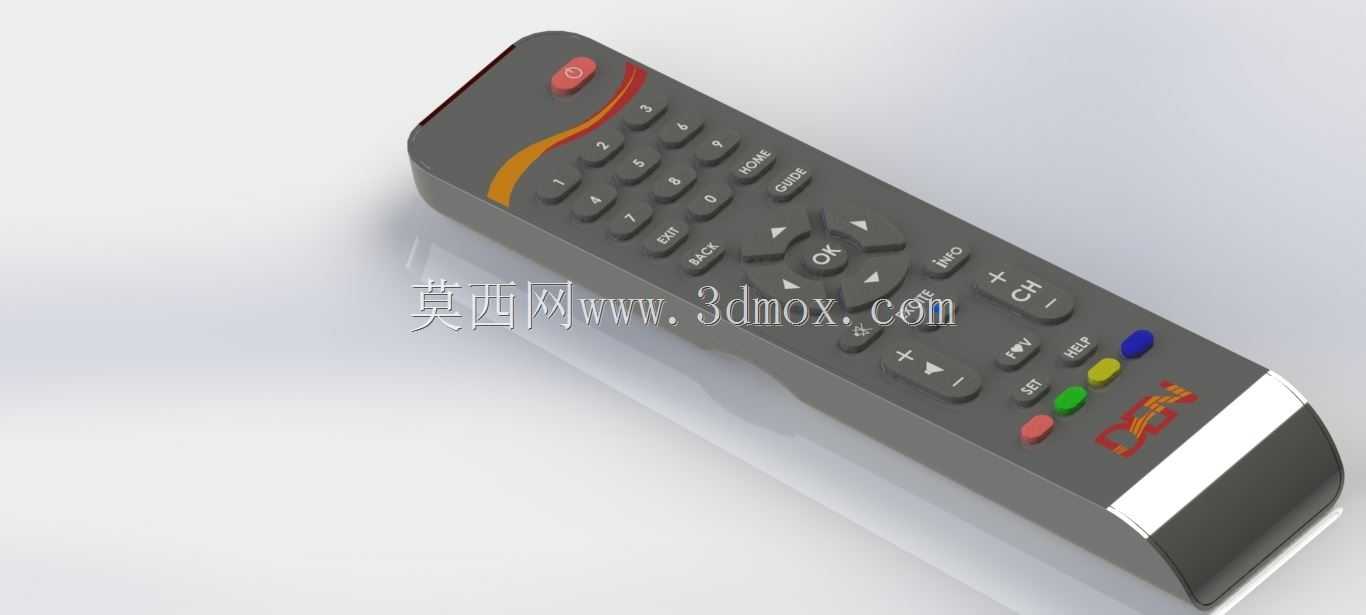

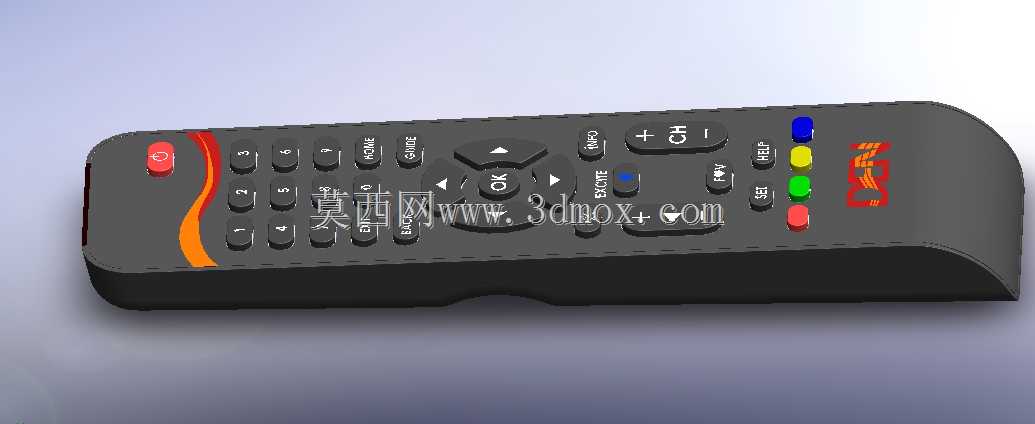

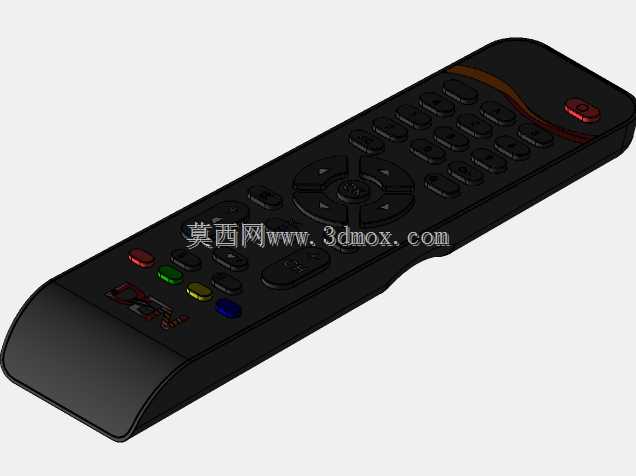

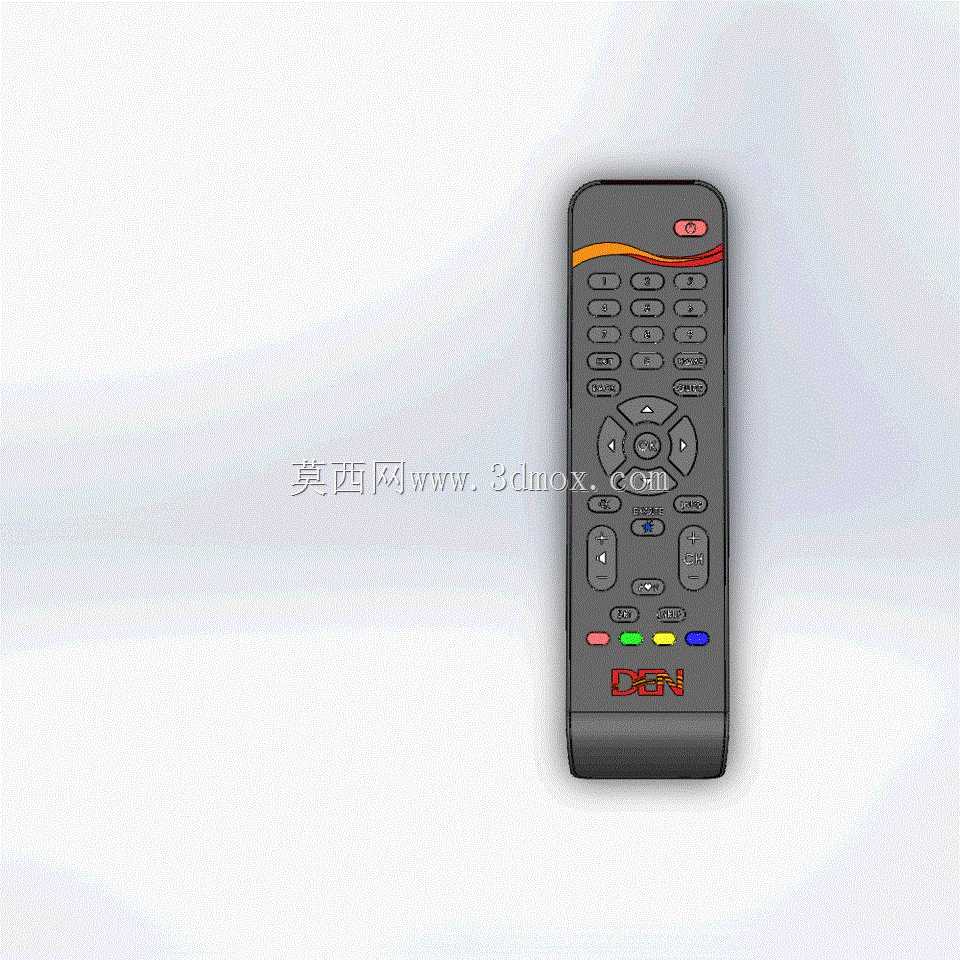

这款遥控器的结构设计围绕手持操控的人机交互逻辑展开，整体采用符合人体工学的弧面收腰造型，握持时掌心与壳体背部曲面贴合度较高，长时间操作不易产生硌手感。壳体采用上下盖扣合结构，边缘做了R2.5的圆角过渡，既避免注塑成型时的尖角应力集中，也能防止日常使用中磕碰划伤用户手部。按键区域做了分区排布，最上方设置电源开关键，采用醒目的红色键帽，与其他功能键形成视觉区分，用户盲操作时可通过键帽颜色快速定位核心按键。中部的方向导航键采用环形凸起设计，中心OK键做了内凹处理，手指搭放时能自然贴合指腹轮廓，上下左右四个方向键的按压行程设置为1.2mm，触发反馈清晰，不会出现误触或按动无响应的问题。数字按键区采用矩阵式排布，每个键帽表面做了微弧凹陷，相邻按键之间预留0.8mm的间隙，按压时不会连带触发周边按键，数字键的字符采用激光镭雕工艺，长期按动也不会出现字符磨损脱落的情况。下方的功能快捷键采用不同颜色的键帽区分，对应机顶盒的菜单、音量调节、频道切换、快捷功能调用等操作，用户无需进入多级菜单即可快速触发常用功能。壳体前端预留红外发射头的安装窗口，窗口处采用半透明红外穿透材质，既保证红外信号的发射角度覆盖范围，也能避免内部元器件外露影响外观整体性。背部的电池仓采用滑盖式结构，仓盖与壳体之间设置卡扣定位，安装两节7号电池即可为设备供电，电池仓周边做了加强筋结构，防止跌落时电池仓开裂。这款遥控器主要配套家用网络机顶盒、卫星电视接收设备使用，日常使用场景覆盖客厅、卧室等居家环境，设计时充分考虑了不同年龄段用户的操作习惯，按键的按压力度设置为1.5N，老人和小孩都能轻松按动，壳体表面采用细磨砂晒纹处理，不易残留指纹和汗渍，日常清洁打理十分方便。结构设计阶段还做了跌落仿真验证，从1米高度自由跌落至水泥地面时，壳体不会出现开裂、按键脱落的情况，能满足日常使用的耐用性要求。
