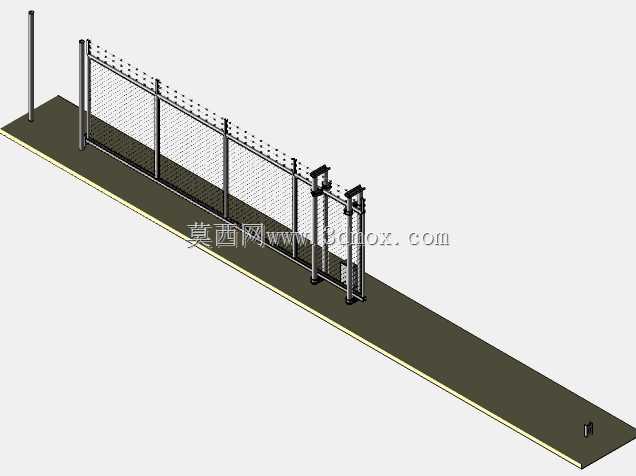

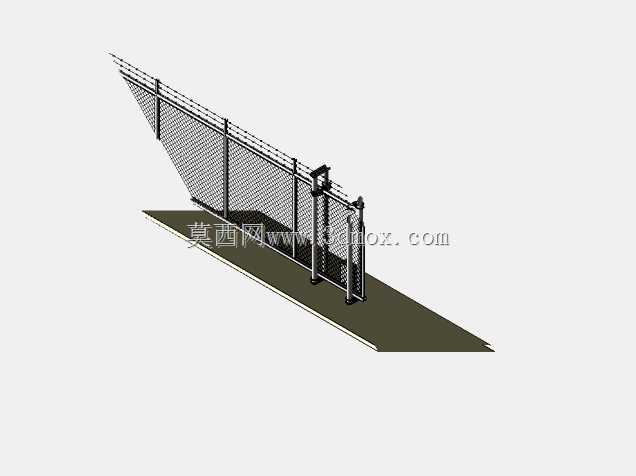

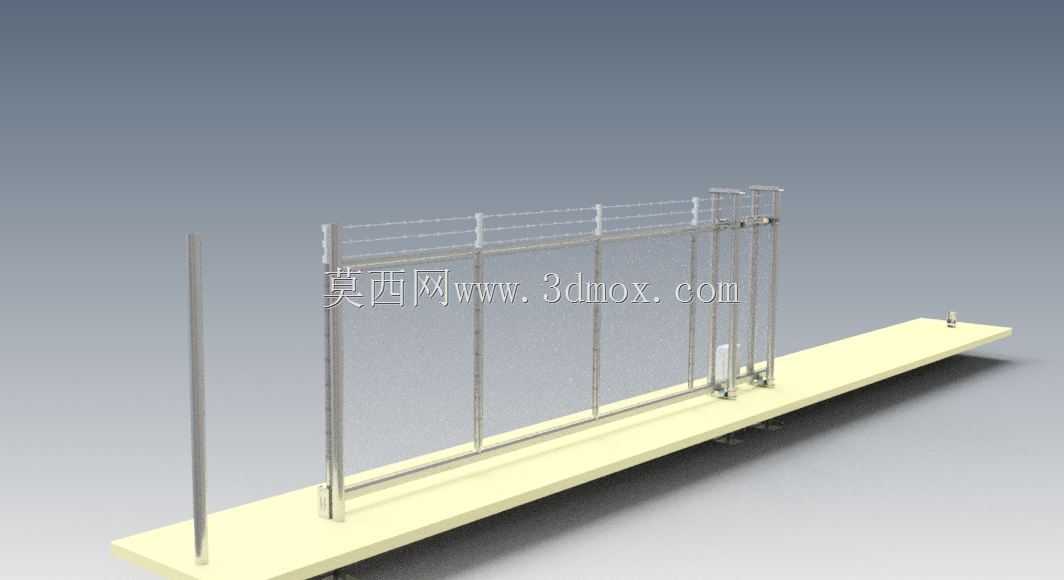

住宅链环围栏配套滑动闸门结构设计

这款链环滑动闸门主要适配住宅外围的链环围栏系统，作为人行与小型非机动车辆进出的可控通道使用，在低层住宅院落、联排别墅区外围防护场景中应用较多，也可适配厂区外围临时围栏的人员通道设置。从结构设计逻辑来看，该闸门采用平移滑动的启闭方式，区别于传统平开门的回转开合路径，滑动启闭的形式不会占用通道内外侧的地面空间，对于院落外侧紧邻人行步道、内侧停车空间紧凑的场景适配性更强，不会出现开门时门扇占用步道影响通行、或是剐蹭内侧停放车辆的问题。

闸门主体框架采用薄壁金属型材焊接成型，框架内侧匹配链环围栏的网孔规格搭配同规格链环网片，安装完成后可与两侧延伸的链环围栏形成视觉与防护层面的统一，不会出现突兀的结构断层，整体防护高度与相邻围栏保持一致，可避免人员攀爬翻越，满足住宅外围的基础安防需求。底部设置的滑动导向结构直接贴合预埋的地面导向轨道，轨道采用平齐地面的安装形式，不会形成凸起的绊脚结构，日常通行时不会磕碰行人鞋底或是小型代步车的滚轮，同时导向结构可限制门扇的横向偏移，避免滑动过程中出现卡滞、脱轨的问题。门扇的侧部设置有配套的锁止固定结构，门扇闭合后可与侧边的固定围栏立柱锁合，非授权人员无法随意开启，门扇滑动的行程范围内设置有限位结构，可避免门扇滑动超程脱离轨道。

从安装边界来看，该闸门的安装需要提前在通道位置预设混凝土基础，预埋轨道的固定件与两侧立柱的安装地脚，基础的水平度误差需要控制在合理范围内，避免轨道倾斜导致门扇滑动阻力增大。门扇的整体宽度可根据实际通道的通行需求调整，常规适配1.2米至2米宽度的人行与非机动混行通道，高度与相邻链环围栏保持1.8米的常规防护高度，也可根据实际安防需求调整高度参数。设计过程中充分考虑了户外使用的耐候性，所有金属构件都做了对应的表面防腐处理，可适应露天环境下的日晒雨淋，减少后期维护的频次。门扇的滑动阻力经过优化，单人即可轻松完成启闭操作，不需要额外配置助力结构，整体结构简单可靠，零部件通用性强，后期出现构件损坏时可快速替换通用五金件完成维修，不需要定制特殊规格的配件。
