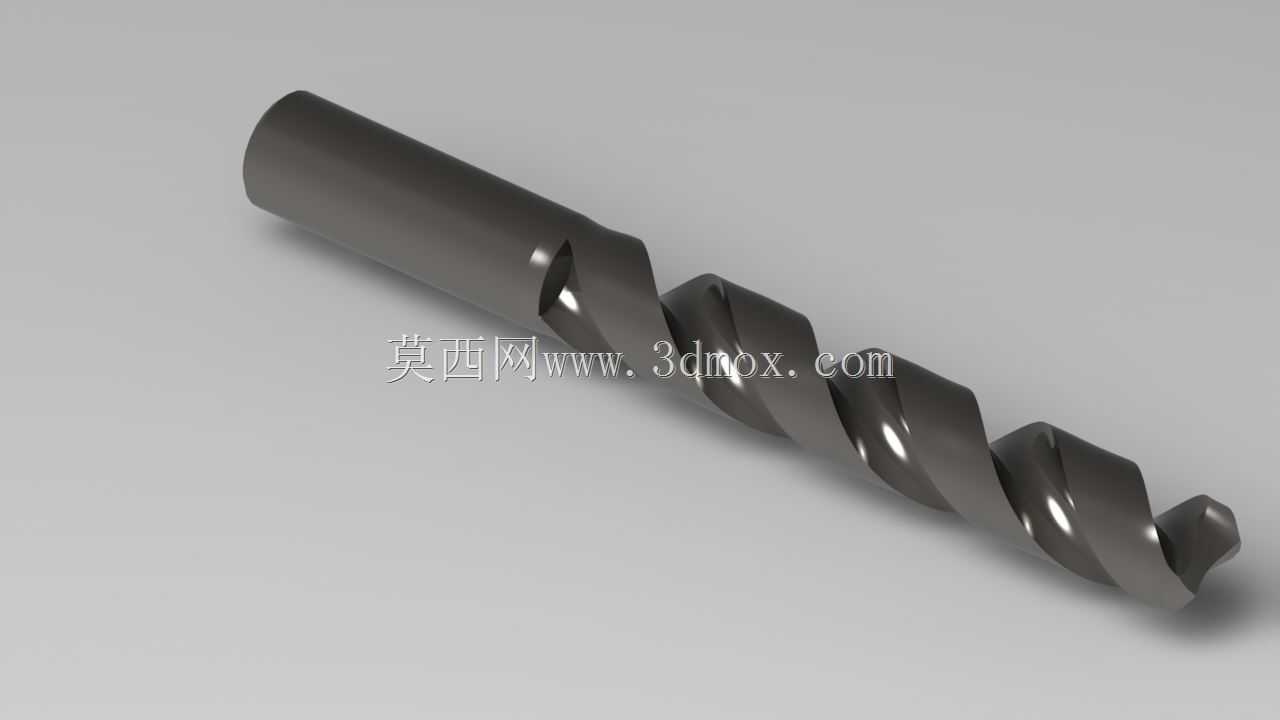

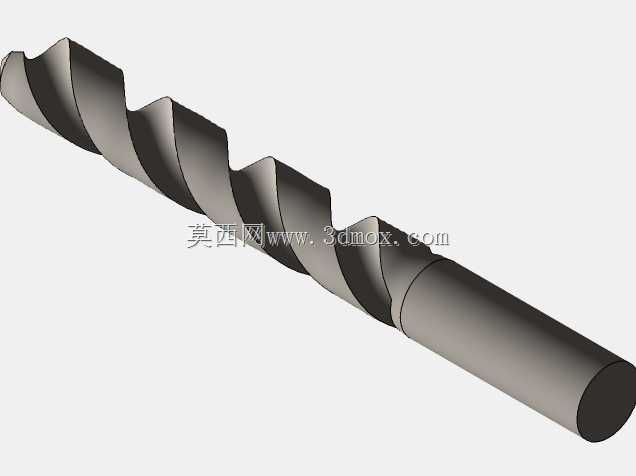

标准直柄麻花钻三维结构设计

这款直柄麻花钻的三维结构，完全贴合实际金属切削加工场景的使用需求，日常在台式钻床、立式加工中心、手持电钻等设备上都能适配使用，核心作用是完成实体工件上的圆孔钻削工序，覆盖普通碳钢、铝合金、铜件、工程塑料等多种常见加工材料的开孔作业。从结构设计逻辑来看，整体分为直柄装夹段与螺旋切削工作段两部分，直柄段采用等直径圆柱结构，没有多余的卡位凸台，能适配绝大多数标准钻夹头的装夹范围，装夹时只要保证柄部伸入夹头的长度达到柄径的1.5倍以上，就能避免高速旋转时出现打滑、摆偏的问题，装夹边界完全匹配通用三爪钻夹头的夹持尺寸公差，不需要额外定制过渡套就能直接装夹使用。螺旋槽的设计是整个钻头的核心部分，螺旋升角选取了通用加工场景下的最优角度，既可以保证钻削过程中切屑能顺着螺旋槽顺畅排出，不会在孔底堆积造成钻头烧损，也能兼顾切削刃的强度，避免进给量稍大时出现崩刃问题。两条主切削刃对称分布在钻尖两侧，钻尖顶角采用通用加工的标准角度，横刃经过结构优化，能减少钻削初始阶段的轴向抗力，让钻头接触工件表面时能快速定心，不会出现滑移跑偏的问题，保证钻孔的位置精度。刃带部分沿着螺旋槽方向均匀分布，直径尺寸与钻头公称尺寸保持一致，既可以在钻孔过程中起到导向作用，避免孔壁出现锥度、椭圆等形位误差，也能减少钻头与孔壁的摩擦面积，降低钻削过程中的发热量，延长刀具的使用寿命。从安装适配的角度来说，直柄段的直径公差严格按照通用刀具装夹标准设计，和市面上绝大多数钻夹头的内孔公差带完全匹配，不需要额外修磨就能直接装夹，工作段的长度设计也兼顾了常规钻孔深度需求，排屑槽的长度足够覆盖常见的薄板、中厚板钻孔深度，不会出现槽长不足导致切屑无法排出的问题。在实际建模过程中，螺旋槽的曲面做了连续顺滑处理，没有出现曲面断层、曲率突变的问题，完全还原真实刀具的加工成型逻辑，切削刃的棱边做了符合实际加工的钝化处理，不是尖锐的理想直角，和真实量产刀具的结构状态完全一致，不管是用来做加工工艺仿真、刀具装配干涉检查，还是做机床加工的运动模拟，都能直接调用，不需要再做额外的结构修正。
