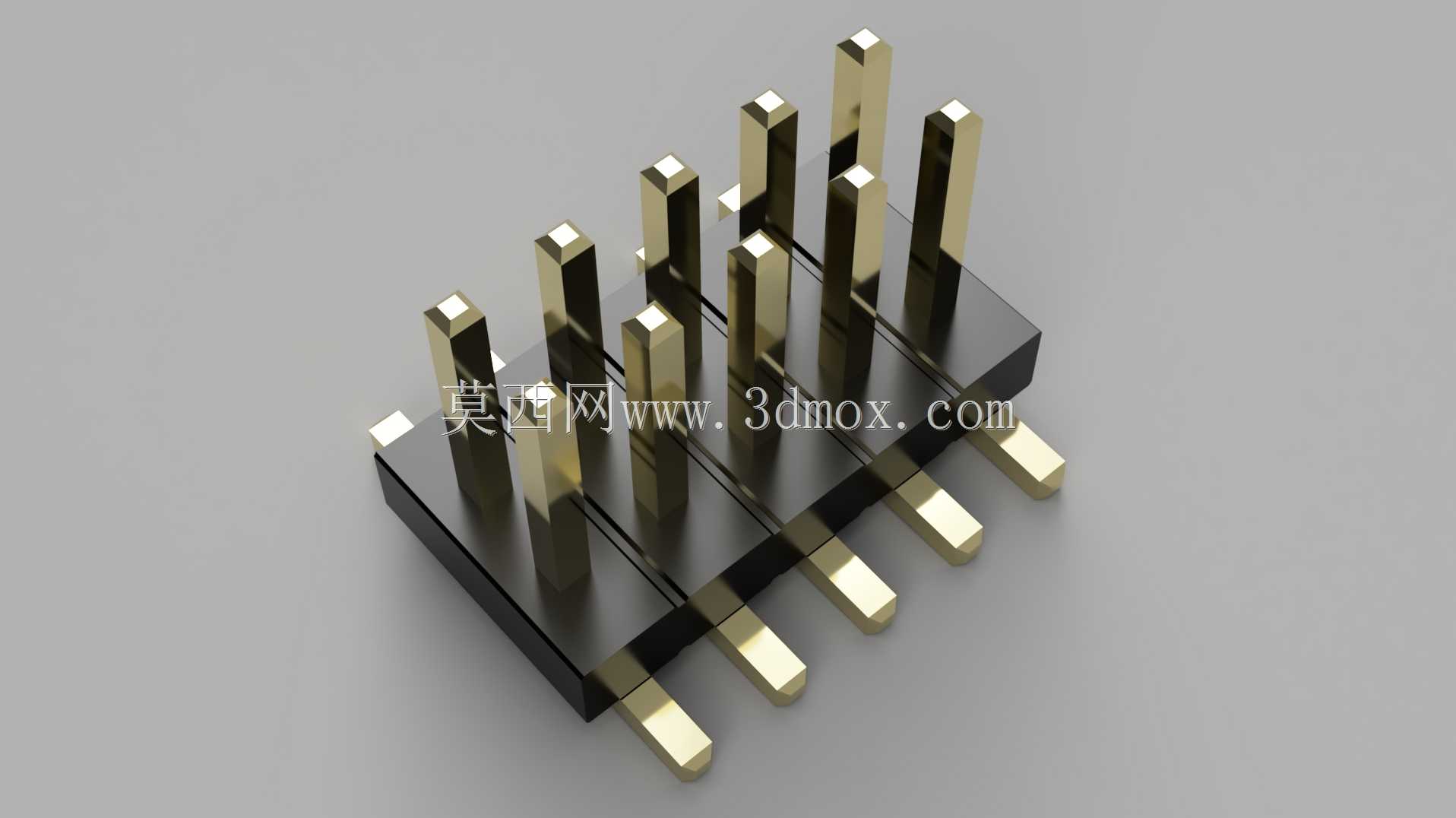

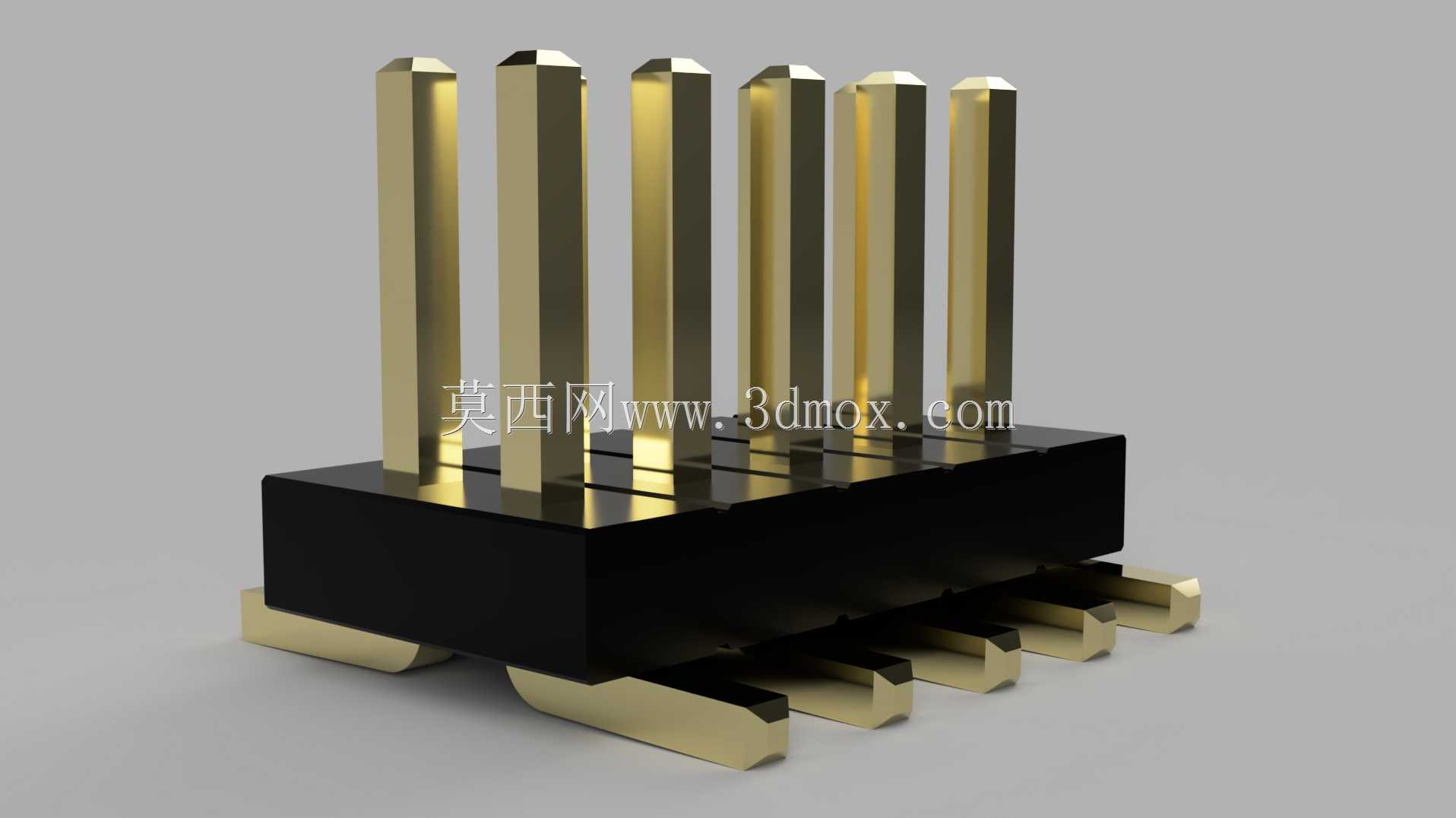

1.27节距十针表面贴装排针连接器

这类1.27节距的表面安装销头，是板对板连接场景里用量极大的基础互联元件，日常做工控板卡、消费电子主板、传感模块的电路设计时，经常会用到这类器件完成不同PCB之间的信号与小电流传输。从结构设计上看，这款排针采用单排10根引线的布局，塑座采用耐高温绝缘基材，能够耐受回流焊过程中的高温冲击，不会出现基座变形、针位偏移的问题，插针采用镀金工艺处理，接触电阻低，抗氧化能力强，长期在温湿度波动的工业环境下使用也能保持稳定的接触性能，避免出现信号中断、接触不良的故障。

做结构设计选型时，首先要关注它的安装边界尺寸，1.27mm的标准节距适配同规格的排母座或者板卡焊盘，表面贴装的安装方式不需要在PCB上钻过孔，能够节省板件背面的布线空间，对于高密度布线的紧凑型板卡设计非常友好。插针的外露长度、塑座的本体高度都有严格的尺寸公差控制，建模时需要严格按照规格书设定焊盘尺寸与位置，避免SMT贴装时出现偏移、虚焊的问题，同时要预留好和对接排母的配合间隙，既要保证插合时的锁紧力足够，不会因为设备振动出现松脱，也要避免插拔力过大导致装配困难或者针体弯折。

实际应用中，这类排针经常用在小型化的采集模块、嵌入式控制板、通讯接口板上，用来连接扩展功能板、外接传感单元或者调试接口，相比2.54mm节距的传统排针，它的体积缩小了近六成，能够大幅压缩板卡的整体尺寸，满足便携设备、小型工控装置的紧凑设计需求。设计建模时还要注意塑座的定位柱结构，部分同规格产品会在塑座底部设置小型定位凸点，贴装时可以卡入PCB上的定位孔，进一步提升贴装精度，避免焊接过程中元件移位；插针的端部做了倒角处理，既方便和对接件的插合引导，也能减少插针端部的毛刺，避免焊接时出现连锡的问题。在做整机结构校核时，还要注意排针上方的预留插拔空间，不能被其他结构件遮挡，否则会给后期的装配、维护带来极大不便，同时要考虑插合后的整体高度，避免和外壳或者其他板上元件产生干涉。
