多工位栅栏式接线端子结构设计

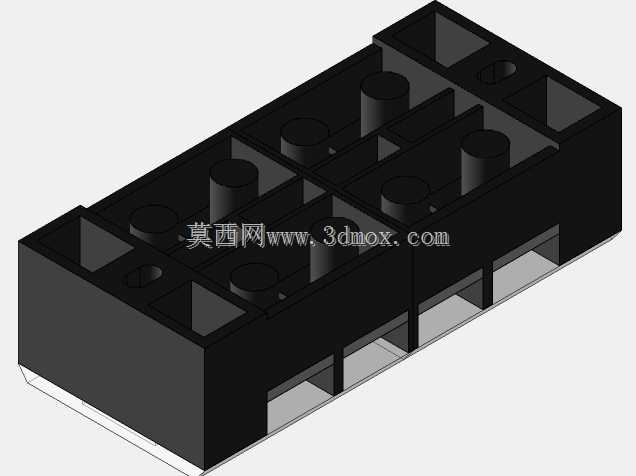

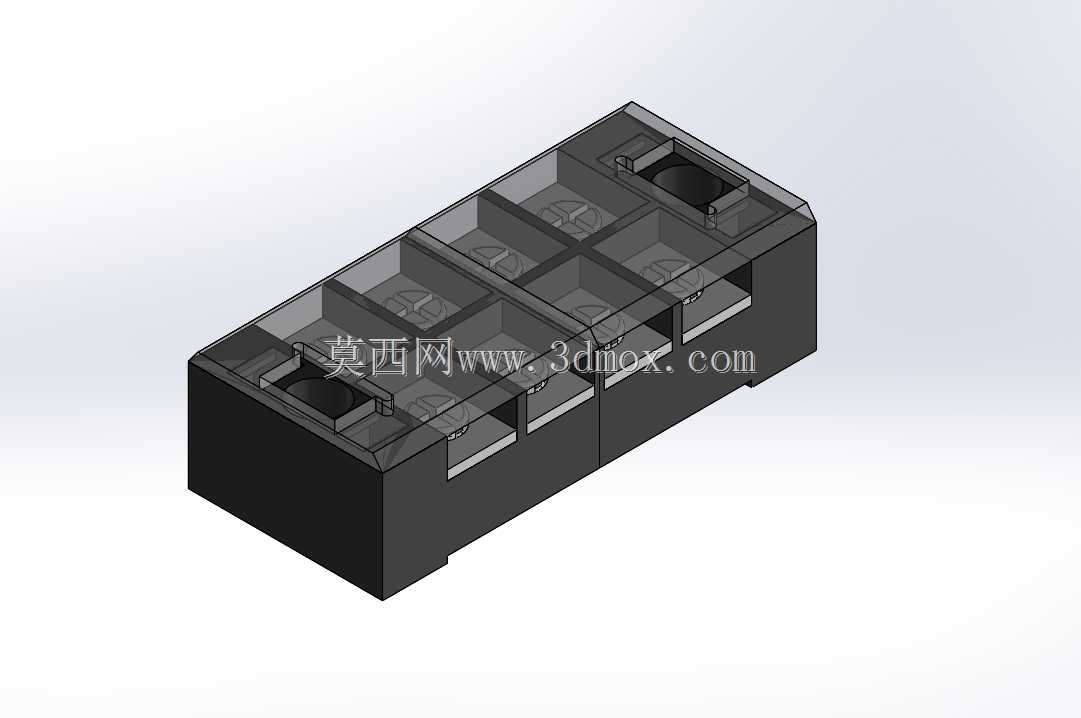

这款多工位栅栏式接线端子，是电气柜内部布线、工业设备电控回路接线场景中常用的连接部件，主要用于实现多组导线的可靠分接与固定，避免多股导线直接铰接带来的接触不良、绝缘失效、拉扯松脱等现场常见问题。从结构设计来看，整体采用模块化拼接的基座思路，单组基座可容纳6组独立接线位，相邻接线位之间设置凸起的绝缘隔栏，也就是栅栏结构，能有效避免不同电位接线端之间的飞弧、短接风险，适配交流220V、380V常规工业控制回路的绝缘间距要求。基座主体采用阻燃绝缘工程塑料注塑成型，外壳做了半透明的上盖设计，既可以直观观察内部导线压接状态，也能阻挡现场粉尘、金属碎屑直接落入接线位，同时上盖与基座采用卡扣式配合，日常检修时无需额外工具即可掀开操作，压接完成后扣合上盖即可实现外层防护。每个独立接线位内部配置压线铜件与锁紧螺丝，导线剥线后插入接线腔，拧紧顶部螺丝即可通过铜件将导线压紧，保证足够的接触面积与压紧力，降低接触电阻，避免长期通电发热。安装边界方面，基座底部预留了标准的导轨安装卡槽，可直接卡装在DIN35mm标准电气安装导轨上，也可通过基座两端的固定孔使用螺丝直接锁装在安装板上，整体外形为规整长方体，相邻接线位中心距符合常规接线端子的通用尺寸规范，可与同规格端子并排拼接扩展接线位数，无需额外调整安装孔位。在实际选型使用中，这类端子常被用在PLC控制柜、动力配电箱、小型设备的电控分线部位，相比直插式端子，栅栏式结构的压紧力更大，适配线径范围更广，可覆盖0.5-6平方毫米的多股铜芯导线连接，现场布线时可根据回路数量灵活选择对应位数的端子，也可多组拼接满足更多回路的接线需求。设计时重点考量了现场操作的便利性，每个接线位的螺丝顶部都做了导向倒角，螺丝刀对位时不易滑出，接线腔的开口尺寸适配常规剥线长度，导线插入后不会出现铜丝外露的情况，隔栏的高度略高于压线螺丝顶部，即使螺丝未完全拧紧，也不会出现相邻端子螺丝触碰短路的问题。基座的塑料材质选用耐温等级满足常规工业环境要求的材料，长期工作在-20℃到80℃的环境下不会出现脆裂、软化变形，铜件表面做了镀锡处理，抗氧化能力强，长期使用不会出现铜锈导致的接触电阻升高问题。
