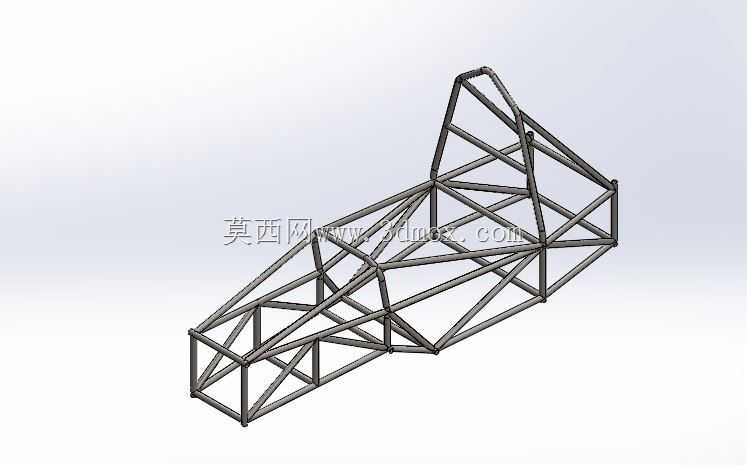

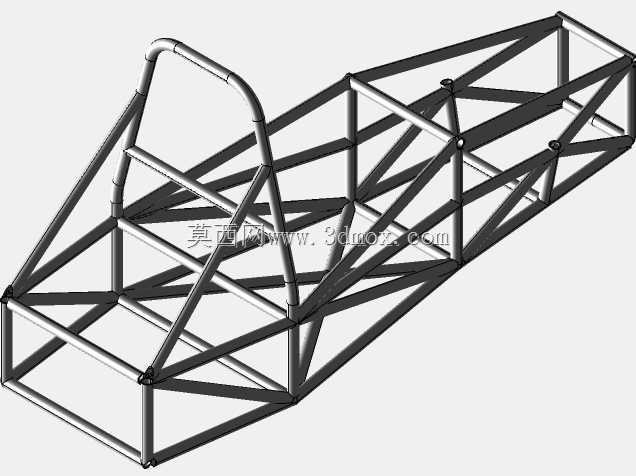

大学生方程式赛车钢管桁架式车架底盘结构

这套钢管桁架式底盘结构，是面向大学生方程式赛事场景开发的核心承载部件，日常赛事备赛过程中，车架作为所有系统的安装基体，需要承接动力总成、悬架系统、转向机构、制动单元以及车手座舱的全部安装定位需求，同时要在高速过弯、紧急制动、极限加速等工况下，保证整体结构的刚度与强度冗余，避免结构形变影响整车操控响应。从实际使用场景来看，这类桁架式底盘相比一体式冲压车身，更适配小规模赛事车队的加工条件，不需要大型冲压模具，仅通过管材切割、工装定位、焊接工序即可完成制作，加工门槛更低，也方便车队在赛季测试过程中针对局部结构做迭代调整。设计思路上，整体采用空间桁架力学传递逻辑，主环、前环、侧边防撞结构、前后悬架安装硬点区域都做了管材密度的针对性加强，管材的排布方向尽量沿受力传导路径布置，减少非承载方向的冗余管材重量，在保证扭转刚度满足赛事规则要求的前提下，尽可能压低整备质量，平衡轻量化与结构强度的矛盾。从安装边界来看，前部预留了前悬摇臂、转向机、制动总泵的安装点位，中部座舱区域匹配了赛车座椅、安全带安装点、方向盘转向柱的安装空间，后部预留了动力总成、差速器、后悬摇臂的安装硬点，所有硬点的位置都经过人机工程与悬架运动学校核，保证各系统安装后不会出现运动干涉。外形尺寸上，整体轴距、轮距的边界都严格遵循赛事规则的尺寸限制，前部防撞结构伸出长度、侧边防撞结构的高度、主环的防滚高度都满足赛事安全规范，管材的选型上不同受力区域匹配不同壁厚的管材，高负载区域采用厚壁无缝钢管，低负载辅助支撑区域采用薄壁管材，进一步优化重量分配。实际装配过程中，这类桁架底盘的焊接变形控制是加工难点，设计阶段就预留了焊接反变形余量，所有对接节点都做了相贯线切口设计，保证管材拼接贴合度，减少焊接应力集中，后期也可以通过局部补焊、增加加强片的方式，针对测试中出现的应力集中区域做补强，适配不同赛道的调校需求。
