斯科奇轭机械传动结构三维设计

　　斯科奇轭也就是常见的苏格兰轭机构，属于将旋转运动转化为直线往复运动的经典机械结构，在各类需要精准直线往复动作的工业设备中有着广泛应用。这类机构常被用在小型冲压设备、计量泵、自动化往复送料工位以及部分需要简谐直线运动的试验装置中，相比曲柄滑块结构，它的传动特性更稳定，往复运动的加速度曲线更平滑，在中低速往复工况下能有效降低运动冲击，减少配套结构的磨损速率。

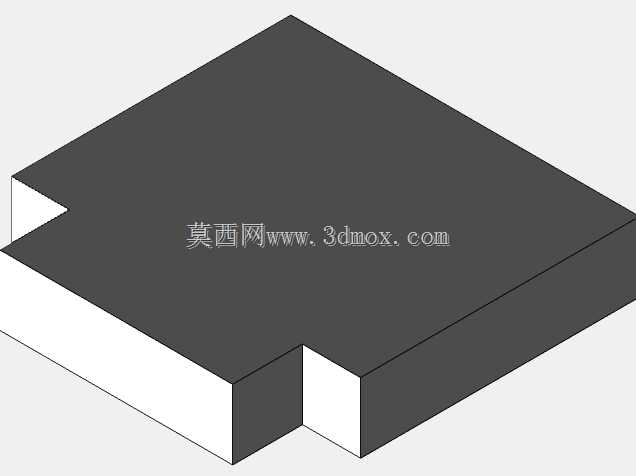

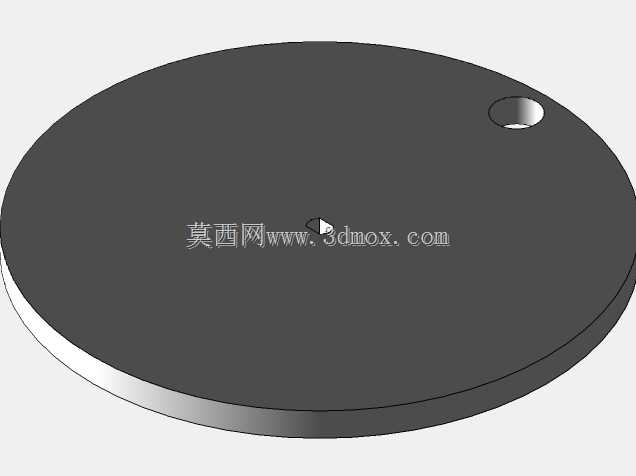

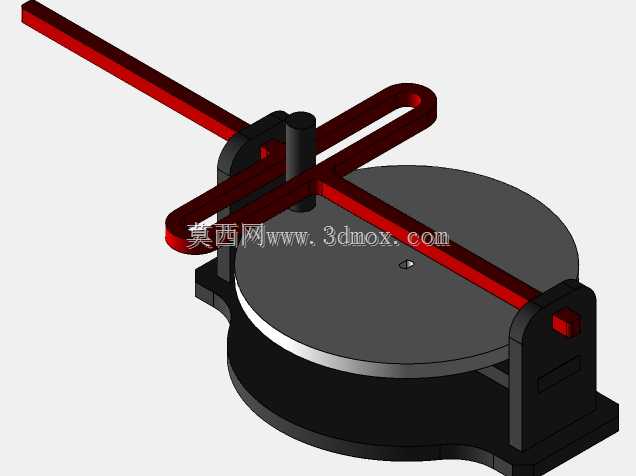

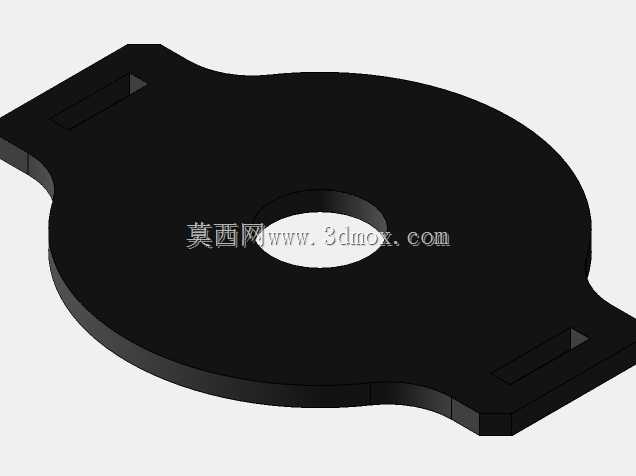

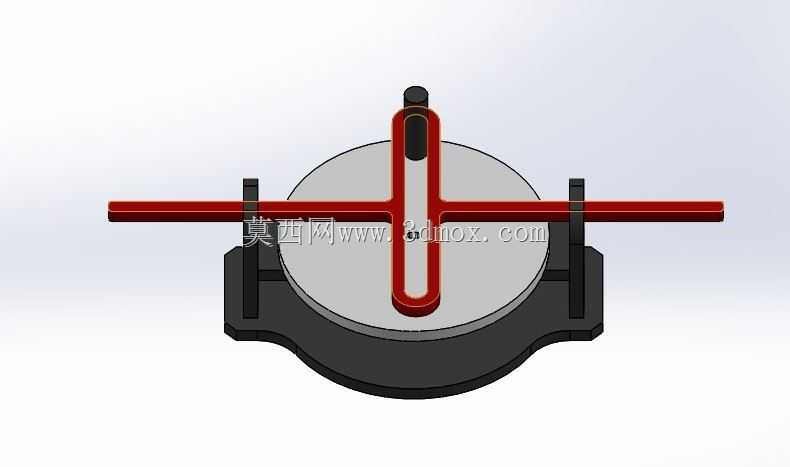

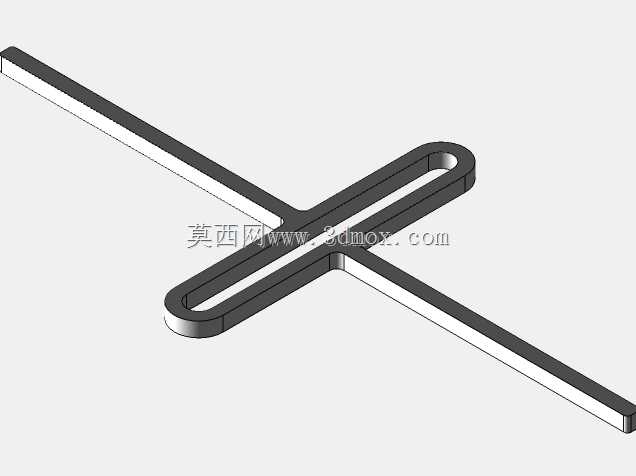

　　从结构设计来看，这套斯科奇轭装置采用了圆盘式回转基座搭配十字交叉滑动副的布局，回转盘上的偏心销嵌入垂直布置的轭形滑槽内，当回转盘做整周旋转时，偏心销会在滑槽内上下滑动，同时带动轭架沿着水平导向杆做往复直线运动，水平导向杆通过两侧的支撑座固定在底部安装基座上，支撑座与基座采用一体式的凸台定位结构，能保证导向杆的平行度公差，避免滑动过程中出现卡滞。底部的安装基座设置了带圆弧过渡的安装边，预留了螺栓固定的孔位边界，整套机构的安装轮廓适配小型桌面式设备的内部安装空间，不需要额外预留过大的操作维护空间。

　　设计过程中重点考虑了滑动副的磨损补偿空间，轭架的滑槽宽度与偏心销的配合间隙控制在合理的滑动公差范围内，既保证运动过程无明显旷量，又不会因为过盈配合导致摩擦阻力过大。水平导向杆采用光轴结构，与轭架上的滑动通孔配合，表面做硬化处理来提升耐磨性能，回转盘的中心轴位置预留了动力输入接口，可以直接连接小型电机的输出轴，也可以通过联轴器连接减速机构的输出端，适配不同转速的动力输入需求。

　　在实际应用场景中，这类斯科奇轭机构可以直接替换部分小型设备里的气缸往复驱动结构，不需要配套气源管路，只需要搭配定速电机就能实现稳定的往复动作，维护成本更低，运动行程可以通过调整偏心销在回转盘上的偏心距来灵活调整，不需要更换整套结构，适配不同行程需求的工位。整套结构的外形没有多余的外凸尖锐部件，所有运动部件都在基座的支撑范围内，安装时只需要固定底部基座的四个安装点位，就能保证整套机构的运行稳定性，导向杆的两端设置了限位挡边，可以避免轭架在运动过程中脱出导向范围，提升运行的安全系数。
