带防滑竖纹圆柱式调节旋钮结构

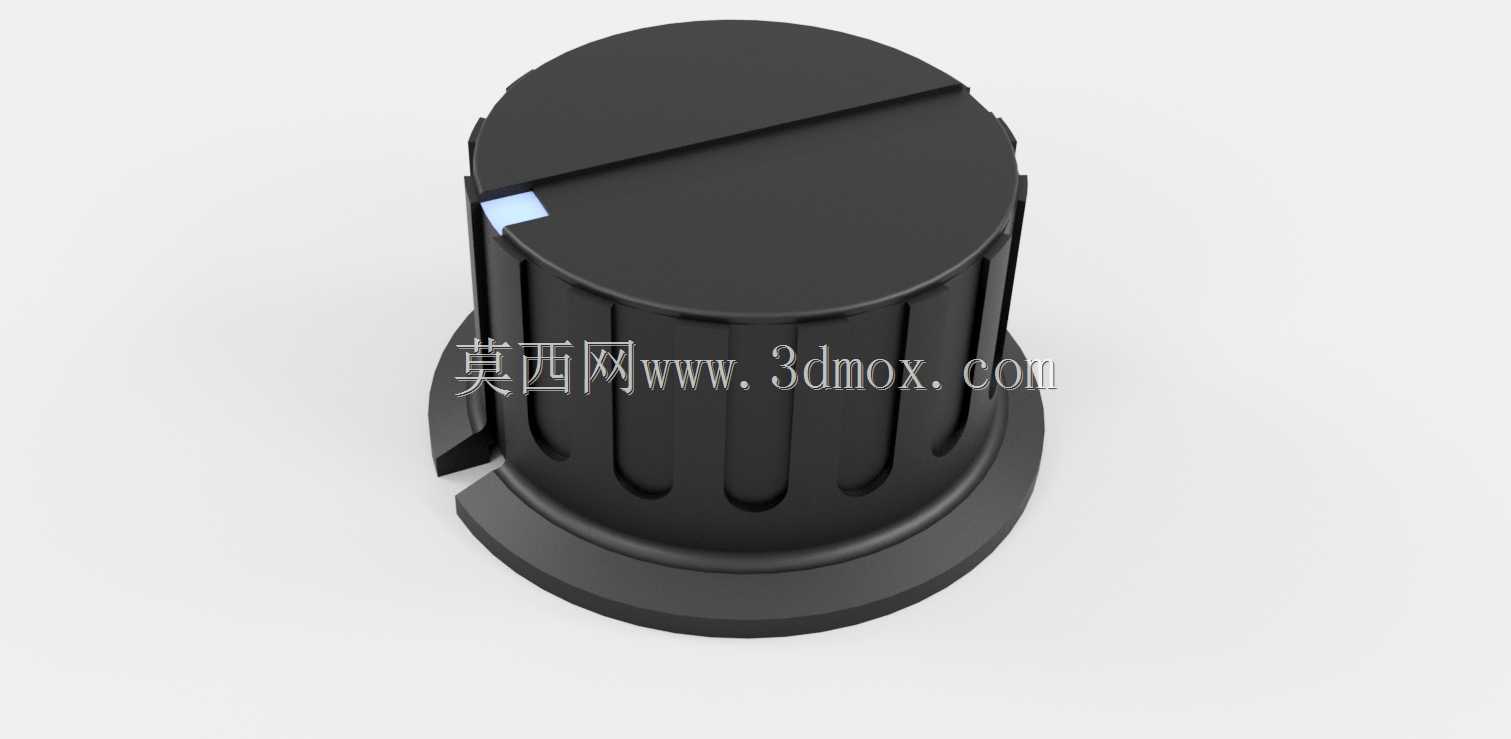

这类带周向竖纹的圆柱旋钮，日常在各类电子测试仪器、工业控制机柜面板、音频调控设备、小型家电的调节面板上都能见到，主要承担信号幅值调节、参数阈值设定、功能档位切换的操作交互作用，操作人员通过旋转旋钮带动内部电位器、编码器或者波段开关转动，实现对应参数的线性或档位调整。从结构设计来看，整体采用矮圆柱带底部限位法兰的形态，顶部设置一字型指示标线，旋转到对应档位时，标线可与面板上的刻度标识对齐，方便操作人员快速识别当前调节位置，避免盲操作时的参数误判。周向均匀分布的内凹竖纹，是针对手动操作的防滑优化，即便操作人员手上沾有少量灰尘或者薄汗，转动时也能提供足够的摩擦力，不会出现打滑脱手的情况，竖纹采用内凹而非外凸的设计，也能避免旋钮安装后突出面板过多，减少运输或者日常使用中被外物剐蹭误碰的概率。顶部一侧设置的小尺寸定位凸点，是装配时的防呆结构，和旋钮内部的D型安装孔配合，能保证旋钮安装到轴上时，指示标线的初始零位和内部器件的零位完全对齐，不会出现装配错位导致的刻度偏差问题。底部的法兰边直径大于旋钮主体直径，安装后法兰边贴近面板表面，一方面可以遮挡面板上的安装开孔，遮盖开孔边缘的加工毛刺，提升面板整体的整洁度，另一方面也能限制旋钮的轴向窜动，避免旋钮在反复转动过程中从安装轴上松脱。设计这类旋钮时，首先要匹配内部调节器件的轴径尺寸，内部安装孔的公差要控制在合理范围，既要保证装配时能顺利压入轴体，又要保证转动时不会和轴之间出现相对滑转，通常会在孔内设置对应的扁位或者卡槽，和轴上的结构卡合。旋钮的整体高度要结合面板的安装空间确定，突出面板的高度既要满足手指捏持转动的操作空间，又不能过高导致设备堆叠或者搬运时被碰撞移位，法兰边的直径要比面板开孔大2到3毫米，保证完全遮盖开孔同时不会和面板上相邻的其他按键、旋钮产生干涉。周向竖纹的数量和深度也要结合操作力矩设计，调节力矩较大的场景下，竖纹深度可以适当增加，数量适当减少，提升摩擦力；调节力矩较小的精密调节场景，竖纹可以做的更细密，提升转动时的手感反馈。这类旋钮通常采用耐磨的工程塑胶注塑成型，表面做哑光处理，避免强光环境下反光干扰操作人员读取刻度位置，边缘全部做圆角过渡，不会划伤操作人员的手指，长期反复转动也不会出现明显的磨损掉屑情况，适配工业场景下长期高频操作的使用需求。
