Leyland变速箱三四档同步器轮毂结构

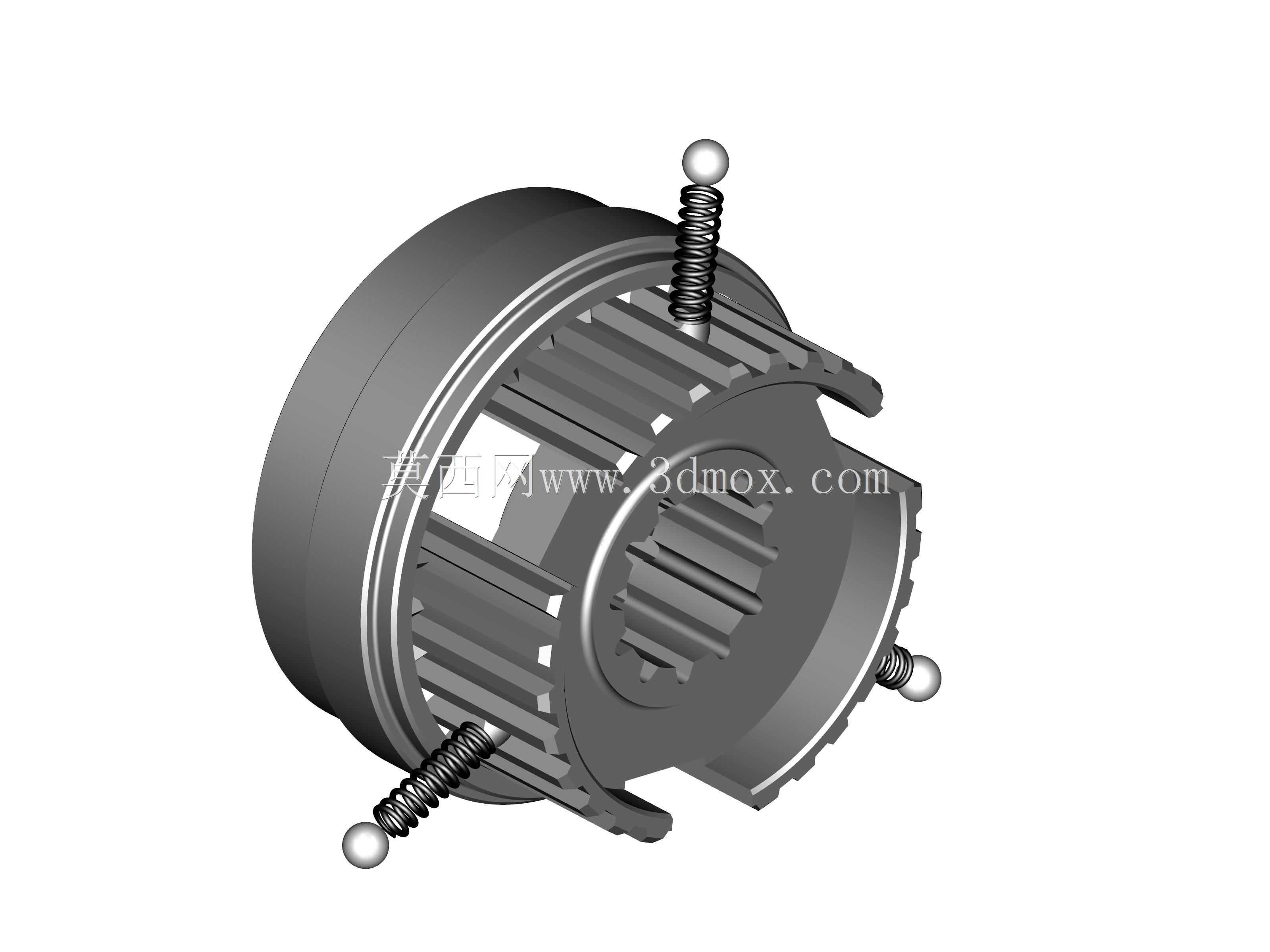

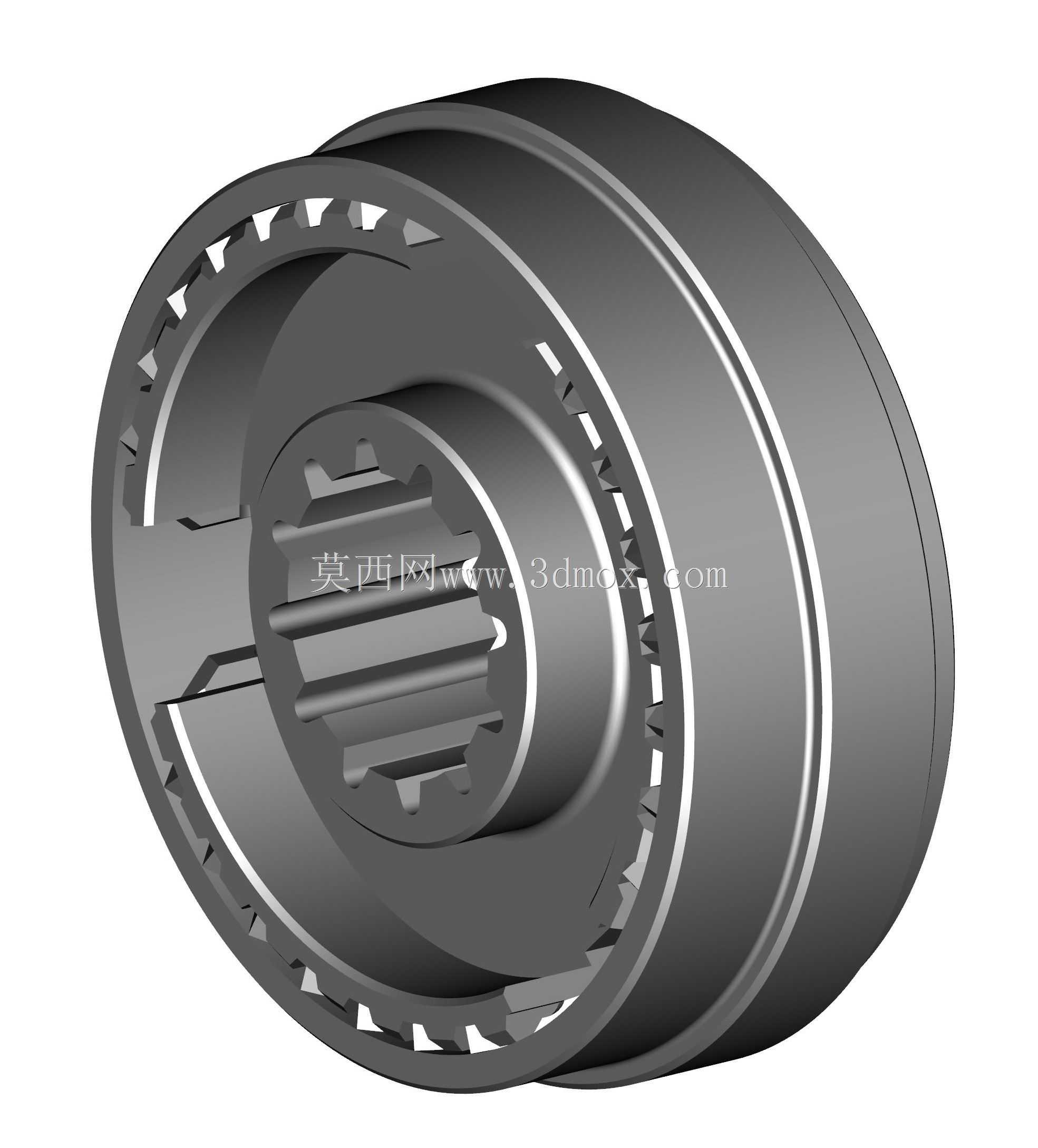

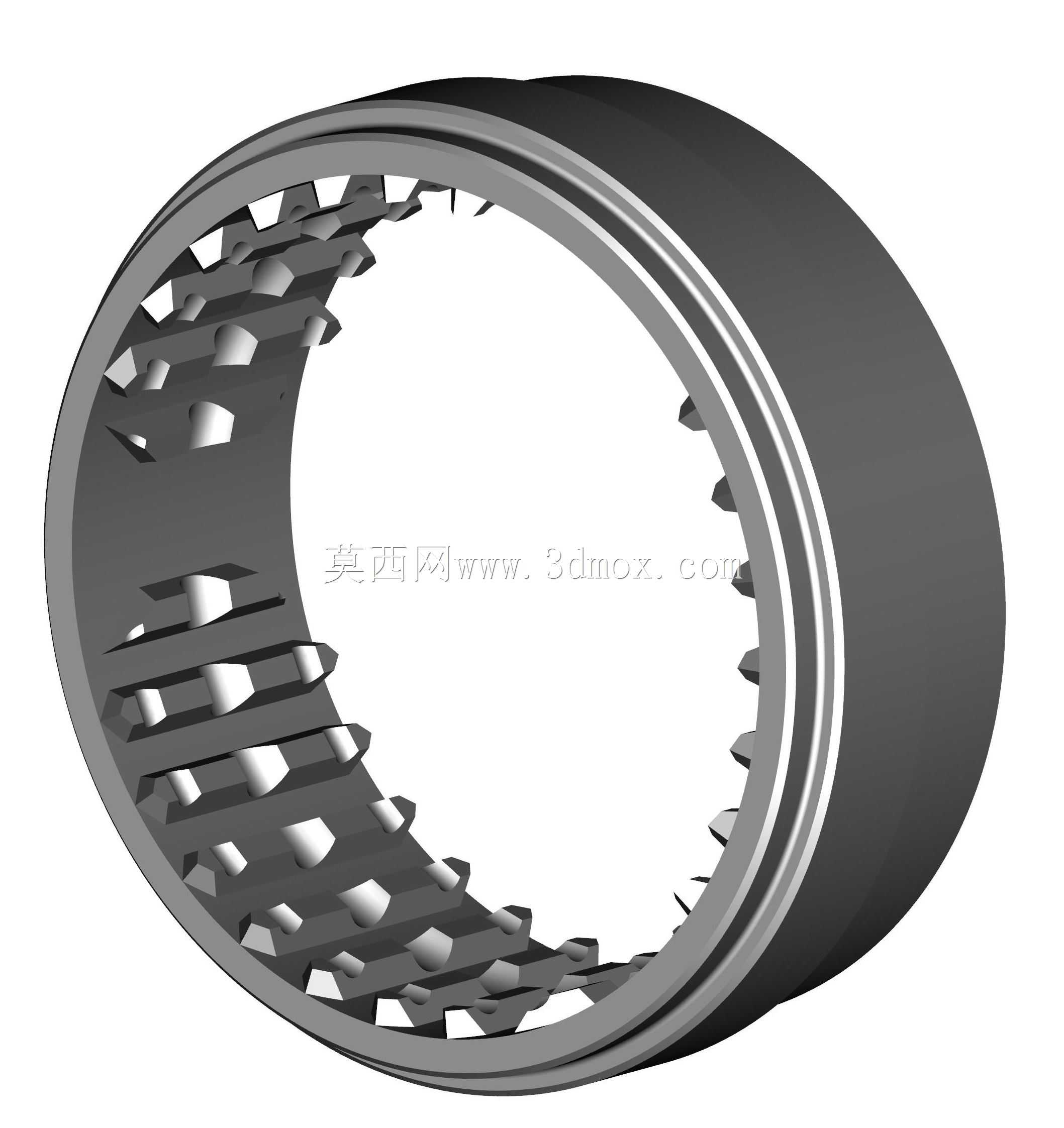

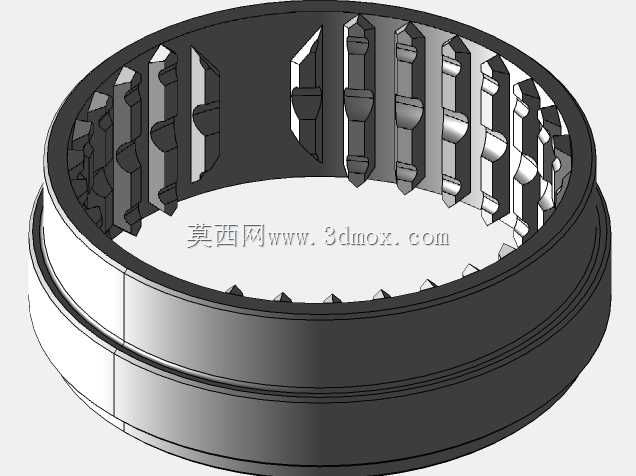

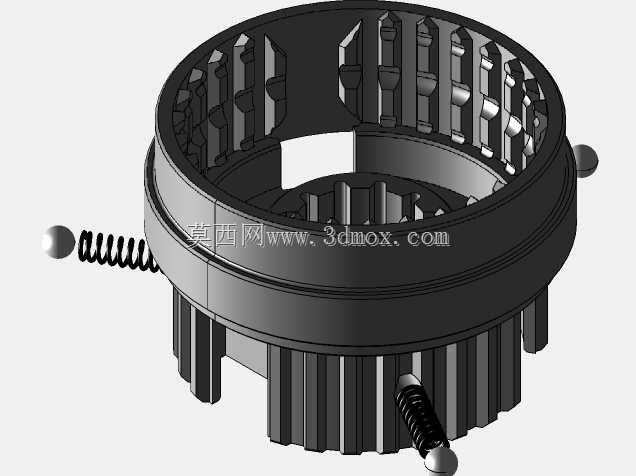

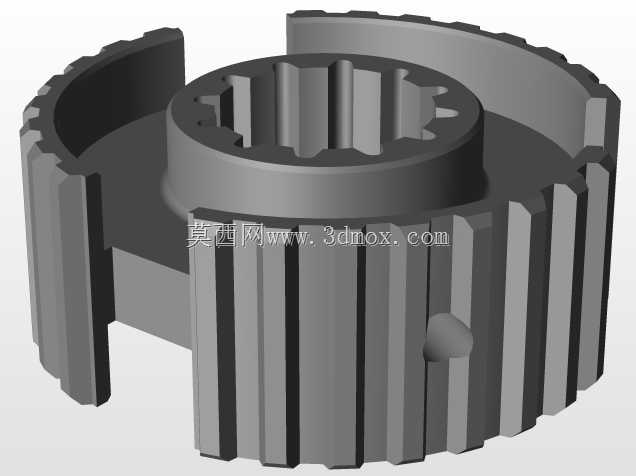

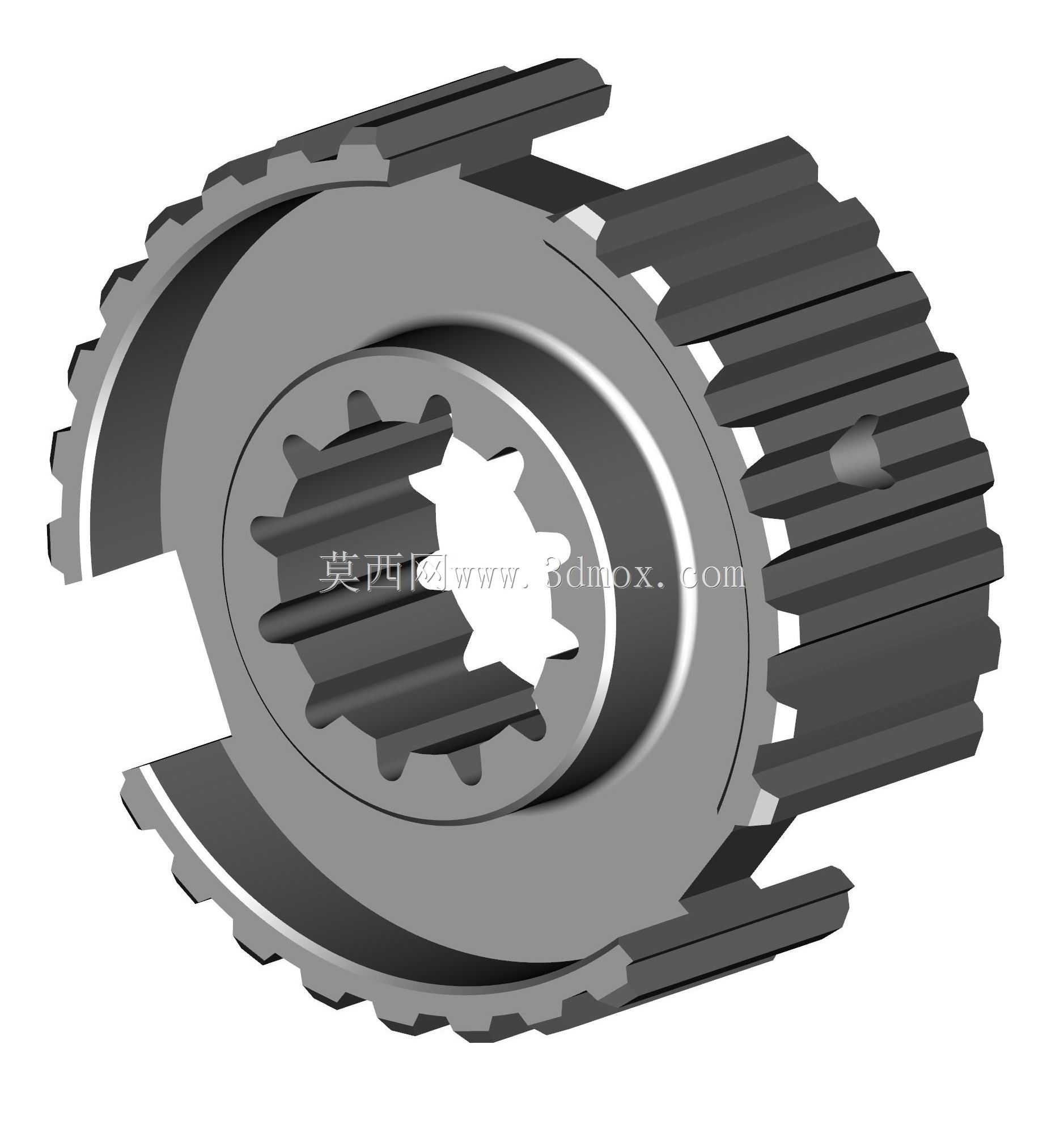

在手动变速箱的换挡执行机构中，三四档同步器轮毂是承担档位衔接、扭矩传递的核心承载构件，这款适配Leyland系列变速箱的同步器轮毂，主要匹配横置前驱手动变速箱的三四档换挡工位，日常工况下需要持续承接输入轴与输出轴之间的扭矩传递，同时在换挡过程中为同步环提供轴向滑动的导向基准，保证换挡动作平顺无打齿。从结构设计来看，该轮毂采用内花键与变速箱输入轴过盈配合的安装方式，内花键的齿形参数严格匹配对应轴的花键规格，安装时需要保证花键对齐压装到位，避免运行中出现花键磨损、松旷的问题。轮毂外圈设置有均匀分布的轴向滑槽，用于与接合套的内齿配合滑动，滑槽的形位公差直接影响换挡时的滑动顺畅度，设计时滑槽的表面粗糙度需要控制在合理区间，减少滑动过程中的卡滞风险。轮毂本体上预留的三个周向均匀分布的弹簧安装孔，用于放置定位弹簧与钢球，为接合套提供档位定位的预紧力，保证档位挂入后不会出现脱档、跳档的故障，弹簧的预紧力经过反复调校，既不会因为预紧力过大导致换挡沉重，也不会因为预紧力不足导致档位保持力不够。从安装边界来看，该轮毂的轴向定位依靠轴用卡簧完成，安装后轴向窜动量需要控制在0.1mm以内，径向跳动量不超过0.05mm，保证与同步环、接合套的同轴度要求。在实际装车应用中，该轮毂可以适配多款同平台的Leyland手动变速箱，不同排量车型的三四档传动比虽然存在差异，但同步器轮毂的安装尺寸、配合参数完全一致，具备良好的通用性。建模过程中严格还原了实物的所有结构细节，包括花键的齿形倒角、滑槽的端部导向锥面、弹簧孔的深度与直径参数，所有配合面的尺寸公差都按照实际加工要求进行了还原，能够直接用于变速箱的装配仿真、换挡机构运动分析，也可以作为维修替换件的测绘参考，帮助技术人员快速掌握该部件的结构特点，在变速箱拆解维修、改装升级过程中提供准确的结构参照。
