精密通孔金属薄膜弯脚电阻三维建模

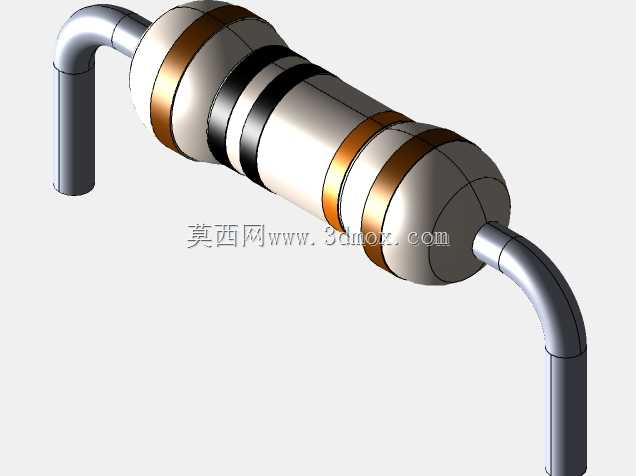

在各类工业控制板卡、精密测量仪器、消费电子主板的PCB装配环节，通孔式金属薄膜电阻是应用占比极高的被动元件，这类电阻的三维建模精度，直接影响到PCB布局阶段的干涉检查、装配仿真的准确性，不少刚接触电子结构设计的工程师容易忽略这类小元件的建模细节，导致后期SMT或者手工插装时出现引脚干涉、元件与周边壳体距离不足的问题。这款100K阻值、1%精度、0.25W额定功率的金属薄膜电阻，采用轴向引线弯脚成型设计，主体为圆柱状陶瓷基体，表面覆盖金属薄膜电阻层后涂覆阻燃环氧保护层，色环标识清晰对应阻值与精度参数，两端金属帽与镀锡铜引线压接牢固，建模时还原了引线弯折处的圆弧过渡，避免直角弯折带来的应力集中问题，符合实际生产中引脚成型的工艺要求。从安装边界来看，这类通孔电阻在PCB上的安装孔距需要匹配引脚弯折后的跨距，主体圆柱直径与长度决定了元件在板上的占用空间，尤其是在高密度装配的板卡上，电阻主体与周边电容、芯片的高度差、水平间隙都需要通过精准的三维模型来校核，避免出现元件贴装后互相挤压的情况。不同于贴片电阻的表面贴装形式，这类通孔弯脚电阻在波峰焊工序中，引脚的伸出长度、弯折角度直接影响焊接良率，建模时还原的引脚直径、弯折半径，能够帮助结构工程师在做治具设计时精准定位元件位置，也能让PCB设计人员在布局阶段就预留足够的焊接操作空间。金属薄膜电阻相比碳膜电阻拥有更好的温度稳定性与精度，常用于对信号采样精度要求较高的电路中，比如工业传感器的信号调理电路、精密电源的分压回路，这类场景下电阻的安装位置如果靠近发热元件，还需要通过三维模型模拟热场分布，评估电阻本体的温升是否在额定范围内，避免阻值漂移影响电路性能。建模过程中对电阻两端金属帽的台阶结构、色环的位置排布、引线表面的镀层质感都做了还原，既能够用于产品装配的干涉校验，也可以用于产品宣传的爆炸图制作、维修手册的示意图绘制，覆盖从研发设计到生产运维全流程的使用需求。不少工程师在绘制这类元件时习惯简化为圆柱加直杆的结构，忽略了引脚弯折的实际尺寸，导致装配时出现引脚无法插入安装孔、元件本体翘起的问题，这款模型严格按照实际量产元件的尺寸参数构建，所有安装配合尺寸都符合行业通用规范，能够直接导入各类三维装配环境中使用，不需要额外调整尺寸参数。
