VanguardQS-39三脚架快装连接板结构设计

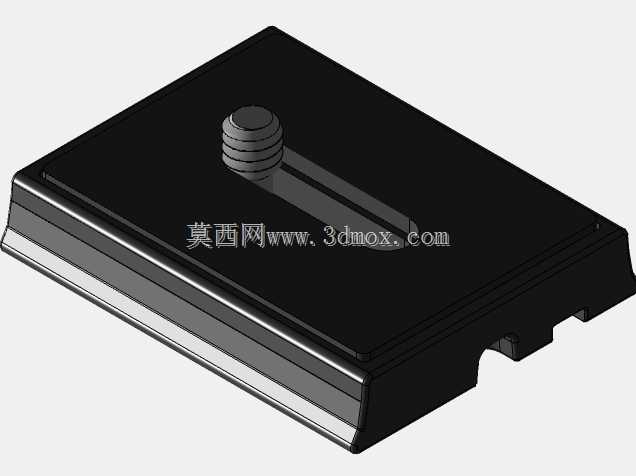

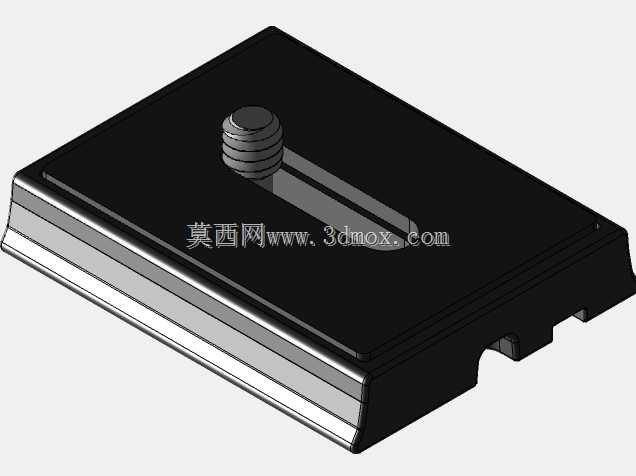

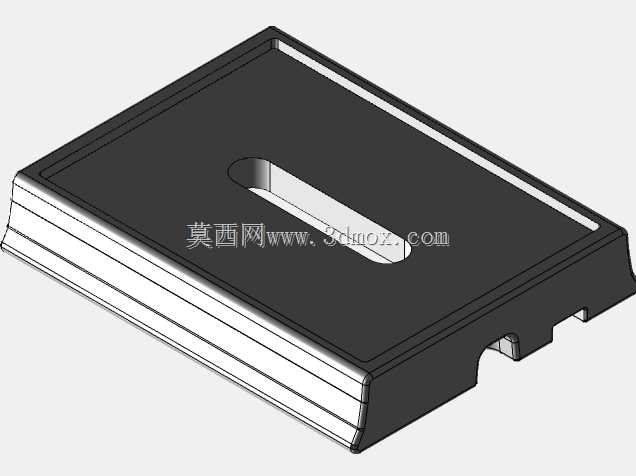

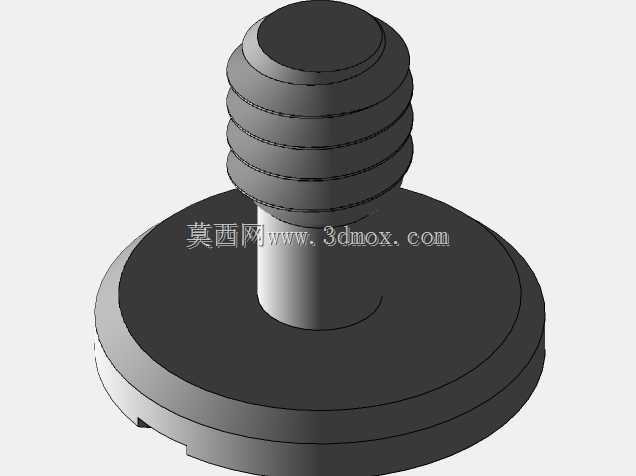

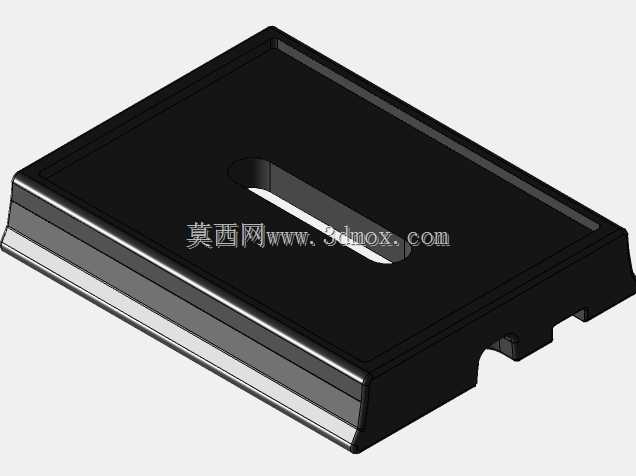

这款快装板作为摄影支撑系统里的核心衔接零件，主要承担相机、镜头等拍摄设备与三脚架云台之间的快速装拆与刚性连接作用，在户外风光拍摄、棚内商业摄影、赛事跟拍等需要频繁切换机位、快速调整设备架设状态的场景中，能大幅缩减设备装拆的耗时，避免传统螺纹直连方式下反复拧动螺丝带来的操作拖沓、螺纹滑牙风险。从结构设计逻辑来看，板体采用带侧边限位凸台的矩形构型，底部设置与云台快装夹座匹配的导向滑槽，安装时只需顺着夹座导槽推入即可完成初步定位，配合夹座的锁紧拨杆就能实现板体与云台的无间隙锁止，不会出现拍摄过程中板体滑移、偏转的问题。板体上的固定螺丝采用1/4-20UNC标准螺纹，这是摄影器材领域通用的相机安装螺纹规格，能适配绝大多数民用相机、镜头脚架环的底部安装孔，螺丝头部设计了滚花防滑结构，无需借助硬币、扳手等额外工具，徒手就能拧紧固定，螺丝下方预留了长条形调节槽，可根据不同设备的重心位置前后调整固定点位，避免长焦镜头、重型机身架设时出现重心偏移导致的云台点头问题。板体边缘做了均匀的倒角处理，既避免锐边划伤设备漆面或者操作人员手部，也能在推入夹座时起到导向导入作用，减少卡滞概率。板体厚度控制在适配主流快装夹座的夹持行程范围内，侧边的定位缺口与夹座的限位销对应，安装到位后能提供周向防转约束，即便夹座锁紧力出现小幅衰减，也能防止板体转动导致设备侧倾。从安装边界来看，板体的长宽尺寸覆盖了常规相机底部的支撑接触面，不会因为支撑面积过小导致设备固定后出现应力集中，底部滑槽的宽度、深度公差按照摄影器材行业通用快装标准设定，能兼容同规格的不同品牌云台夹座，无需针对特定云台做二次修配。板体表面做了哑光硬质氧化处理，既提升了表面耐磨性能，避免反复装拆过程中出现表面刮花、掉屑，也不会产生反光干扰拍摄取景。在实际使用中，这类快装板通常会提前固定在常用的相机、镜头底部，需要切换三脚架支撑时，直接对准夹座推入锁紧即可，相比传统的螺丝直连方式，装拆效率能提升数倍，尤其在需要快速捕捉转瞬即逝的拍摄场景时，能减少设备准备环节的时间损耗，同时可靠的刚性连接也能避免长曝光拍摄、延时摄影过程中因为连接松动出现的画面虚糊问题。
