ATmega328P配套CSTCE系列片式陶瓷谐振器

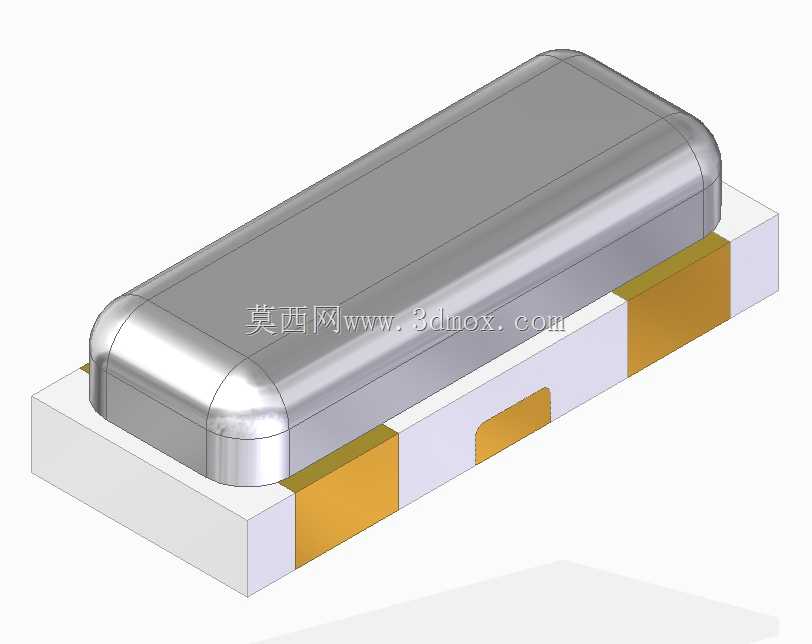

在嵌入式控制板卡的时钟电路设计中，这类片式陶瓷谐振器是替代石英晶振的高性价比选型，尤其适配Arduino UNO R3这类搭载ATmega328P芯片的开源控制板，在消费级工控外设、小型智能传感节点、DIY创客开发装置中应用极广。不同于传统插件谐振元件，该款CSTCE系列谐振器采用全贴片式封装结构，金属屏蔽外壳直接覆盖陶瓷谐振基体，既可以隔绝板级空间的电磁串扰，避免周边功率走线的信号耦合干扰时钟输出精度，也能提升元件自身的机械抗振强度，适配波峰焊、回流焊等SMT自动化产线的批量装配要求。

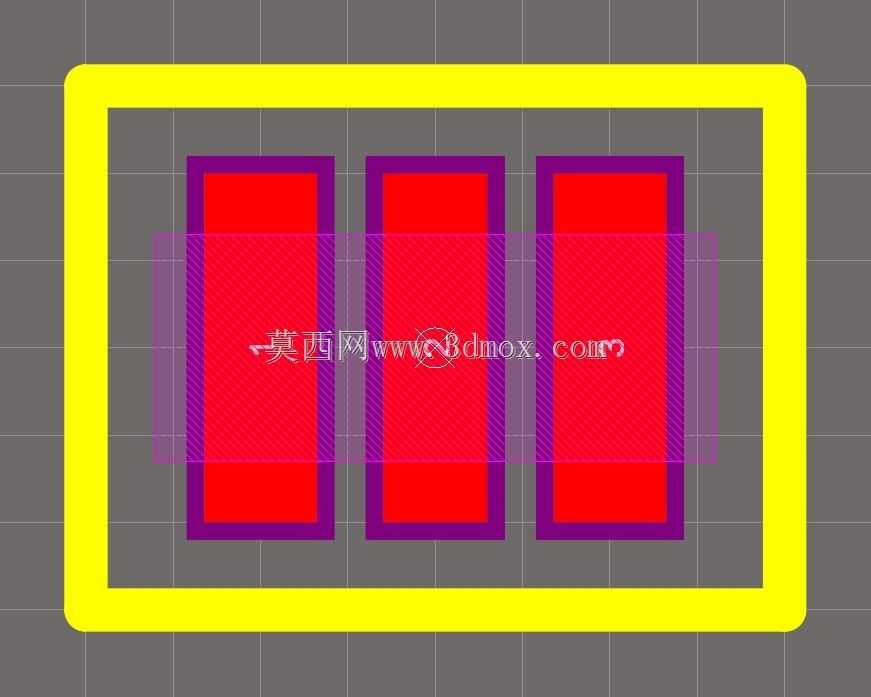

从结构设计逻辑来看，谐振器的陶瓷基体采用高稳定性压电陶瓷配方烧制，两端的镀金焊端严格遵循标准SMD封装尺寸规范，焊端的宽度、间距预留了足够的钢网开模容错空间，不会因为焊盘对位偏差产生虚焊、桥连等SMT工艺缺陷。金属外壳的圆角过渡设计并非单纯的外观考量，一方面可以减少贴片吸嘴取料时的卡料概率，适配高速贴片机的取料节奏，另一方面也能避免外壳棱角在装配过程中刮伤板上的阻焊层，降低相邻走线短路的风险。

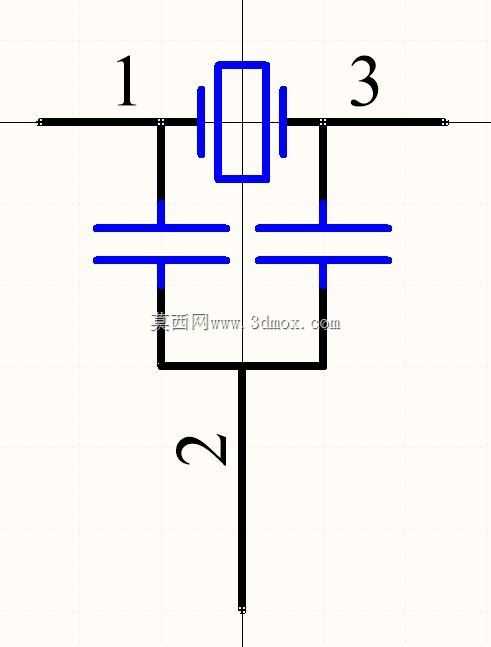

实际选型应用中，这款16MHz标称频率的谐振器，频率公差完全覆盖ATmega328P芯片的时钟输入要求，不需要额外搭配匹配电容，内部已经集成了对应的负载电容单元，能大幅精简PCB板的布局空间，对于板卡尺寸受限的小型化控制装置来说，能减少至少两个外围元件的占位，让PCB布线更紧凑。安装边界上，元件底部的白色绝缘基座高度严格控制，和PCB板面贴合后不会和底层走线产生接触，焊端的爬锡高度设计也符合无铅焊接的工艺要求，过回流焊时的元件立碑、偏移概率远低于同尺寸的普通贴片晶振。

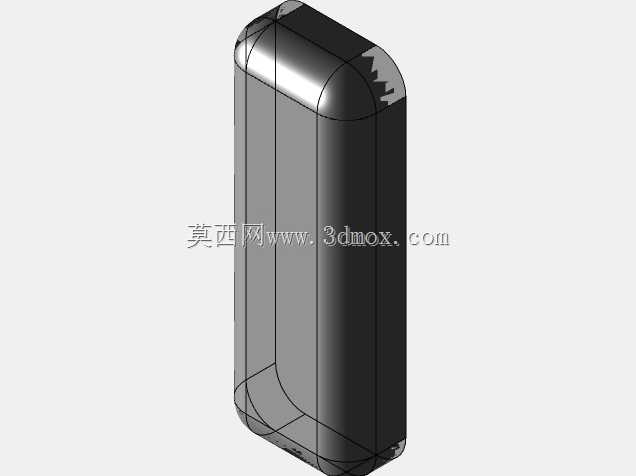

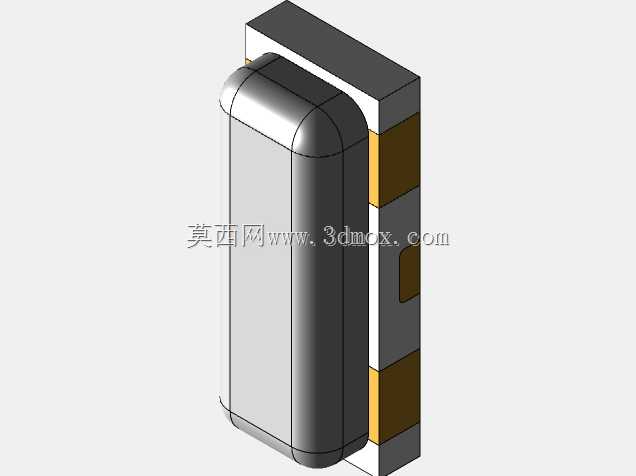

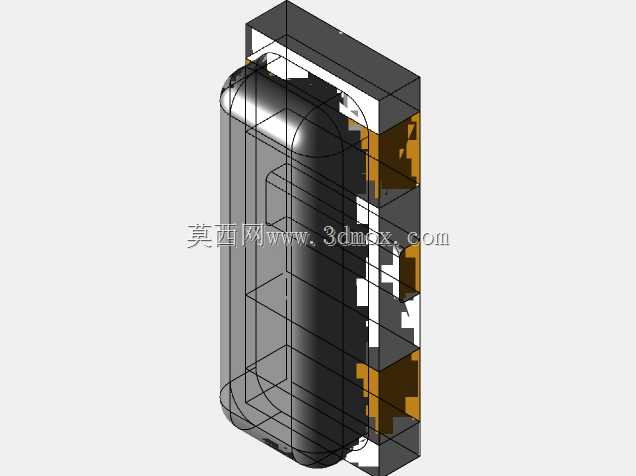

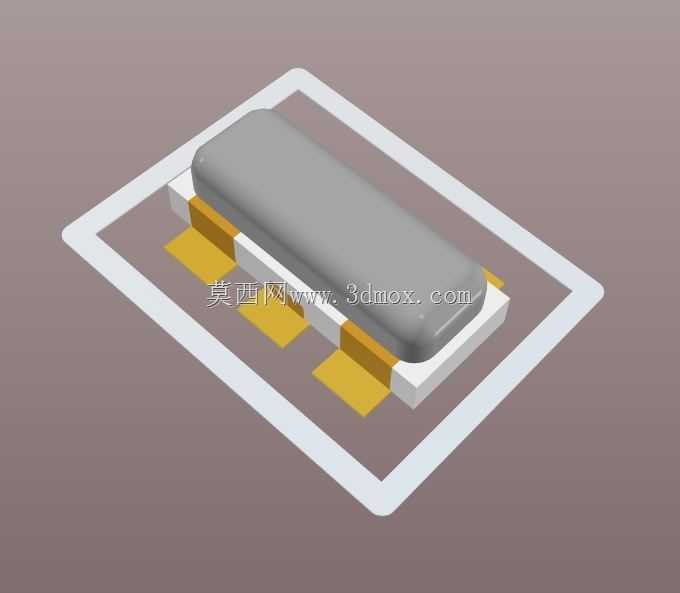

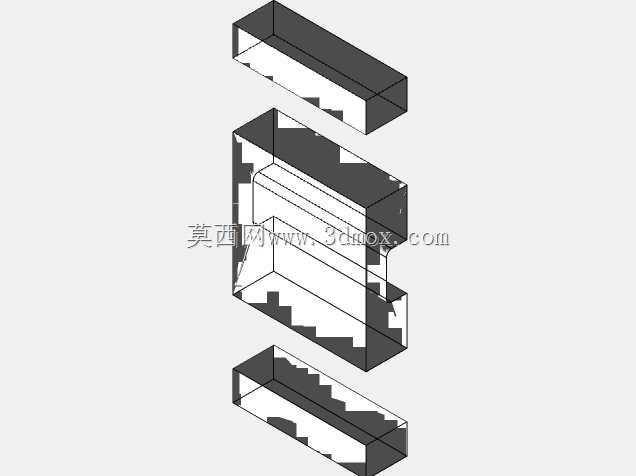

在日常的电路三维建模过程中，这类元件的模型还原需要重点关注焊端的尺寸公差、外壳的高度轮廓，因为在做PCB装配干涉检查时，谐振器周边如果布置有较高的电解电容、接插件等元件，很容易因为外壳高度的模型偏差产生装配干涉误判，精准的三维模型能提前在设计阶段规避这类装配问题，减少打样后的整改工作量。不同于工业级高稳晶振的应用场景，这类陶瓷谐振器的工作温度范围完全覆盖民用消费电子、常规工控场景的温域要求，抗冲击性能优于同频率的石英晶振，在存在小幅振动的设备上使用时，不会因为振动出现频率漂移、停振等问题，可靠性更适配非严苛环境下的批量应用。
