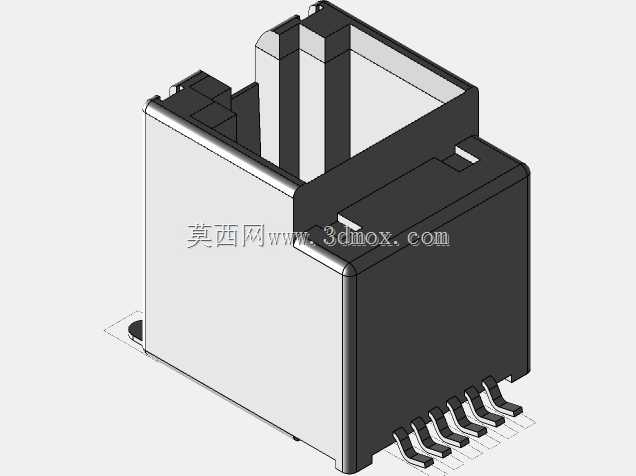

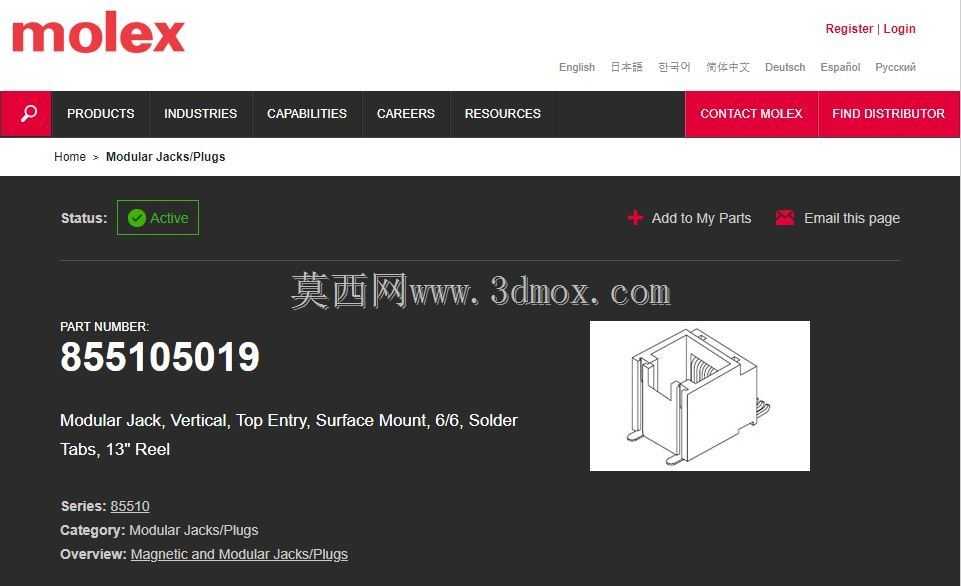

顶部入口带焊钉6P6C RJ12模块化SMT插孔

　　在工业控制板卡、小型通讯终端、嵌入式传感设备的板级互连设计中，这类顶部入口的6P6C RJ12模块化插孔是非常常见的板载互连部件，区别于常规侧插式RJ类接口，顶部入口的结构能够适配设备外壳顶面的出线需求，常见于桌面式通讯模块、壁挂式采集终端、小型程控接口单元这类需要从设备上表面引出通讯线缆的场景，避免侧方出线带来的线缆弯折半径不足、设备贴墙安装时线缆挤压的问题。从实际使用的功能层面看，这款带焊钉的SMT插孔主要承担RJ12规格水晶头的机械固定与电气连通作用，6P6C的触点排布可兼容6线制的串行通讯、信号传输需求，既可以用于常规的电话类语音信号连接，也可承载工业场景下的RS232、RS485这类低速串行通讯信号，

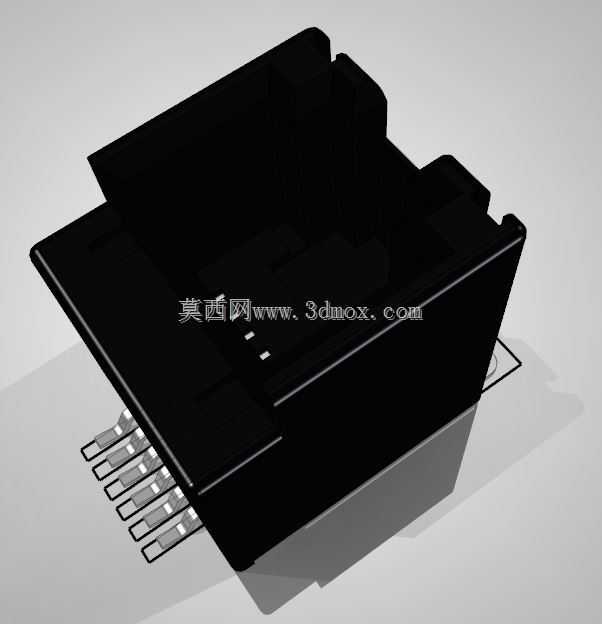

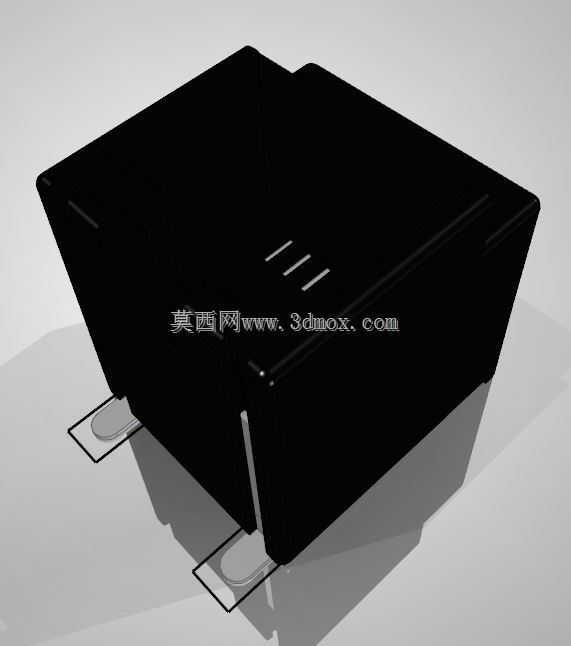

　　部分小型传感组网场景中也会用这类接口作为设备的调试、配置端口，相比普通排针类接口，RJ类接口带水晶头锁扣结构，连接后抗拉扯能力更强，不易因设备震动、线缆拖拽出现接触不良的问题。设计层面上，这款插孔采用SMT表贴工艺适配，两侧的焊钉结构是设计中的关键细节，区别于全表贴无固定桩的同类接口，两侧伸出的焊钉在过回流焊时能够与PCB板上对应的焊盘形成牢固的机械连接，大幅提升接口的整体抗推力，能够承受水晶头插拔过程中产生的侧向、纵向作用力，避免多次插拔后接口焊盘脱落、接口本体歪斜的问题，这一结构设计对于需要频繁插拔调试的设备接口来说尤为重要，能够显著提升接口的机械使用寿命。从安装边界与尺寸适配角度看，这类接口的本体采用黑色绝缘塑壳主体，

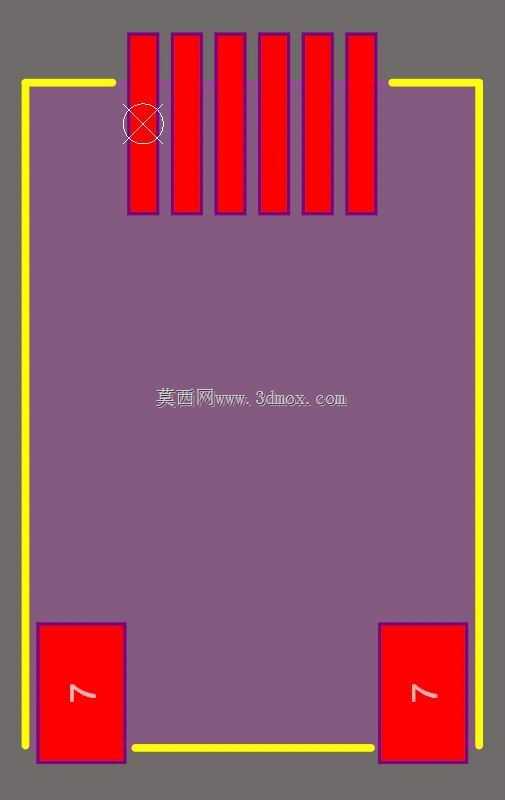

　　塑壳的导向槽结构做了适配RJ12水晶头的倒角导入设计，插接口内部的触点弹片采用弹性合金材质，保证多次插拔后的接触压力稳定，不会出现接触电阻过大导致的信号衰减问题。在PCB布局时，需要注意接口本体下方的禁布区设置，避开表层走线与过高的表贴元件，两侧焊钉的焊盘需要做适当的钢网开口优化，保证回流焊时焊锡量充足，避免虚焊；顶部入口的结构决定了接口的插合方向垂直于PCB板面，因此在设备外壳设计时，需要在对应位置预留匹配的开口，开口尺寸需要略大于接口的插入口外轮廓，同时预留0.2-0.3mm的装配公差，避免外壳与接口本体干涉导致水晶头无法完全插合到位。实际选型应用中，这类接口的塑壳耐温参数需要匹配回流焊的温度曲线，

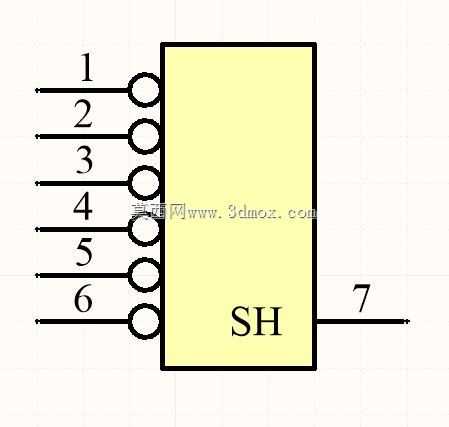

　　保证过炉过程中不会出现塑壳变形、触点移位的问题，触点的镀层厚度也需要满足至少500次插拔的使用寿命要求，适配工业场景下的调试、维护需求。不同于通孔安装的RJ接口，SMT表贴的结构能够兼容单面板的回流焊工艺，减少波峰焊工序，降低板卡加工的流程复杂度，同时两侧焊钉的结构弥补了纯表贴接口机械强度不足的短板，在不增加额外装配工序的前提下提升了接口的结构可靠性。在布线层面，接口的6个信号引脚需要做等长处理吗？对于低速通讯场景来说其实不需要做严格的等长控制，只需要做好差分信号的阻抗匹配，同时在接口位置预留ESD防护器件的焊盘位置，将防护器件尽量靠近接口引脚布置，缩短浪涌信号的泄放路径，提升接口的抗静电、抗浪涌能力。另外，接口本体的定位柱设计（如果有）需要与PCB上的定位孔精准对应，保证贴装时的定位精度，避免出现贴装偏移导致的焊盘对位不准问题。从实际装配的角度看，顶部插入口的结构在设备内部的空间占用上更偏向垂直方向，对于板卡周边的侧向空间要求更低，适合板卡边缘空间紧张、无法布置侧插接口的紧凑型设备设计，比如小型的物联网采集网关、桌面式串口服务器、嵌入式控制模块这类产品，能够在有限的板卡空间内完成通讯接口的布置，同时保证线缆连接的操作便利性，不需要在设备侧面预留额外的插拔操作空间，设备可以做到更紧凑的外形尺寸。
