夏普GP2Y0A2模拟测距红外传感组件

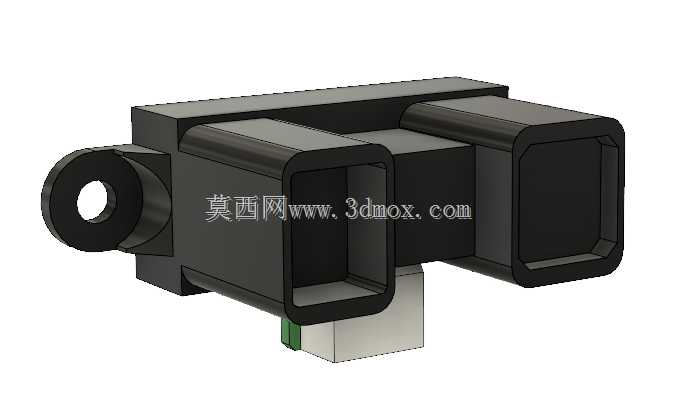

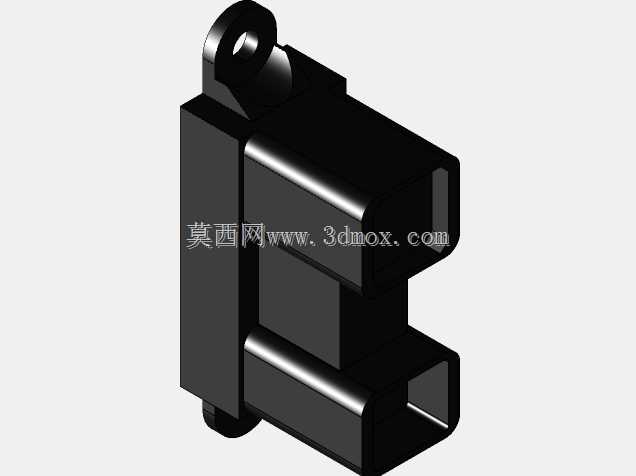

这款红外测距传感组件常被集成在小型移动机器人的避障回路、智能门禁的人体接近触发单元、工业流水线的工件到位检测工位中，作为非接触式距离反馈的核心感知部件，不需要与被测物体产生物理接触就能输出对应距离的模拟电信号，避免了接触式检测带来的工件刮损、探头磨损问题，在粉尘、弱光的常规工业现场环境下也能保持稳定的检测输出。从结构设计来看，整个组件采用一体化封装布局，光学发射与接收端做了独立的腔室分隔，避免内部光线串扰影响检测精度，镜头端的圆形开孔做了倒角处理，既可以减少杂散光进入接收光路，也能在安装时避免边缘毛刺刮伤配套的防尘滤片。侧面的两个方形凸台是光学路径的屏蔽结构，内部对应发射管与接收管的安装位，凸台的壁厚经过校核，既能阻挡外部侧向光线干扰，也不会额外占用过多安装空间，底部伸出的引脚座做了定位凸缘，在焊接到PCB板时可以快速对位，避免焊盘错位导致的焊接不良。安装边界方面，组件左侧带通孔的凸耳是主安装固定位，通孔内径适配M2规格的固定螺丝，安装面到镜头端面的距离经过精准控制，当采用沉头螺丝固定时，螺丝头部不会突出到镜头前方遮挡检测光路，组件整体的外形轮廓方正，除左侧安装耳外其余部分无外凸结构，在密集排布的传感阵列中可以紧贴相邻组件安装，不会产生结构干涉。实际选型使用时需要注意，该组件的检测量程覆盖10cm到80cm的常用近距检测区间，输出的模拟电压值与检测距离呈非线性对应关系，在结构设计时需要预留出信号调理电路的板上空间，同时安装位置要远离强红外辐射源，避免热源干扰导致的检测数值漂移。组件底部的引脚排布采用标准间距设计，既可以直接插焊在主控板上，也可以通过接插件连接延长线束，适配不同设备的内部布线需求，外壳采用哑光黑色工程塑料材质，既可以减少自身反光对检测的干扰，也具备一定的绝缘性能，避免与设备金属外壳接触产生短路风险。在做三维装配校核时，需要重点确认镜头端面到被测物体运动路径的垂直距离，保证检测区间覆盖工件的运动范围，同时要给安装耳预留足够的螺丝拧入操作空间，避免装配时工具与周边结构产生碰撞。
