夹紧式梅花弹性联轴器结构设计

这类梅花弹性联轴器常应用在伺服传动、步进电机输出端、小型泵组动力衔接、轻载输送线驱动端等场景，核心作用是补偿两连接轴之间的径向、角向与轴向偏差，同时依靠中间弹性体吸收传动过程中的振动冲击，避免硬连接带来的轴承额外负载，延长整套传动链的使用寿命。

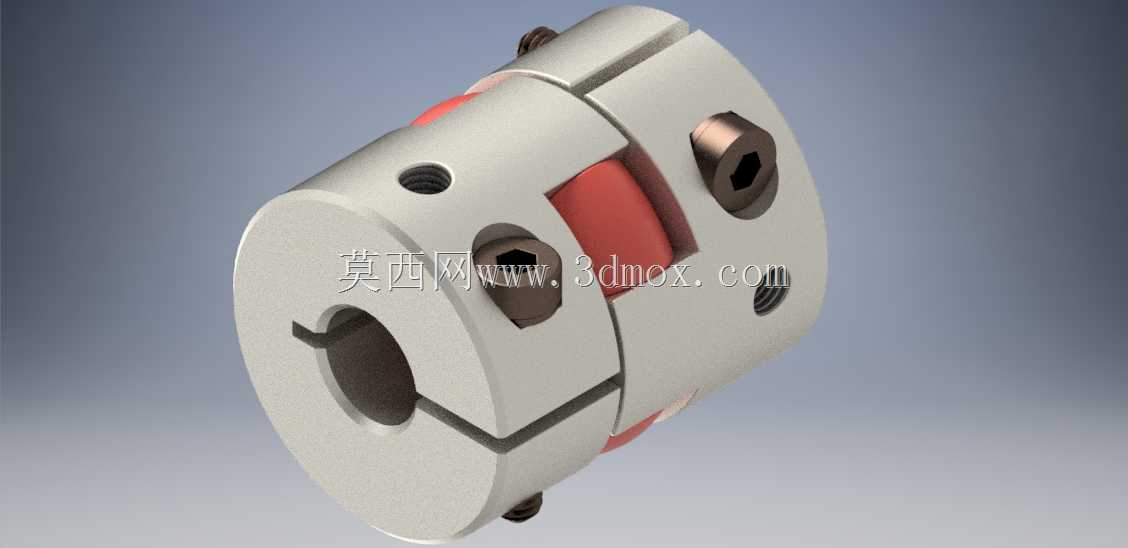

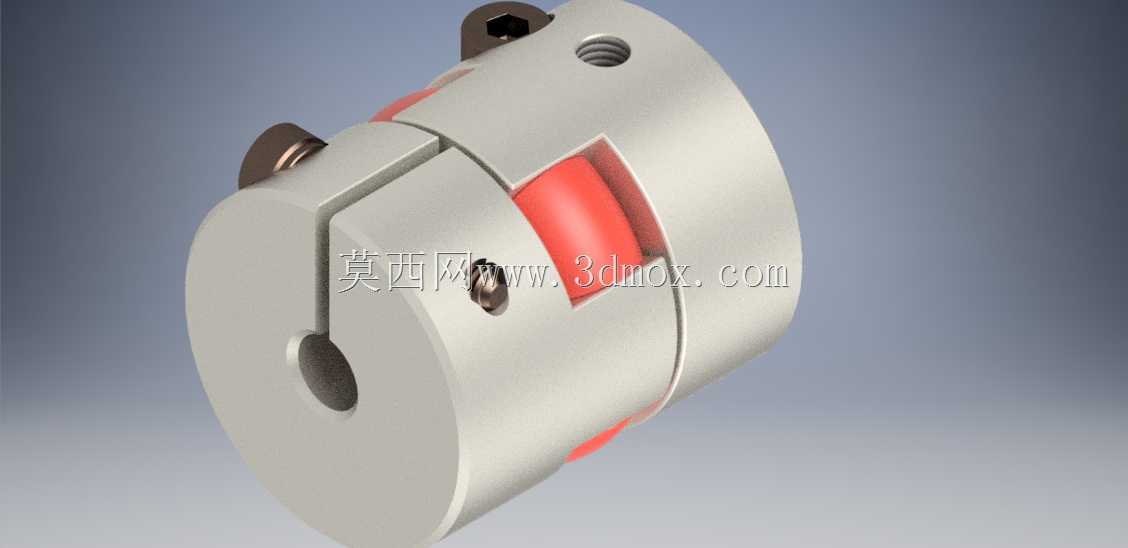

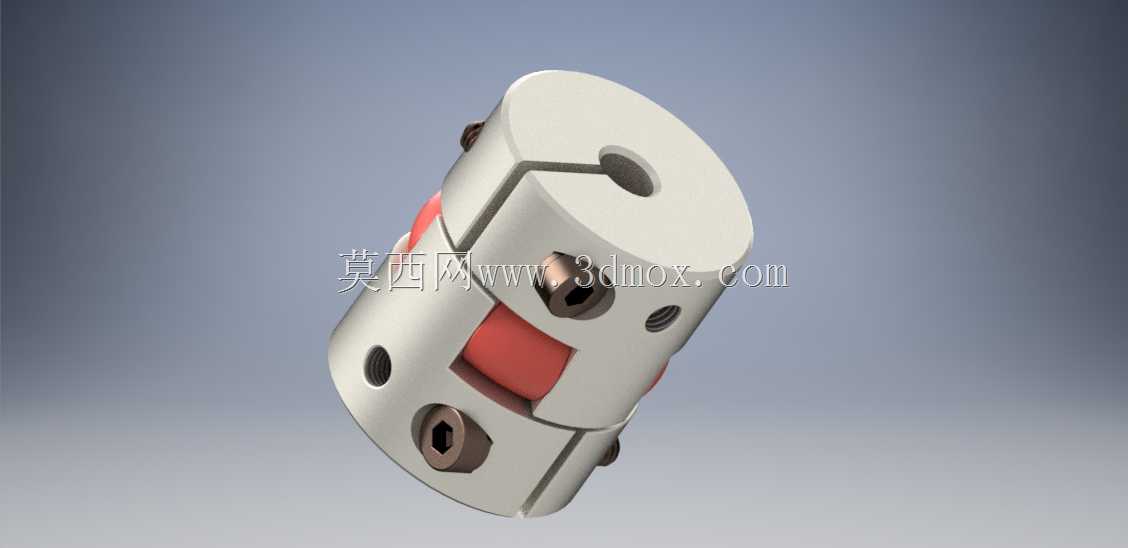

从结构设计来看，两端的金属毂体采用铝合金材质加工，夹紧式的锁紧结构不需要在轴端加工键槽，只需拧紧侧面的内六角紧定螺钉，就能让毂体的开口缝收缩抱紧轴面，安装时不需要大幅挪动两端的动力端与负载端设备，拆装维护的效率远高于传统键连接式联轴器，尤其适合安装空间紧凑、后期需要频繁调整传动位置的小型自动化设备。中间的红色弹性体为聚氨酯材质，邵氏硬度通常在90A左右，既具备足够的扭矩传递刚度，又能在启动、正反转切换的瞬间缓冲冲击，同时可以抵消两轴对中时存在的微小误差，避免轴承受偏载力过早失效。

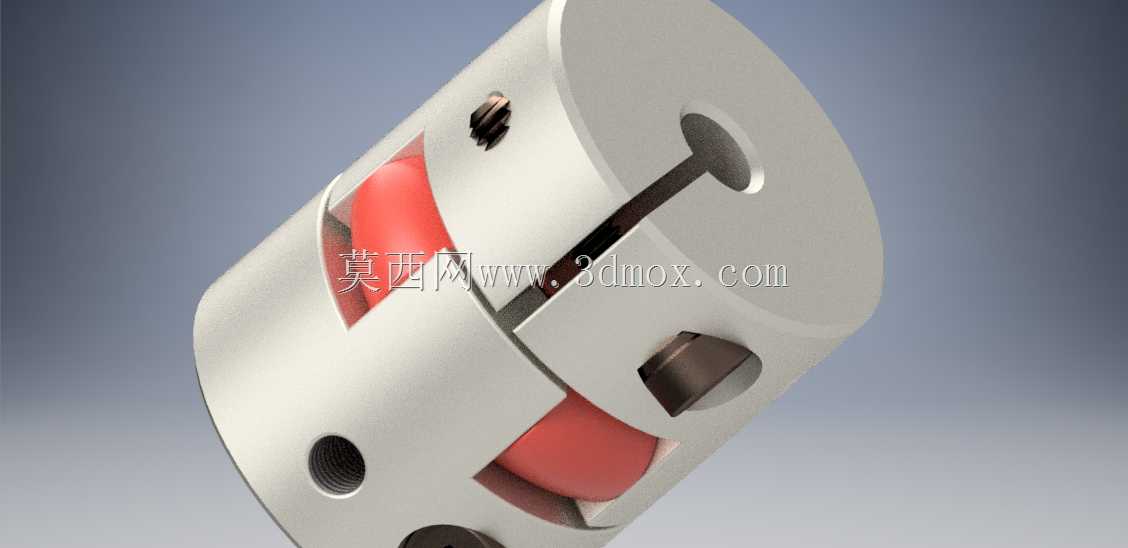

设计过程中首先要确定额定传递扭矩的冗余量，通常按实际负载扭矩的1.5-2倍选型，避免过载时弹性体碎裂导致传动中断。毂体的开口缝宽度控制在1.5-2mm，既保证夹紧时的收缩量足够抱紧不同公差的轴径，又不会因为缝宽过大导致毂体刚性不足。侧面的紧定螺钉采用内六角圆柱头结构，沉孔设计保证螺钉拧紧后端面不超出毂体外圆，避免运转时剐蹭周边的设备护罩或管线。

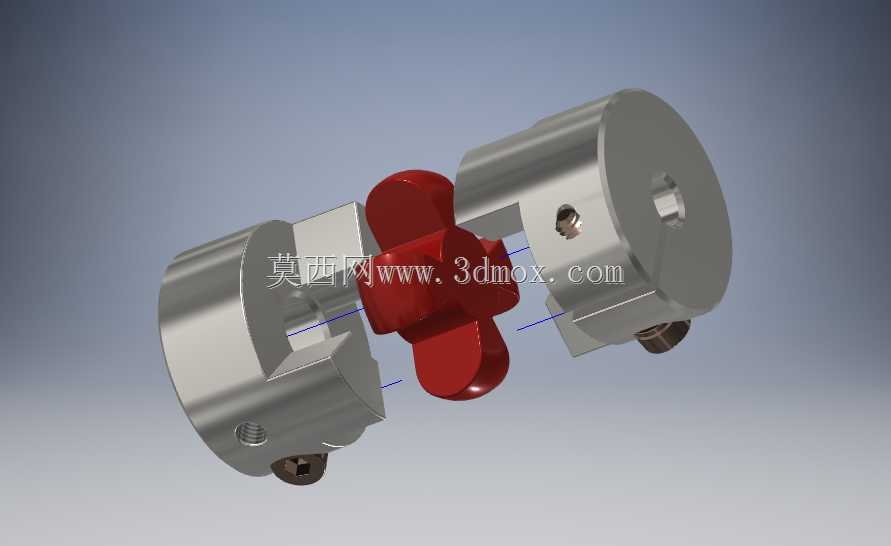

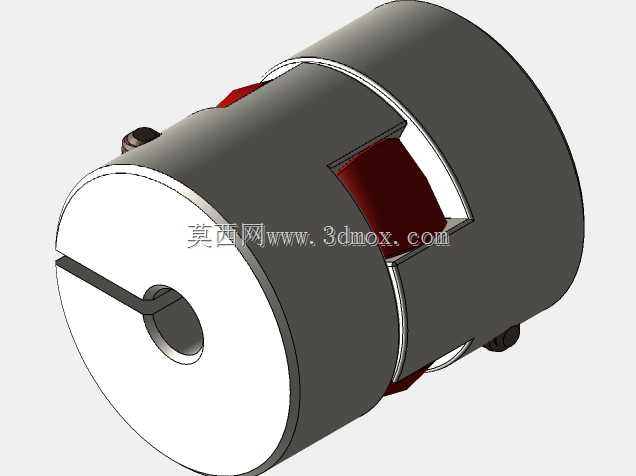

安装边界方面，这类小规格联轴器的总长通常在30-50mm区间，外圆直径在20-30mm，两端的轴孔适配范围覆盖6mm到16mm的常见输出轴径，安装时要保证两轴的径向偏差不超过0.2mm，角向偏差不超过1度，轴向预留1-2mm的窜动间隙，避免弹性体被过度挤压提前老化。弹性体采用瓣状梅花结构，和两端毂体的凸爪完全啮合，传动时没有回转背隙，非常适合对传动精度有一定要求的数控设备、检测仪器传动场景，日常维护只需要定期检查弹性体的磨损情况，不需要额外加注润滑脂，运维成本极低。在三维建模过程中，要重点还原夹紧缝的间隙、紧定螺钉的沉孔深度、弹性体的瓣型弧度，保证装配时各部件没有干涉，模拟夹紧状态时可以验证毂体的变形量是否在合理区间，避免实际生产时出现抱紧力不足或者毂体开裂的问题。
