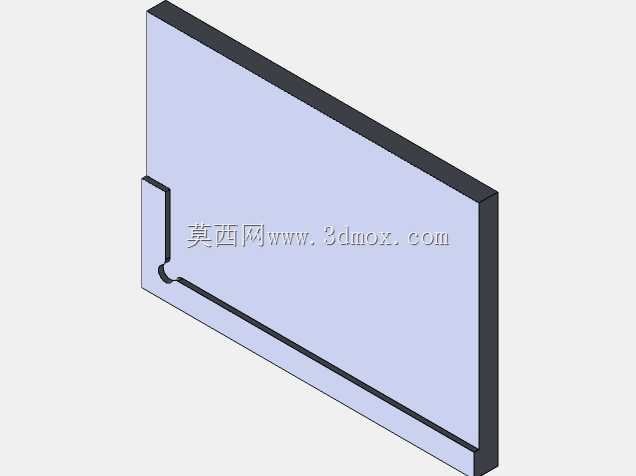

PCB铣削加工用对位基准工装基座

在双面PCB板的数控铣削加工场景中，双面板翻面后的坐标对位偏差一直是困扰产线加工精度的核心问题，常规装夹方式仅靠台钳或挡块定位，翻面后X、Y轴原点偏移量往往超过0.05mm，无法满足薄铜层均匀蚀刻前的铣削加工精度要求，这款基准基座正是针对该加工痛点设计的专用定位工装。该基座主体采用整块矩形金属基材加工而成，安装基准面经过精磨处理，平面度控制在0.01mm以内，装夹时可直接吸附在数控铣床的磁性工作台上，或通过侧边的安装孔位锁附在工装台面上，安装边界可适配市面上绝大多数行程在300mm以上的立式数控铣床、精雕机的工作台面，无需额外改造设备装夹结构。设计阶段特意将基座的定位基准面设置为与Z轴进给方向完全平行，同时在基座侧边加工出两个分别与X轴、Y轴进给方向完全平行的定位挡边，挡边的直线度公差控制在0.008mm以内，配合基座平面上开设的定位卡槽，可在PCB板第一次装夹时就完成初始原点的标定，当第一面铣削完成翻面后，只需将PCB板的两个基准边再次贴合对应挡边卡入卡槽，即可快速还原X、Y轴的加工原点，无需重新分中找正，大幅缩短翻面装夹的辅助时间。基座上的定位卡槽边缘做了R0.2mm的圆角过渡处理，避免装夹时刮伤PCB板的基材边缘，同时卡槽的深度设计为1.5mm，既可以保证定位时的卡合限位强度，又不会遮挡PCB板的加工区域，适配厚度在0.8mm-2.0mm之间的常规双面覆铜板装夹需求。实际加工使用时，配合刀尖圆弧半径0.1mm或0.2mm的平头铣刀，可将双面板翻面后的加工对位误差控制在0.02mm以内，保证双面铜层铣削后的隔离边对齐度满足工艺要求，避免出现双面线路错位、隔离边铣偏导致的电路板报废问题。基座的整体结构无多余的复杂曲面，加工工艺性好，普通三轴数控铣床即可完成全部加工工序，后期维护只需定期精磨基准面和定位挡边即可长期保持定位精度，适合小批量多品种的PCB打样加工车间作为通用定位工装使用。
