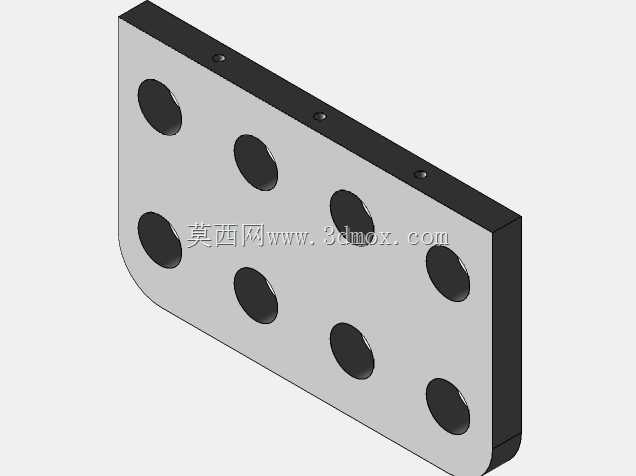

八孔位CNC加工用夹头夹持基座

这款八孔位夹头夹持基座，是数控加工工序里常用的工装定位部件，主要适配立式加工中心、数控铣床这类设备的多工位装夹需求，在批量加工小型轴类、套类零件时，能一次性完成多个工件的装夹定位，减少反复拆装夹具的辅助时间，提升单批次加工的节拍效率。从结构设计来看，基座主体采用矩形板状构型，其中一侧长边做了圆弧过渡处理，避免直角棱边在工位调整、工件上下料过程中划伤操作人员或磕碰工件表面，整体厚度经过受力校核，在夹紧力作用下不会出现翘曲变形，保证每个装夹点位的位置精度稳定。八个夹头安装孔采用对称排布的布局，孔位之间的间距经过严格计算，既保证相邻夹头装夹工件时不会出现干涉，也能最大化利用基座的安装面空间，适配不同直径规格的弹性夹头安装，每个安装孔的端面都做了沉台处理，能保证夹头装入后端面贴合度达标，避免装夹后出现同轴度偏差。基座的侧边设置了三个定位锁紧孔，用于将整个夹持基座固定在机床工作台或者专用工装底板上，孔位的位置精度按照IT7级公差控制，安装后基座的上平面与工作台面的平行度可以控制在0.02mm以内，满足精密加工的装夹基准要求。在实际生产场景中，这类夹持基座常配合多工位工装板使用，在小型精密零件的量产线上，操作人员可以提前在基座的各个夹头上预装待加工工件，加工完成后可以快速整组更换预装完成的基座，把机床的待料停机时间压缩到最低。设计过程中重点考量了夹持刚性与安装便利性的平衡，没有多余的冗余结构，整体重量控制在单人可搬运的范围内，方便不同机床工位之间的调度使用，基座的安装边界尺寸适配常见的小型加工中心工作台T型槽间距，不需要额外制作过渡连接板就可以直接固定，降低了产线工装适配的成本。圆弧过渡的侧边除了安全防护作用外，也能在清理加工切屑时避免切屑在边角堆积，方便日常的工位清洁维护，减少切屑残留进入夹头安装孔造成的装夹精度损失。
