IPG15W808nm半导体激光二极管结构

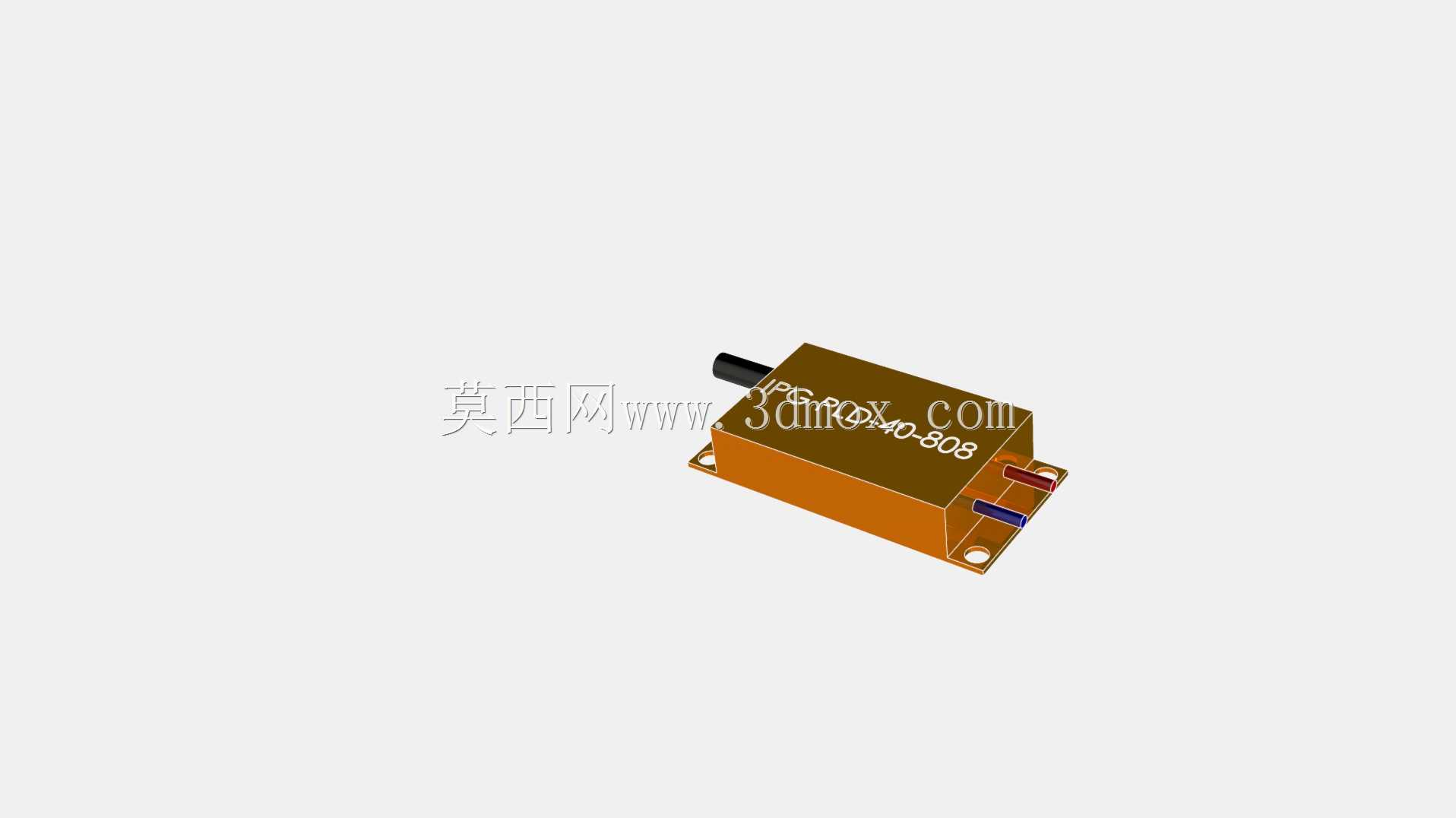

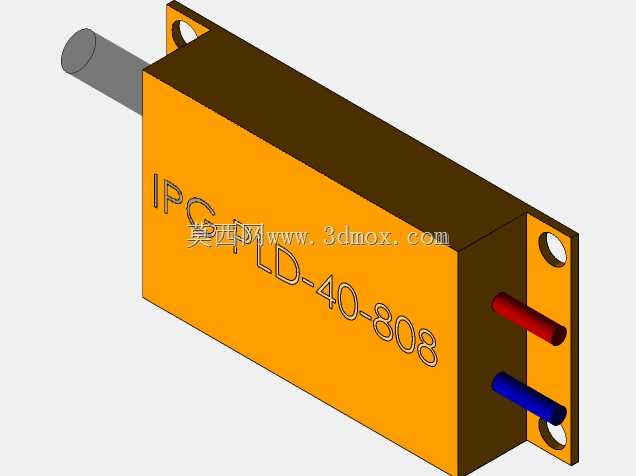

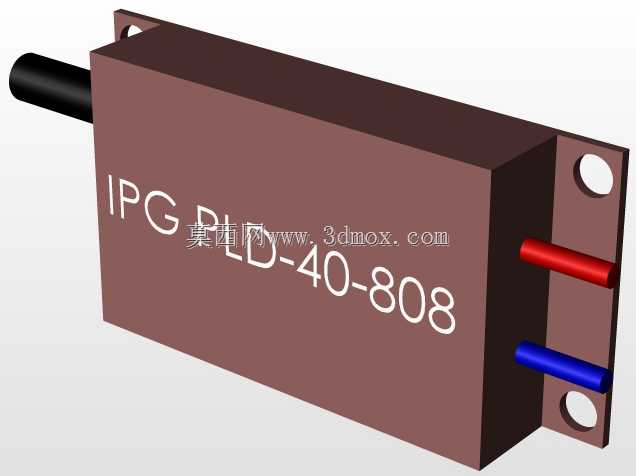

在工业激光加工设备的选型与结构适配环节，这类15W输出功率、808nm发射波长的半导体激光二极管，是中小功率激光系统里的核心发生部件，常被集成在激光打标机的泵浦源模块、小型塑料激光焊接工位、3D打印的激光烧结单元以及科研实验的光路搭建场景中，区别于大功率光纤激光器的分体式结构，该款器件采用一体化封装设计，能直接通过侧边的安装法兰完成设备内部的固定，不需要额外设计复杂的夹持工装。从结构设计逻辑来看，器件主体采用长方体金属密封壳体，壳体两侧延伸出带安装孔的法兰边，安装孔位的中心距、孔径尺寸都匹配工业标准光电安装间距，安装时只需在设备安装板上预制对应位置的螺纹孔，就能通过螺丝完成快速固定，壳体侧面伸出的圆柱状输出端为激光发射窗口，设计时需要在对应安装位置预留足够的光路避让空间，避免其他结构件遮挡激光输出路径，壳体端面的红、蓝两个接线柱分别对应电源正负极，接线时需要预留足够的线缆弯折半径，避免线缆过度弯折导致的接线端松脱。器件的壳体表面做了氧化发黑处理，一方面能提升壳体的散热效率，工作时产生的热量可以通过壳体直接传导到安装基板上，配合设备的散热系统维持稳定的工作温度，另一方面也能减少环境杂散光对激光输出的干扰，密封式的壳体设计可以阻挡加工现场的粉尘、切削液雾气进入器件内部，适配工业车间相对复杂的使用环境。做整机结构排布时，需要注意该器件的安装边界，输出端前方不能布置高反光的金属结构件，避免反射激光回射损伤器件内部的发光芯片，接线端一侧要预留至少15mm的接线操作空间，方便后期维护时的线缆拆装，法兰安装面需要保证平面度，避免安装时壳体受挤压变形导致内部光路偏移。这类半导体激光二极管相比同功率的气体激光器，体积更小、电光转换效率更高，不需要复杂的光路校准结构，在紧凑型激光设备的结构设计中，能有效压缩整机的内部安装空间，降低设备整体的体积与重量，建模时还原的安装孔位、接线柱位置、输出端尺寸都可以直接用于整机的干涉检查，提前排查结构排布时的空间冲突问题，减少后期样机调试时的改模工作量。
