精工LTP02-245-13热敏打印组件结构设计

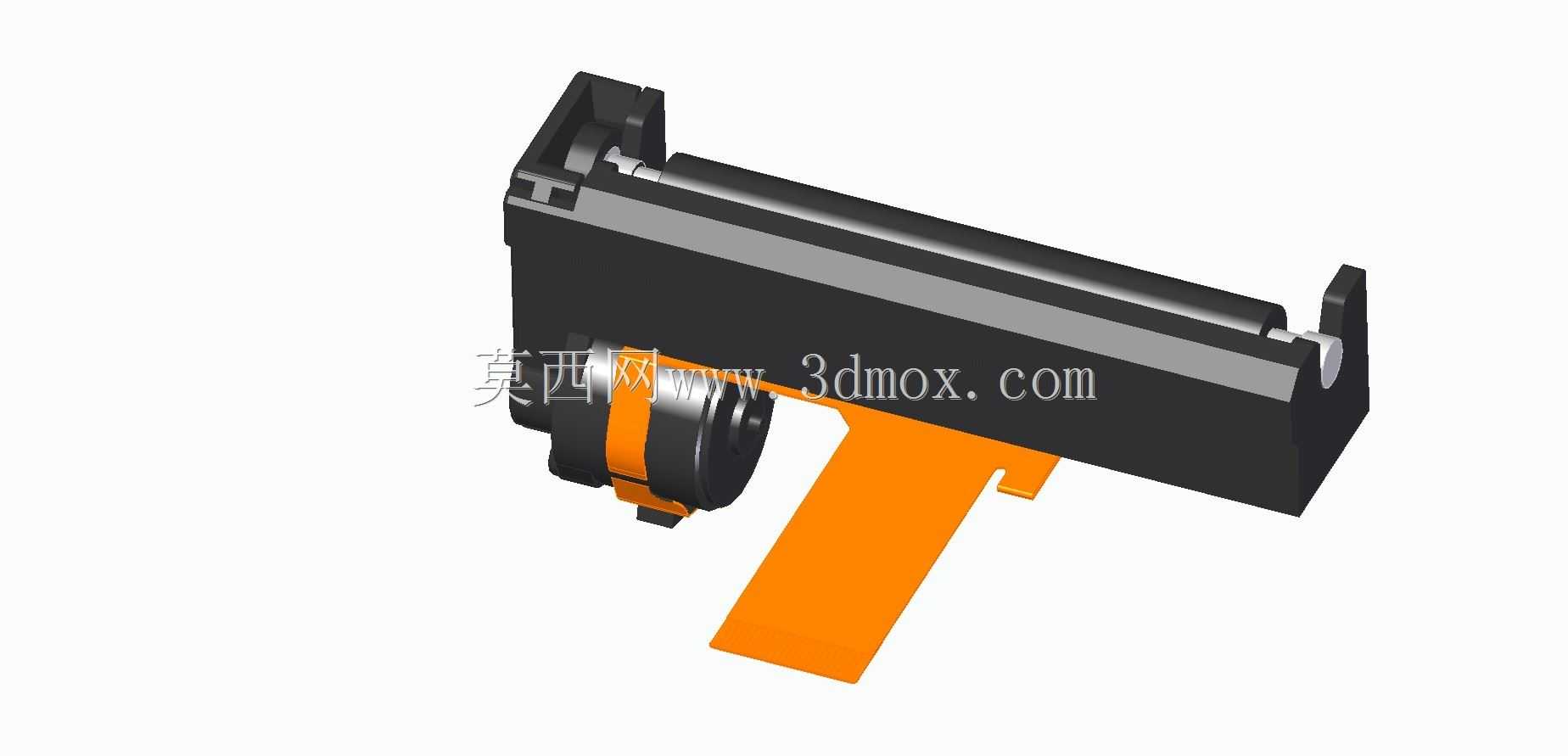

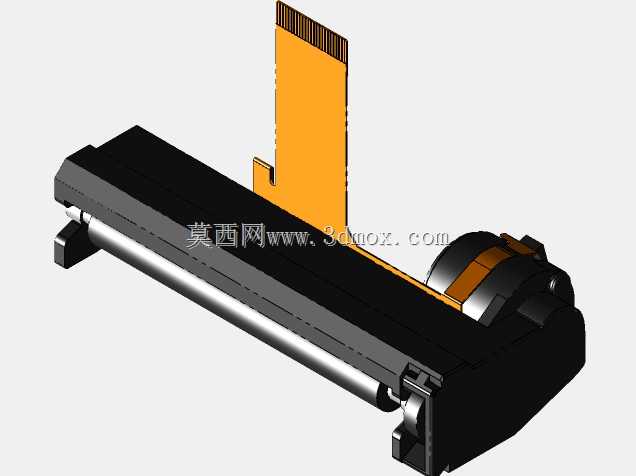

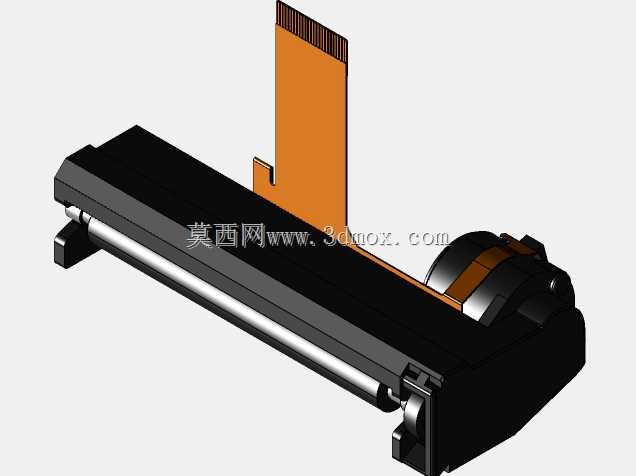

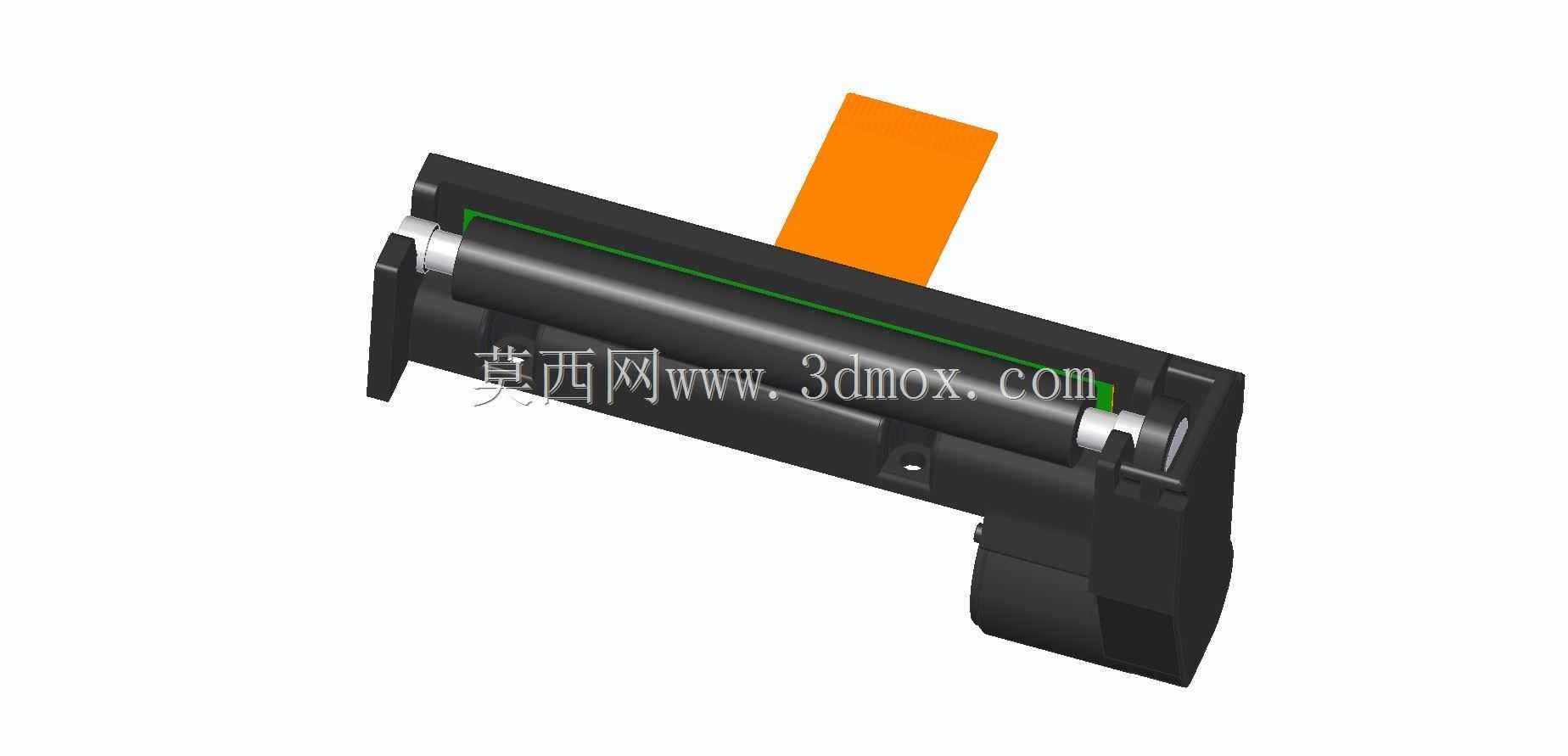

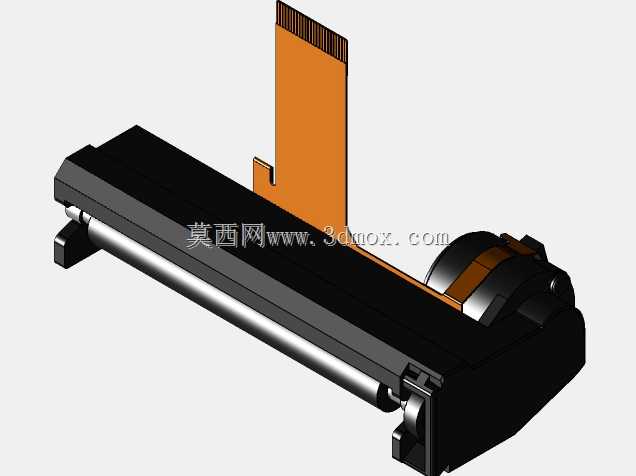

在嵌入式打印设备的选型与结构适配环节，这类紧凑型热敏打印组件常被应用在便携检测仪器、工业手持终端、自助服务终端的小票输出模块中，区别于桌面级打印设备，这类组件需要在极小的安装空间内完成走纸、热敏成像、排线连接的全部功能，对结构件的配合精度要求极高。从结构设计逻辑来看，该组件将热敏成像头、走纸辊支撑结构、排线引出端做了一体化集成，主体黑色结构件为耐高温工程塑料材质，既承担了热敏头的定位基准作用，也预留了纸卷仓的配合安装卡位，橙色的FPC排线引出端做了防拉扯的结构补强，避免设备装配或后期维护时排线弯折断裂。实际选型适配时，首先要确认组件的安装边界尺寸，其横向长度适配58mm标准热敏纸宽，安装固定孔位分布在组件两端的凸台位置，垂直方向的安装高度需要预留出走纸辊的转动空间，同时要在排线引出侧预留至少10mm的排线弯折半径，避免长期使用后排线铜箔断裂。功能层面，该组件外露的两个结构件分别为热敏头压合卡扣与纸卷定位挡片，压合卡扣用于锁定走纸辊与热敏头的贴合间隙，保证打印时热敏纸与发热点的接触压力均匀，避免出现打印字迹深浅不一的问题；纸卷定位挡片则用于适配不同卷径的热敏纸卷，防止走纸过程中出现纸张偏移卡纸。设计这类组件的三维结构时，需要重点关注热敏头安装面的平面度公差，通常要控制在0.05mm以内，否则会出现局部打印缺划的问题；同时走纸辊的同轴度公差也要严格控制，避免走纸过程中出现纸张走偏、褶皱的情况。在工业仪器场景应用时，这类组件还要考虑环境温度对结构件形变的影响，主体支撑结构选用的工程塑料需要满足-10℃到60℃的工作温度范围，避免高低温环境下结构件形变导致热敏头贴合间隙变化，影响打印效果。装配环节中，组件与设备主板的连接通过FPC排线直接插接，不需要额外的转接板，进一步压缩了设备内部的占用空间，适合对体积要求严苛的精工类检测仪器使用。走纸通道的结构设计做了圆弧过渡处理，减少热敏纸走纸过程中的阻力，降低卡纸概率，同时在出纸口位置预留了撕纸刀的安装卡位，用户可根据实际需求选配锯齿形撕纸结构，方便打印完成后手动撕取小票。
