皮带传动练习用滑轮三维结构设计

日常做机械结构入门练习时，这类滑轮结构是绕不开的典型案例，很多刚接触三维建模的从业者，都会从这类带安装基座的传动件入手，熟悉从二维轮廓到三维实体的建模逻辑。从实际应用场景来看，这类带集成安装座的滑轮，大多用在小型轻工设备的皮带传动副里，比如桌面级输送装置、小型工装的动力传递工位，不需要额外设计复杂的安装支架，自身的基座就预留了安装柱位，能直接固定在设备的安装面板上，减少额外的加工配套件。

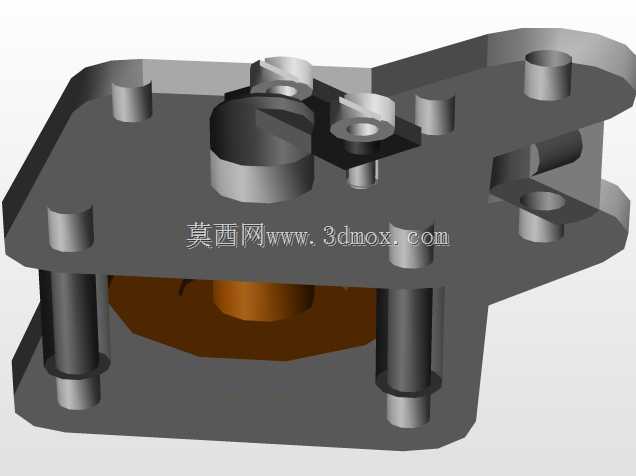

从功能特性上看，这个结构把滑轮的转动腔体和安装支撑做了一体化设计，下方的棕色轮槽部分是和皮带直接接触的工作面，轮槽的弧度做了适配标准平皮带或者小型三角带的过渡，不会出现皮带运行时跑偏、卡滞的问题；四周的支撑柱既承担了上盖板和下基座的连接固定作用，也给中间的滑轮转动留出了足够的避让空间，不会出现转动时轮体和基座剐蹭的情况。

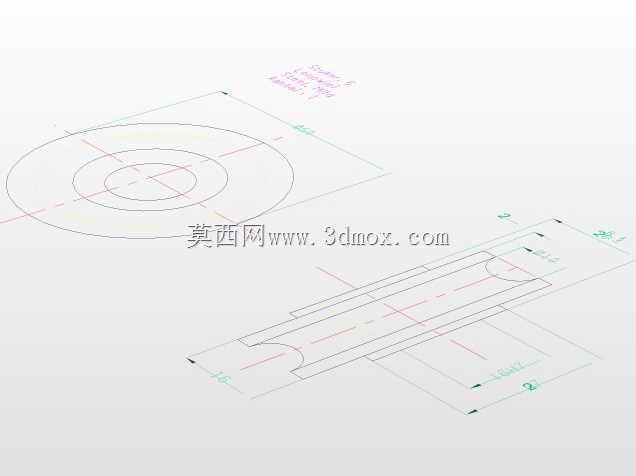

设计思路上，这个练习模型完全遵循从二维草图到三维特征的建模流程，先绘制基座的二维轮廓，通过拉伸得到基础基体，再逐一绘制安装柱、轮槽、定位凸台的截面轮廓，通过拉伸、切除、旋转这些基础特征完成整体结构，没有复杂的曲面特征，非常适合用来熟悉三维软件里的基础装配逻辑和特征父子关系。

从安装边界来看，基座的外轮廓是不规则的异形结构，几个安装柱的位置是按照安装面板的预留孔位做的对应布局，安装时不需要额外调整位置，直接通过柱位的轴孔配合穿入紧固件就能完成固定；中间滑轮的转动轴线和安装基座的底面保持平行，能保证皮带安装后张紧力均匀，不会出现单边磨损的情况；轮体的转动间隙预留了0.2毫米的装配余量，既不会因为间隙过大出现窜动，也不会因为间隙过小出现转动卡滞，完全符合小型传动件的常规设计公差要求。这类结构虽然是练习用模型，但所有的尺寸逻辑、安装逻辑都和实际工业场景里的小型皮带轮组件一致，能帮初学者快速建立传动件的设计思维，理解安装位、工作位、避让位三者之间的布局关系，避免后续做实际项目时出现结构干涉、安装不便的问题。
