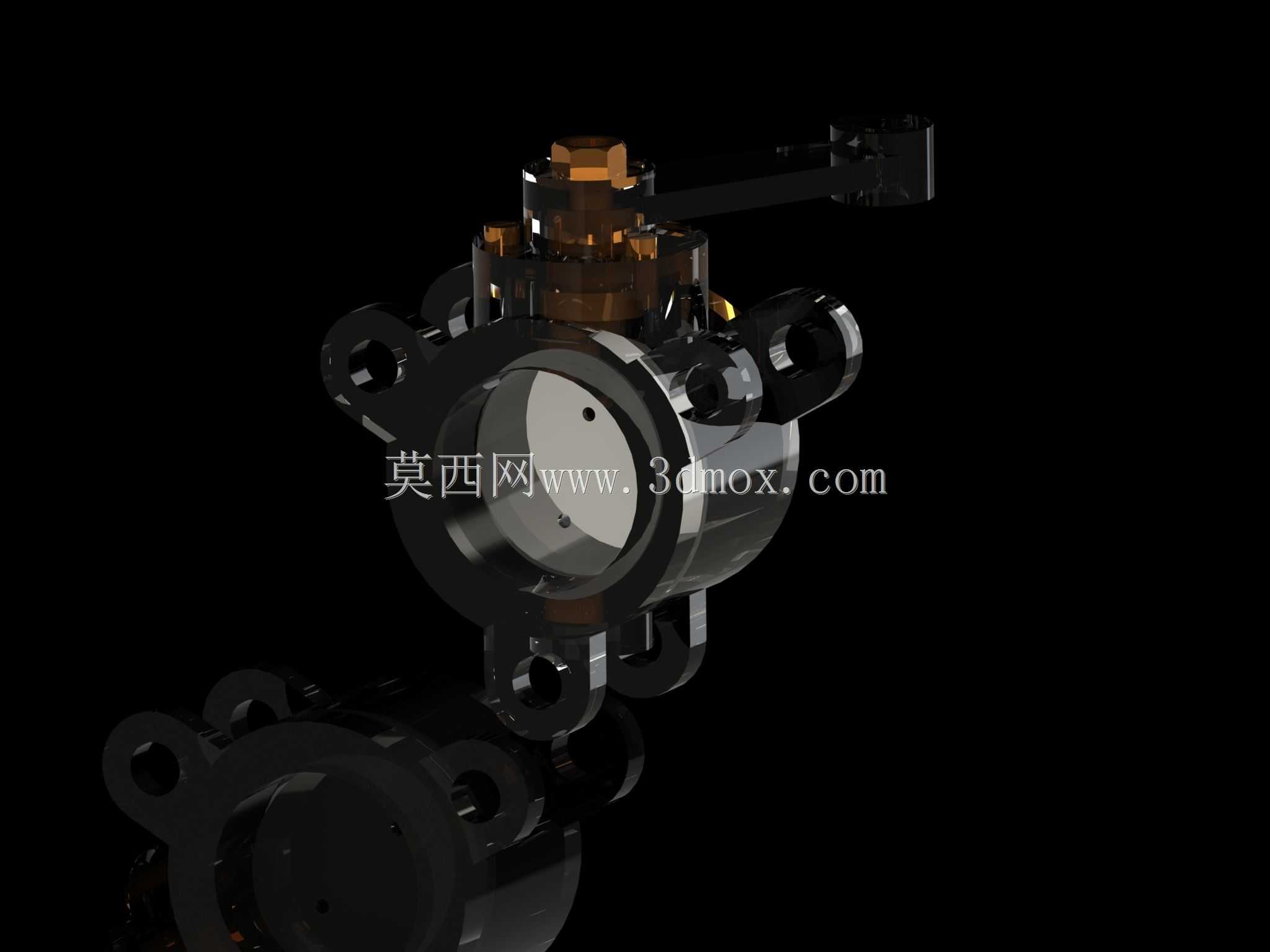

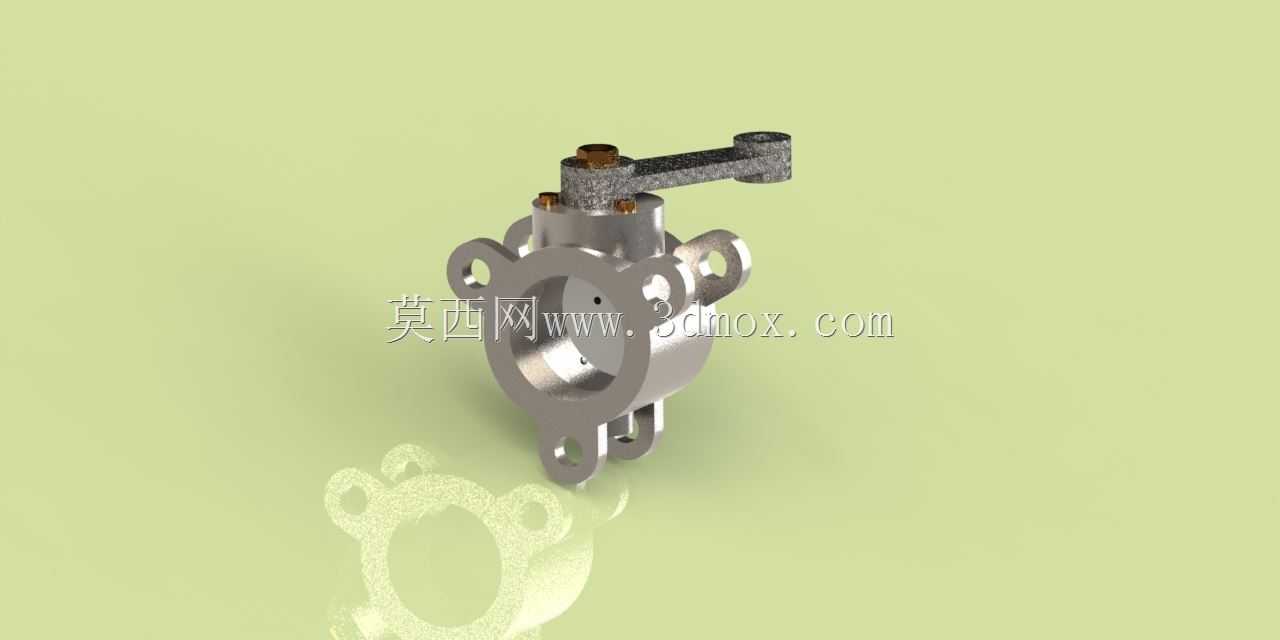

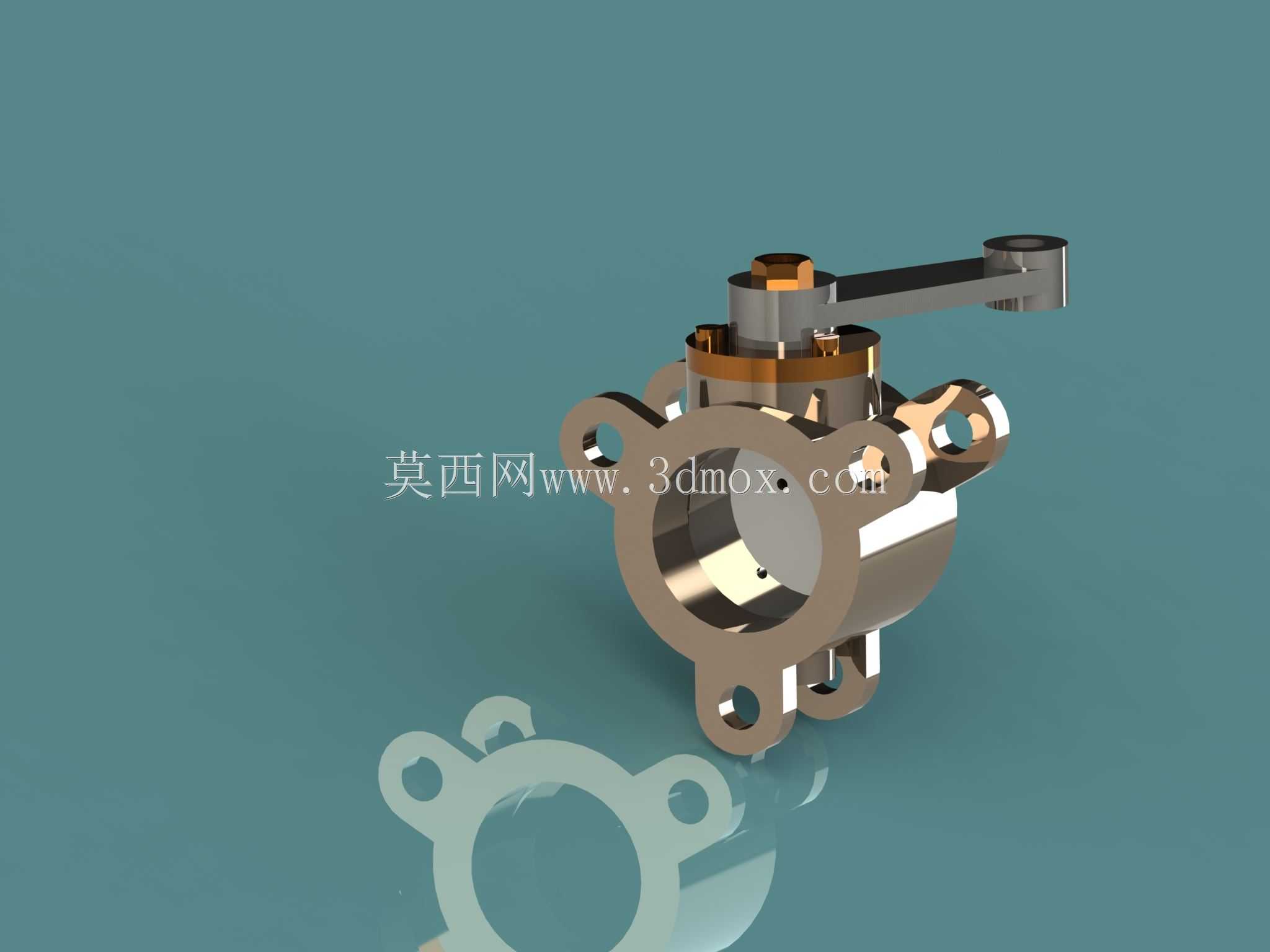

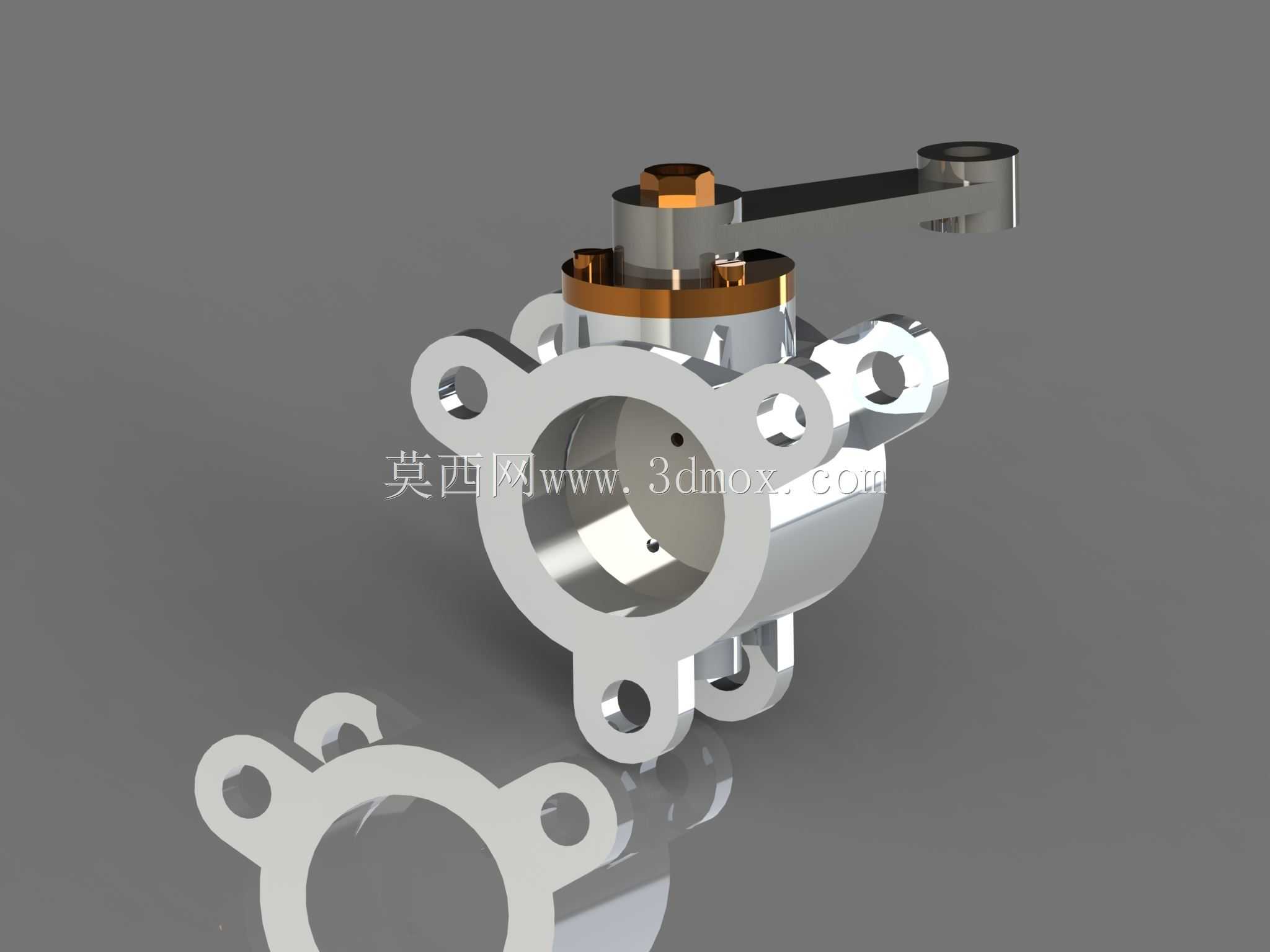

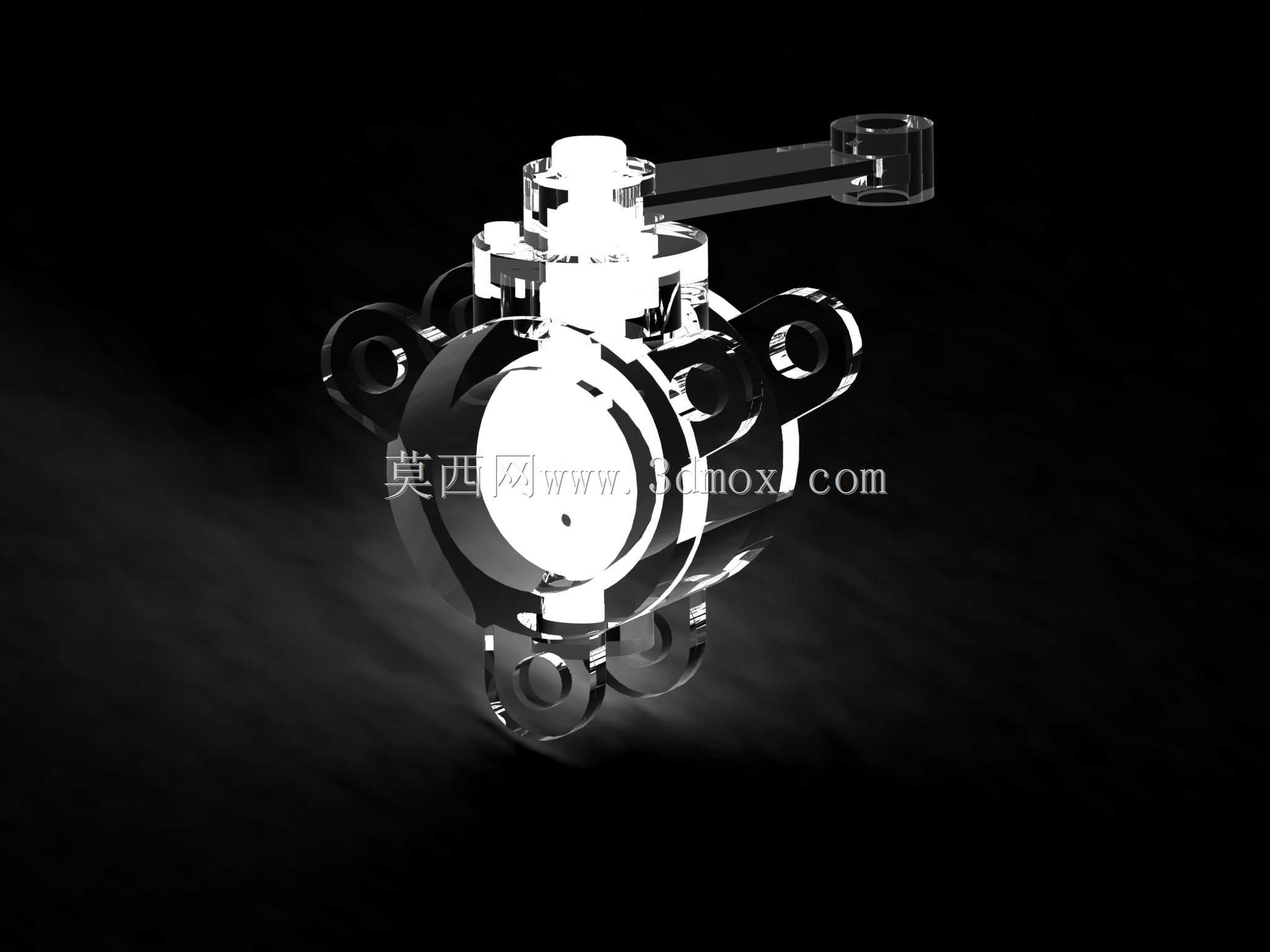

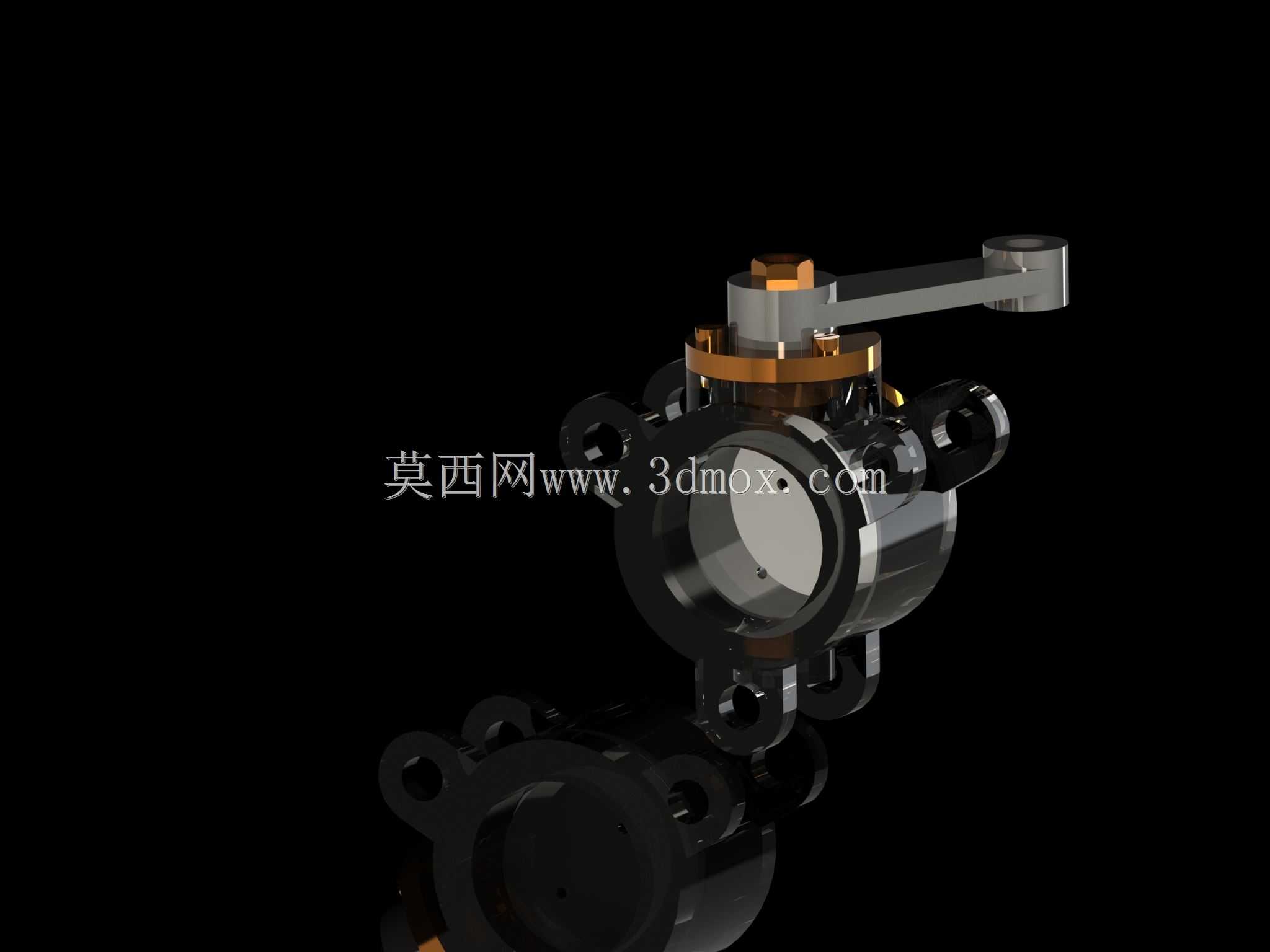

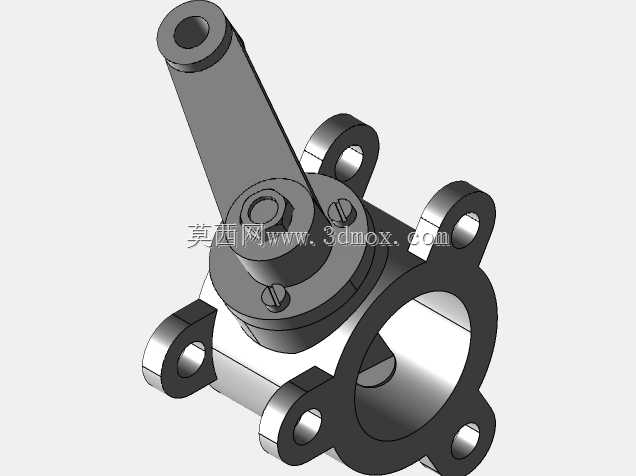

手动法兰式蝶阀三维结构设计

这款手动蝶阀的结构设计，核心围绕中小口径管路的截断与流量调节需求展开，适配给排水、暖通循环、轻工流体输送等常见工况的安装使用要求。从安装边界来看，阀体采用三耳法兰式连接结构，法兰端面的螺栓孔位完全匹配同压力等级的通用管路法兰标准，安装时无需额外加工转接件，法兰密封面的平面度公差控制在0.1mm以内，可配合非金属垫片实现可靠的端面密封，避免管路运行过程中出现外漏问题。驱动端采用杠杆式手柄结构，手柄的操作力矩经过反复校核，普通运维人员无需借助加力杆即可完成全开全关操作，手柄上预留的锁孔可在阀门调整到指定开度后穿入锁具固定，避免无关人员误动改变管路流量状态。阀体内部的流道采用直通式等径设计，介质流经阀门时的流阻远小于同口径截止阀，全开状态下几乎没有额外的压损，适合对管路压力损失有严格要求的循环系统使用。蝶板的密封副采用软硬复合结构，金属基体保证承压强度，密封面贴合弹性密封层，既可以在截断管路时实现零泄漏，也能在0-90度开度区间内实现线性流量调节，满足不同工况下的节流需求。建模过程中对所有运动部件做了干涉检查，手柄转动全行程内不会与阀体、法兰螺栓、外部管路保温层发生碰撞，阀杆与阀体配合处设置了多级密封结构，可承受1.6MPa的公称压力，长期运行也不会出现阀杆处外渗问题。整体结构没有冗余的复杂零件，日常维护时仅需拆开上端压盖即可更换密封件，无需将整个阀体从管路上拆下，大幅降低运维的工作量与停机时间。
