活塞曲柄传动机构装配结构设计

项目分类:3D模型 发布时间:2021-09-28 ID:296055
  • 活塞曲柄传动机构装配结构设计

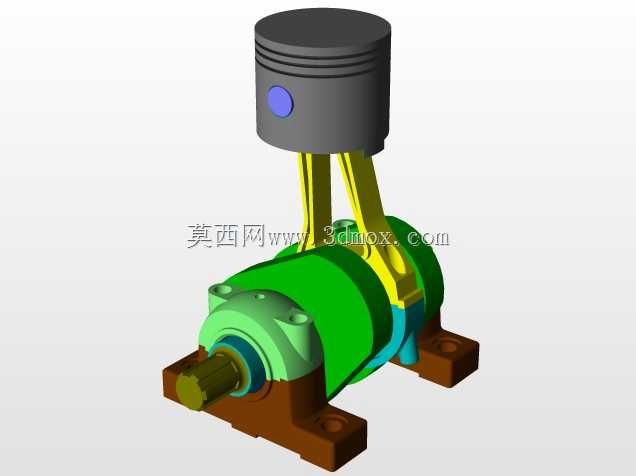

这套活塞曲柄装配结构,核心是实现直线往复运动与旋转运动的双向转换,在内燃机、往复式压缩机、柱塞泵等设备中是核心动力传递单元,日常接触的小型燃油动力设备、工业往复泵组里都能见到这套机构的身影。从结构设计逻辑来看,活塞部分采用圆柱筒体结构,顶部为封闭承压面,侧壁预留活塞环安装槽位,图中可见的蓝色标记点为活塞销孔定位标识,活塞销作为活塞与连杆的铰接件,需保证两者摆动自由度的同时,承受交变的燃气压力与惯性力载荷。连杆采用工字型截面设计,在保证抗弯、抗扭刚度的前提下尽可能降低往复运动质量,减少高速运转时的惯性冲击,大小端分别对应活塞销与曲轴曲柄销的安装位,轴瓦配合面需预留合理的润滑间隙,避免运转时出现干磨烧蚀。曲轴部分集成了平衡配重结构,图中绿色包覆区域为曲轴箱容纳段,两侧伸出的轴端为动力输出端与飞轮安装位,底部的棕色铸造支座为整套机构的安装基准,支座上的四个沉头安装孔需与设备基座的定位孔严格对中,安装面的平面度公差需控制在0.05mm以内,避免曲轴运转时出现附加弯矩导致轴颈磨损加速。设计过程中需重点校核运动干涉问题,活塞运行到上止点时,活塞顶面与气缸盖的压缩余隙需控制在合理范围,既要避免撞缸风险,也要保证燃烧室容积符合设计要求;连杆摆动到极限位置时,不能与曲轴箱内壁、气缸套下沿发生刮碰,所有运动副的配合公差需根据运转转速、载荷工况选取合适的配合等级,高速工况下还需对曲轴做动平衡校正,降低整机振动水平。整套机构的安装边界需匹配对应气缸的内径尺寸,支座安装孔的中心距、输出轴的轴径与伸出长度都要适配配套设备的安装空间,动力输出端可通过联轴器连接负载端,也可安装飞轮储存转动惯量,保证运转平顺性。在实际应用中,这套机构的可靠性直接决定了整套动力设备的使用寿命,每个铰接点的润滑通路设计、密封结构设计都需要结合工况做针对性调整,比如燃油发动机场景下需要考虑高温燃气的密封,压缩机场景下需要考虑压缩介质的泄漏防控。
