轮辐式铝挤压端盖结构设计

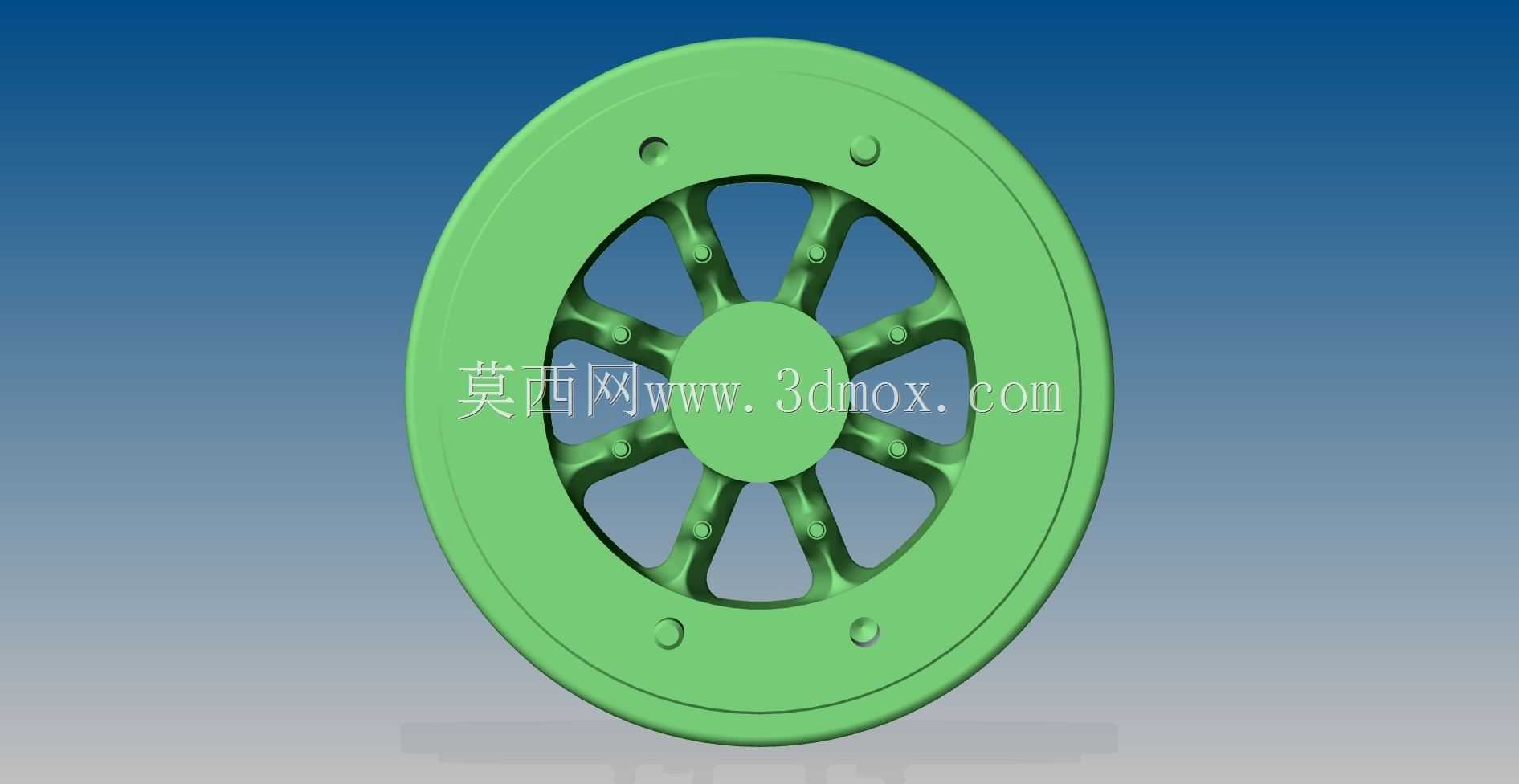

这类轮辐式铝挤压端盖，常应用在需要兼顾轻量化与结构强度的传动、输送类设备端部，作为轴端防护、轮系支撑的配套构件使用，适配中小载荷的回转部件装配场景，比如轻型输送机的从动轮端封、小型传动轮的侧盖，或是低压流体管路的端部挡件，能在满足防护需求的同时，大幅降低构件自身重量，减少回转过程中的动不平衡量。从结构设计来看，整体采用圆形盘式布局，外圈设置等距分布的安装沉孔，用于穿设紧固件完成与基体的固定，孔位的排布避开了内部轮辐的受力传导路径，避免安装应力集中导致的构件变形。内部采用八组对称轮辐支撑中心毂部，轮辐与外圈、中心毂的衔接处均做了圆弧过渡处理，既符合铝挤压工艺的成型要求，减少挤压过程中材料流动的阻力，避免转角处出现填充不足、应力开裂的缺陷，也能在承受径向载荷时，让应力沿轮辐平滑传导，不会在衔接位置出现应力集中断裂的问题。中心毂部的内孔可根据装配需求加工为光孔或键槽孔，用于穿设转轴或安装轴承，毂部厚度略高于轮辐平面，能为配合件提供足够的支撑接触面积，避免装配后出现配合面压溃的情况。设计过程中优先考虑了铝挤压工艺的成型特性，所有截面均保持等壁厚趋势，没有出现突变的厚大截面，防止挤压成型后冷却过程中出现缩孔、变形的问题，轮辐之间的镂空区域在保证结构刚度的前提下，最大化去除了冗余材料，进一步降低构件重量，同时也为设备运行过程中的散热留出了流通空间，适配部分需要通风散热的回转部件使用场景。安装边界方面，外圈的外径尺寸与配套基体的安装止口保持间隙配合公差，安装孔的中心距严格匹配基体的螺纹孔位，装配时可直接对位穿设紧固件，不需要额外的修配加工，端盖的整体厚度控制在适配常规轻型设备的安装空间范围内，不会占用过多的轴向装配尺寸，能适配多数紧凑布局的轻型机械设备装配需求。构件表面为挤压后自然阳极氧化的基础状态，具备基础的防腐蚀能力，若应用在有更高耐磨、防腐蚀要求的场景，也可在挤压成型后追加硬质氧化或表面喷涂处理，不需要调整主体结构即可满足不同工况的使用要求。
