往复式动力传动用十字头结构设计

项目分类:3D模型 发布时间:2021-09-28 ID:296070
  • 往复式动力传动用十字头结构设计
  • 往复式动力传动用十字头结构设计
  • 往复式动力传动用十字头结构设计
  • 往复式动力传动用十字头结构设计
  • 往复式动力传动用十字头结构设计
  • 往复式动力传动用十字头结构设计
  • 往复式动力传动用十字头结构设计

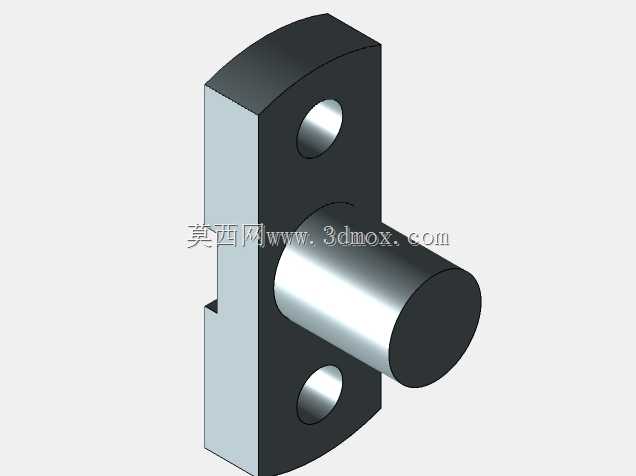

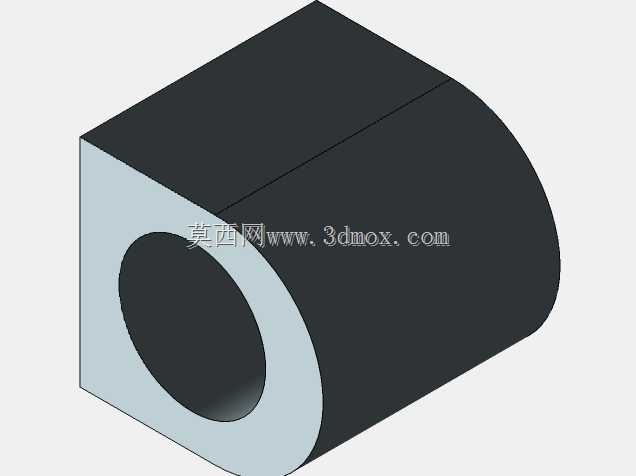

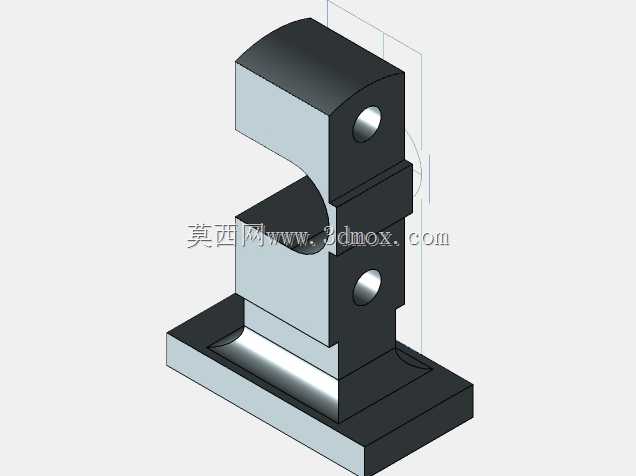

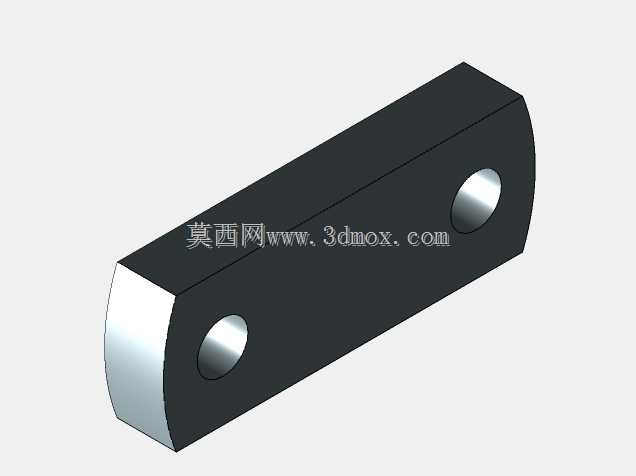

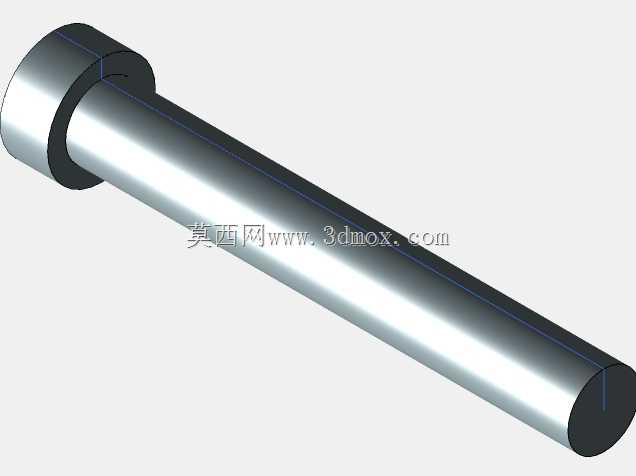

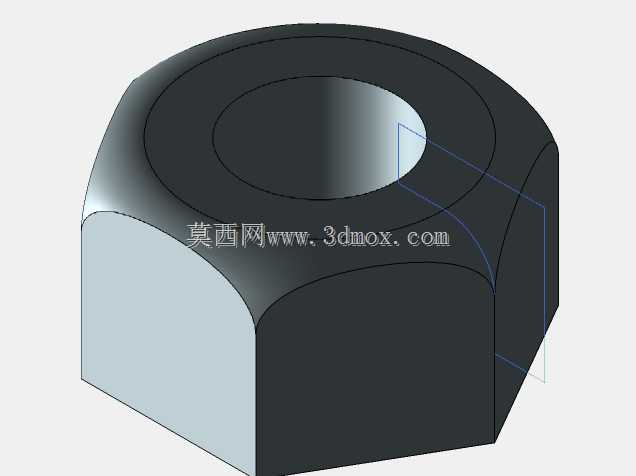

在往复式压缩机、内燃机、柱塞泵这类依靠直线往复运动完成做功的设备中,十字头是连接侧向受力活塞杆与曲轴连杆的核心中间构件,它的核心作用是把连杆传递来的摆动动力转化为沿气缸轴线方向的直线往复推力,同时承担活塞侧推力的导向作用,避免活塞杆承受侧向弯矩出现弯曲变形、密封件偏磨泄漏的问题。从结构设计逻辑来看,这个十字头采用分体式铸钢基体搭配可更换滑履的结构,滑履接触面预留了润滑脂槽的安装位置,运行过程中可以通过机身的润滑油路持续向滑动接触面供给压力润滑油,形成稳定的油膜降低滑动摩擦系数,减少长期往复运行的磨损量。十字头本体与连杆的连接采用十字头销铰接结构,销孔位置设计了耐磨衬套的安装位,衬套与销的配合间隙控制在合理区间,既可以保证连杆摆动时的转动自由度,又能避免间隙过大带来的传动冲击与异响。十字头与活塞杆的连接端设计了锁紧定位结构,采用螺纹连接搭配防松止退垫片,安装时可以通过调整锁紧螺母的旋入量精准控制活塞在气缸内的上下止点间隙,保证设备运行的压缩比或者做功行程符合设计要求,防松结构可以避免长期交变载荷下螺纹连接松脱引发的设备故障。从安装边界来看,十字头的滑履外圆尺寸与机身十字头滑道的内径采用间隙配合,安装时需要保证十字头轴线与滑道轴线、气缸轴线的同轴度误差控制在允许范围内,否则会出现滑履偏磨、活塞杆径向受力过大的问题,直接影响设备的连续运行周期。十字头的整体外形做了圆角过渡处理,避免应力集中在交变载荷下出现疲劳裂纹,承压面的粗糙度设计满足滑动摩擦的要求,不需要过高的加工精度就能保证稳定运行,同时兼顾了加工成本与使用寿命。在实际设备运行过程中,十字头的受力状态随曲轴转角不断变化,既要传递连杆输出的轴向推力,又要承受连杆摆动带来的侧向分力,因此滑履的承压面积经过了比压校核,保证在额定载荷下接触面的比压低于润滑油膜的承载极限,避免出现干摩擦烧瓦的故障。
