手动管子夹持虎钳工装结构设计

　　这套手动管子虎钳的结构方案，面向车间管件装夹、管路预制、小型维修工位的实际作业需求展开，核心作用是在对金属圆管进行锯切、套丝、倒角、端部修配或者焊接对位时，提供稳定的周向与轴向约束，避免管件在加工外力下出现转动、窜动或者表面压伤。和常规平口虎钳依靠两块平行钳口夹持平面工件的逻辑不同，管件属于圆柱曲面工件，普通平钳口接触后仅能形成两条线接触，夹紧力稍大就会把薄壁圆管压出凹痕，夹紧力不足时管子又会在套丝扭矩作用下打滑，这套结构在钳口区域做了适配圆弧面的承托设计，下半部分固定V型或者弧形承托座贴合管身下侧，上侧压块随丝杠下行压在管身顶部，三处接触共同围合圆柱轮廓，既分散了接触压强，又能靠曲面贴合产生足够的摩擦阻力抵消加工扭矩。

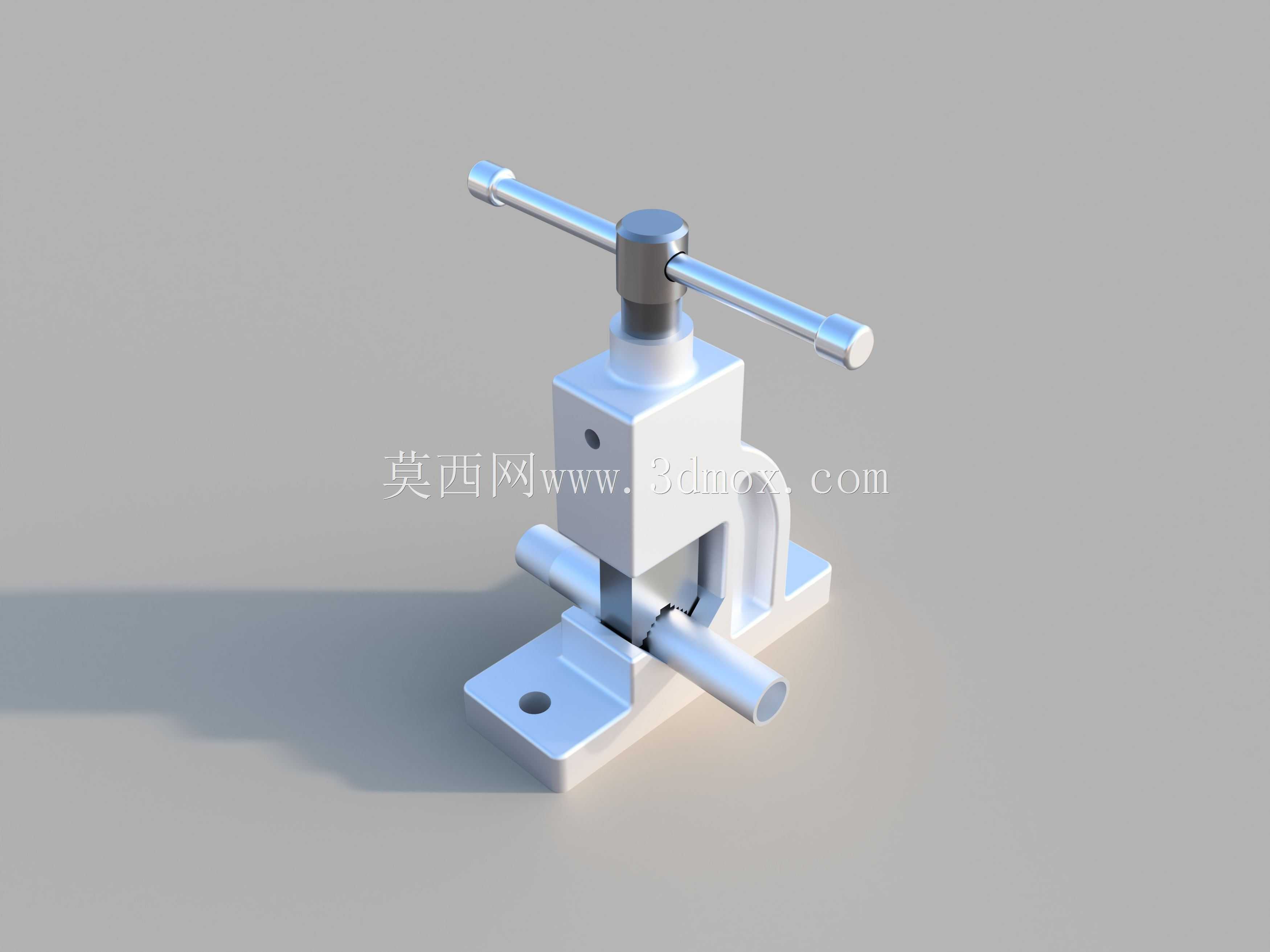

　　从整体布局来看，装置采用底板落地式安装结构，底部为带两个安装通孔的矩形法兰底座，底座上方竖立一体式方箱主体作为丝杠的支撑机架，方箱内部加工出竖直导向通孔，传动丝杠穿过方箱顶部的螺母座，下端连接活动压块，丝杠顶端穿出方箱后装配横向加力杆，加力杆为长圆杆形式，两端做圆滑收头，操作人员双手握持加力杆两端转动即可带动丝杠旋转，将圆周运动转化为压块的竖直直线进给，这种增力结构依靠螺纹副的力放大作用，不需要额外气源、液压源就能输出足够的夹紧力，在无动力的野外抢修、工地现场管路安装场景下适配性很强。

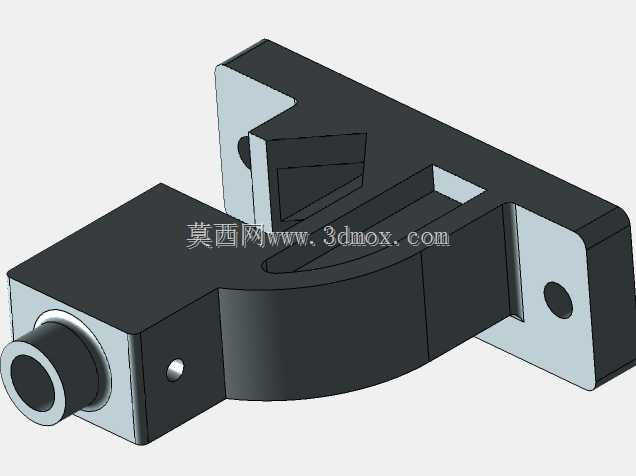

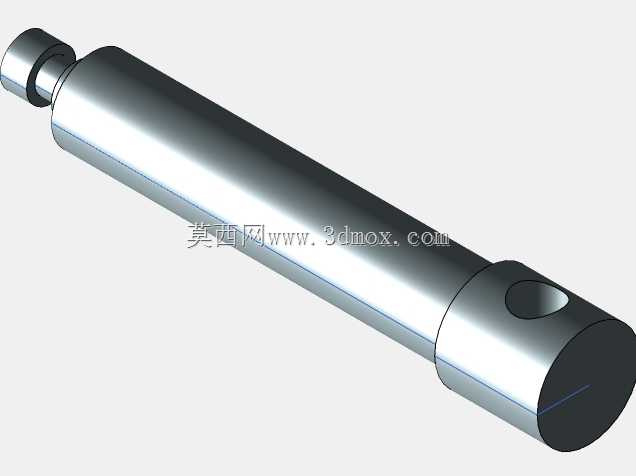

　　结构细节上，固定承托钳口从方箱前侧水平伸出，和底座之间设置加强筋板连接，抵消管件加载时钳口部位受到的倾覆弯矩，避免长期受力后悬臂位置出现变形开裂；活动压块和丝杠下端采用铰接式连接，压块不会随丝杠一同旋转，下行过程中始终保持水平姿态压向管身，防止转动摩擦刮伤工件表面；方箱侧壁开设的小孔可作为润滑脂注油孔，定期向内部螺纹副加注润滑脂，降低螺纹磨损，延长工装使用寿命。

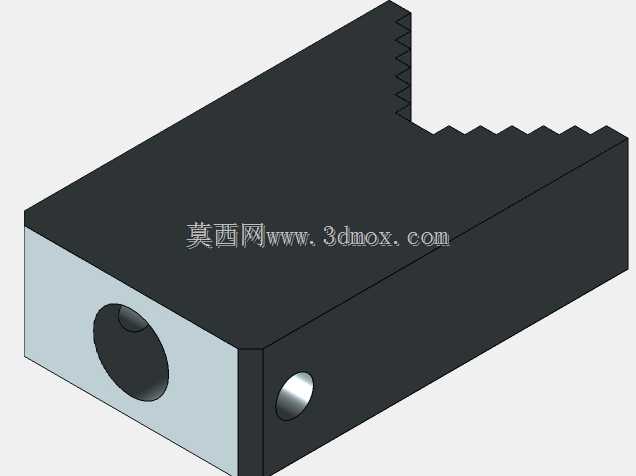

　　安装边界方面，底座的两个安装孔中心距按照常规钳工工作台的T型槽间距匹配，使用时可以通过T型螺栓直接固定在铸铁钳工平台上，也可以焊接在预制钢支架上，整体占地面积不足半张A4纸，高度方向操作位置符合人工站立作业的人机工程高度，横向加力杆的回转半径预留出足够操作空间，转动过程中不会和方箱、周边工装发生干涉。针对不同管径的适配需求，该结构可以通过更换不同圆弧半径的上下钳口垫块，覆盖从小口径仪表管到中等直径流体输送管的夹持范围，更换垫块时仅需拆卸两颗固定销即可完成，不需要拆解主体丝杠传动结构，日常维护和规格切换都很便捷。

　　在三维建模过程中，所有配合面都按照实际机加工公差逻辑搭建，丝杠和螺母座的螺纹配合预留合理间隙，活动压块的竖直运动路径和固定钳口的承托中心保持同轴，保证夹紧后管件的轴线处于水平状态，后续锯切、套丝工序的基准一致性得到保障；底座安装孔、加强筋的厚度、方箱侧壁壁厚都按照手动工装的常规受力工况取值，既不会因为结构冗余导致整体过于笨重，也不会因为壁厚不足在满负载夹紧时出现结构变形，整体方案完全贴合现场钳工装夹的真实使用逻辑。
