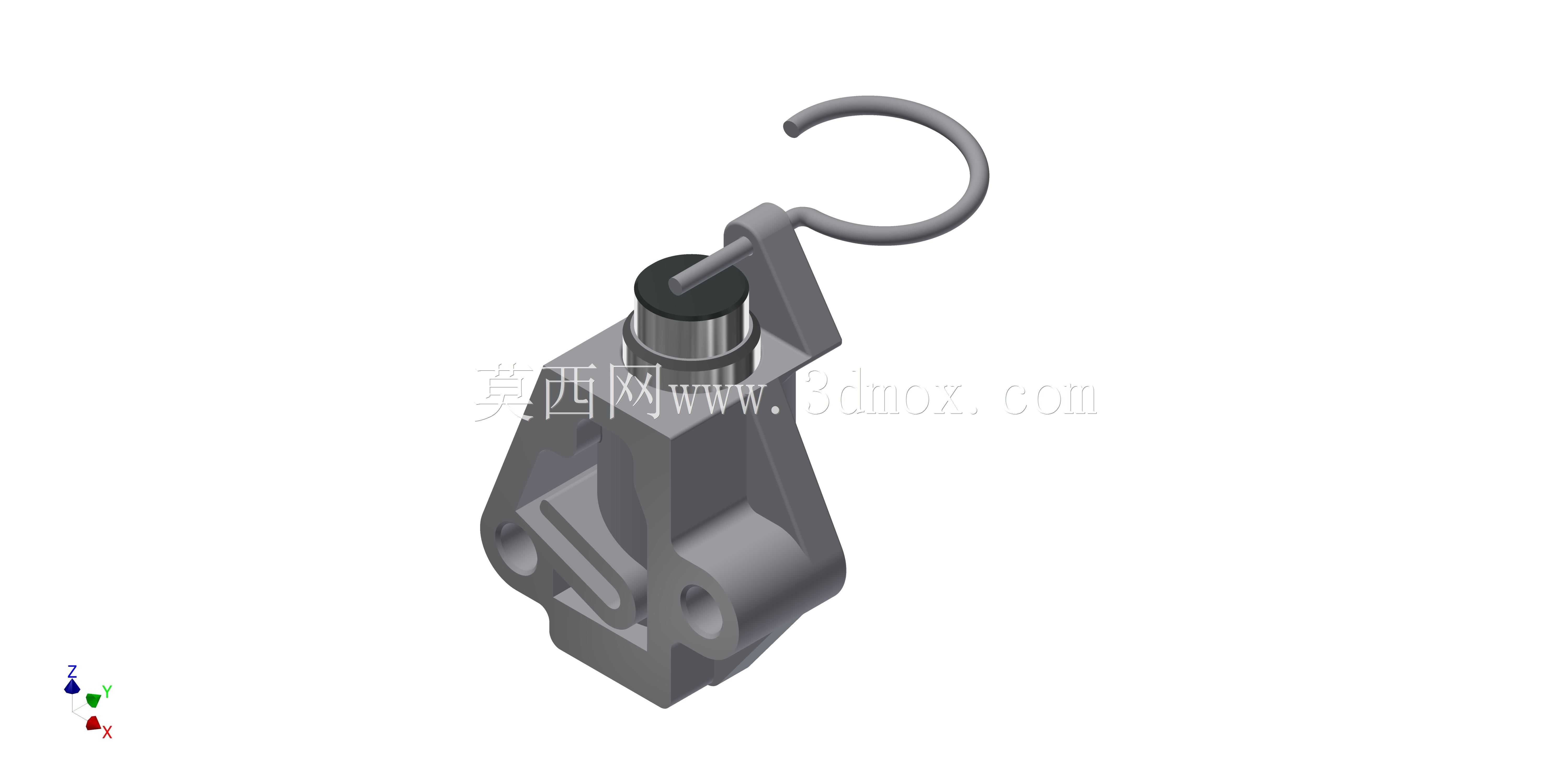

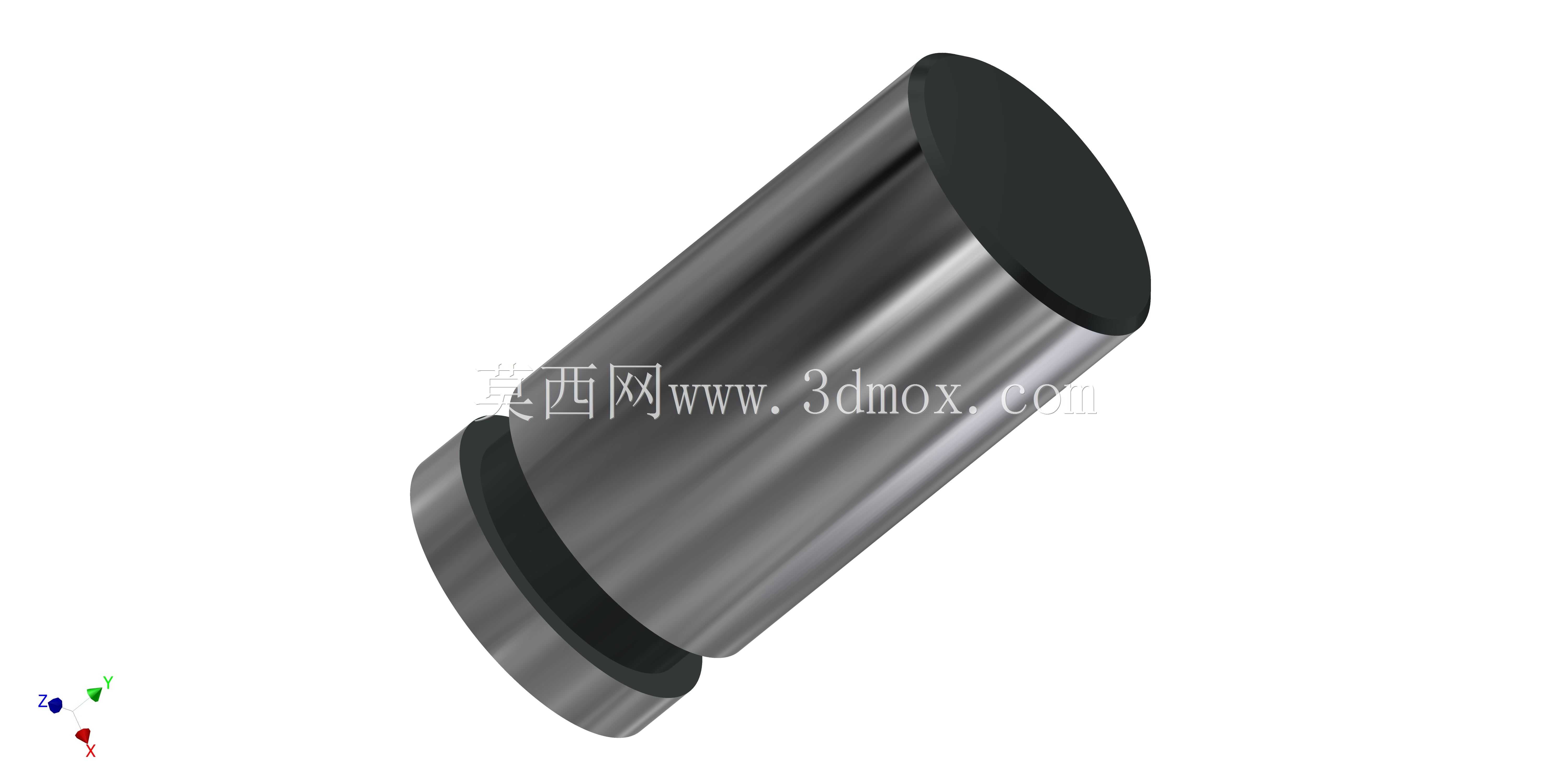

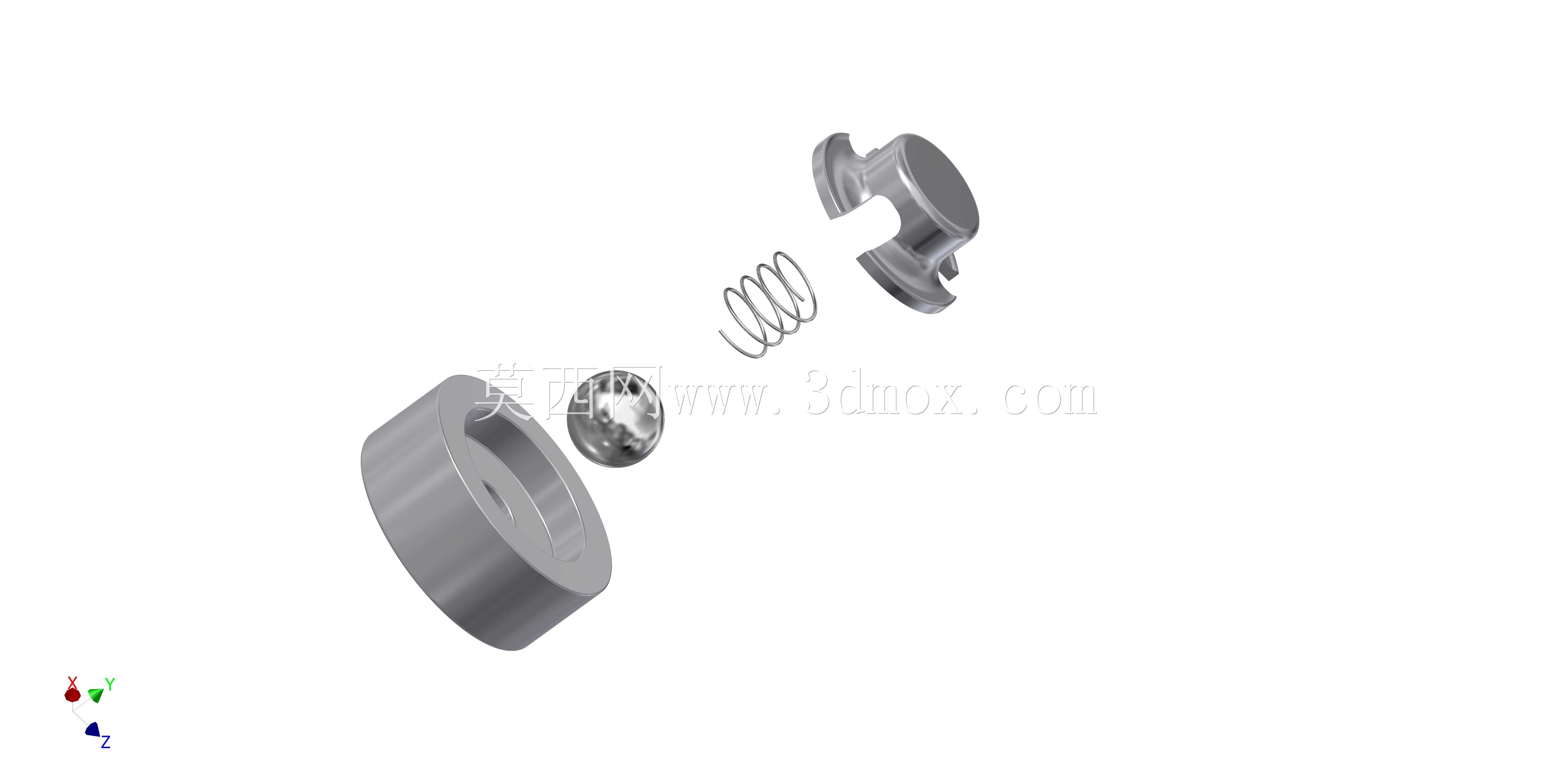

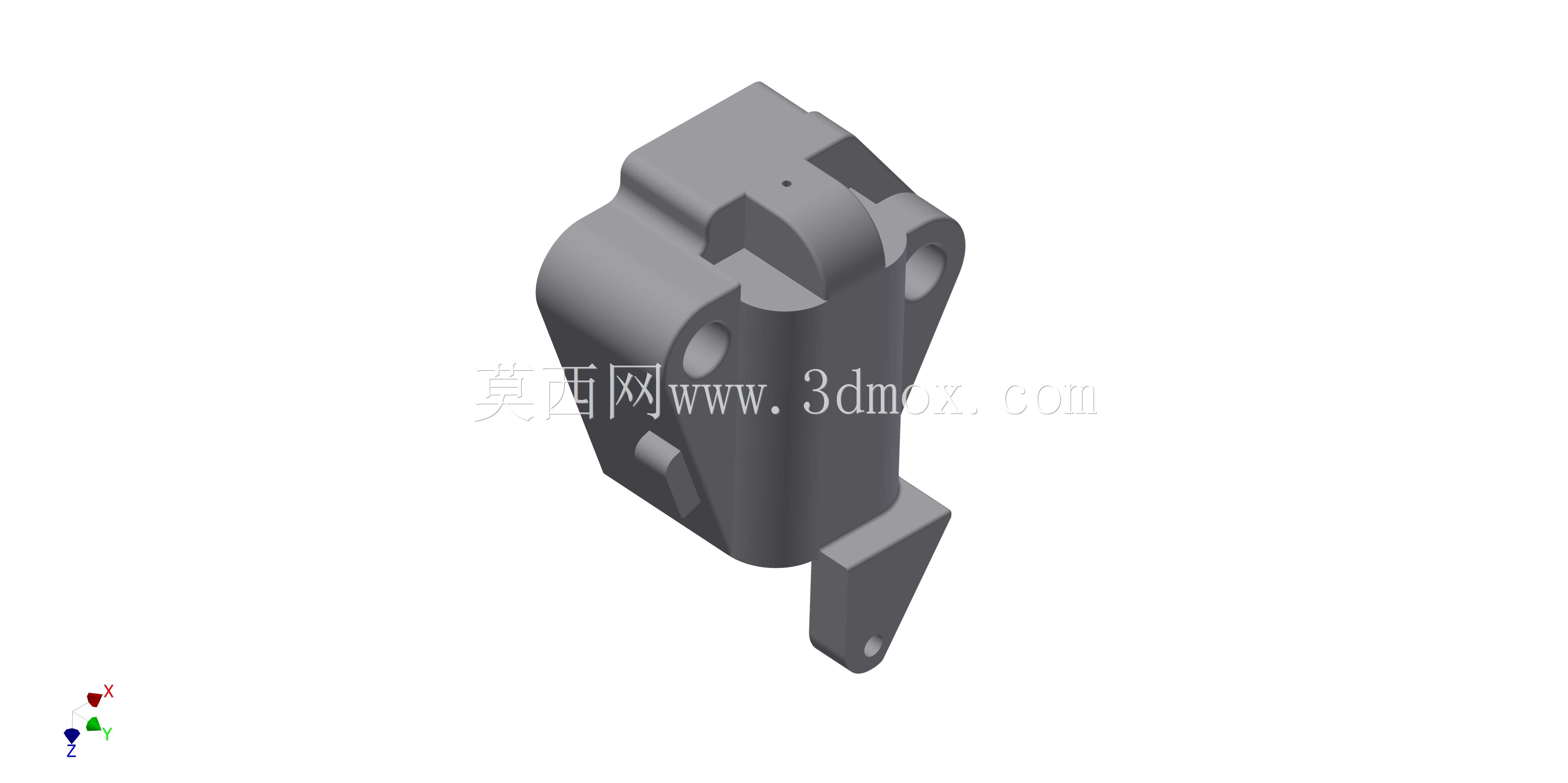

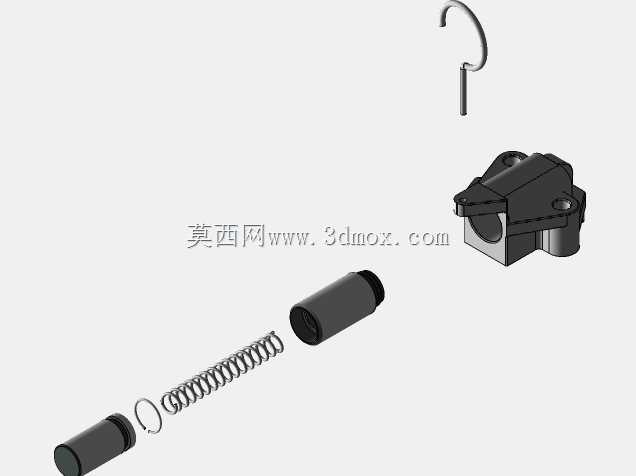

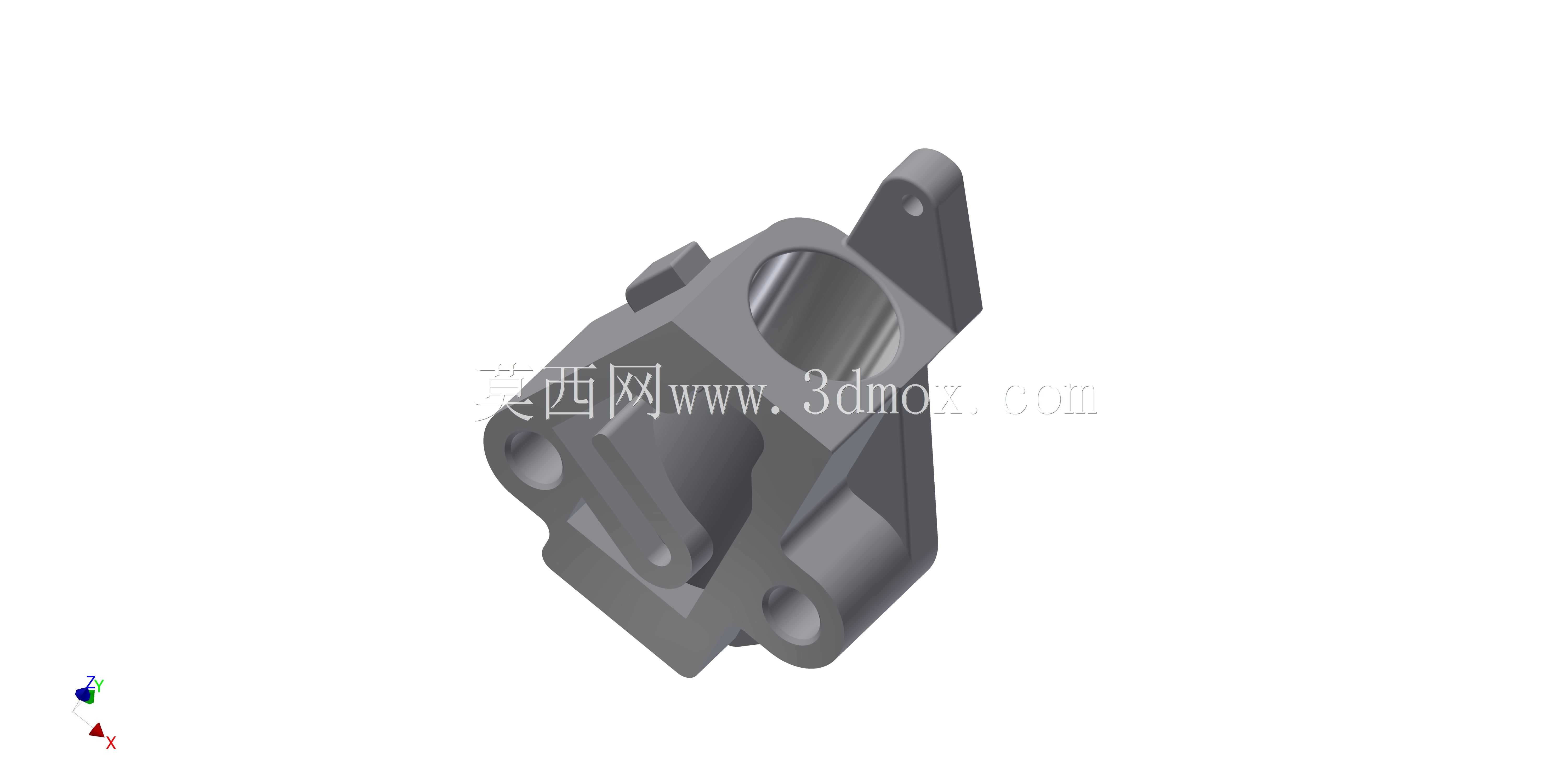

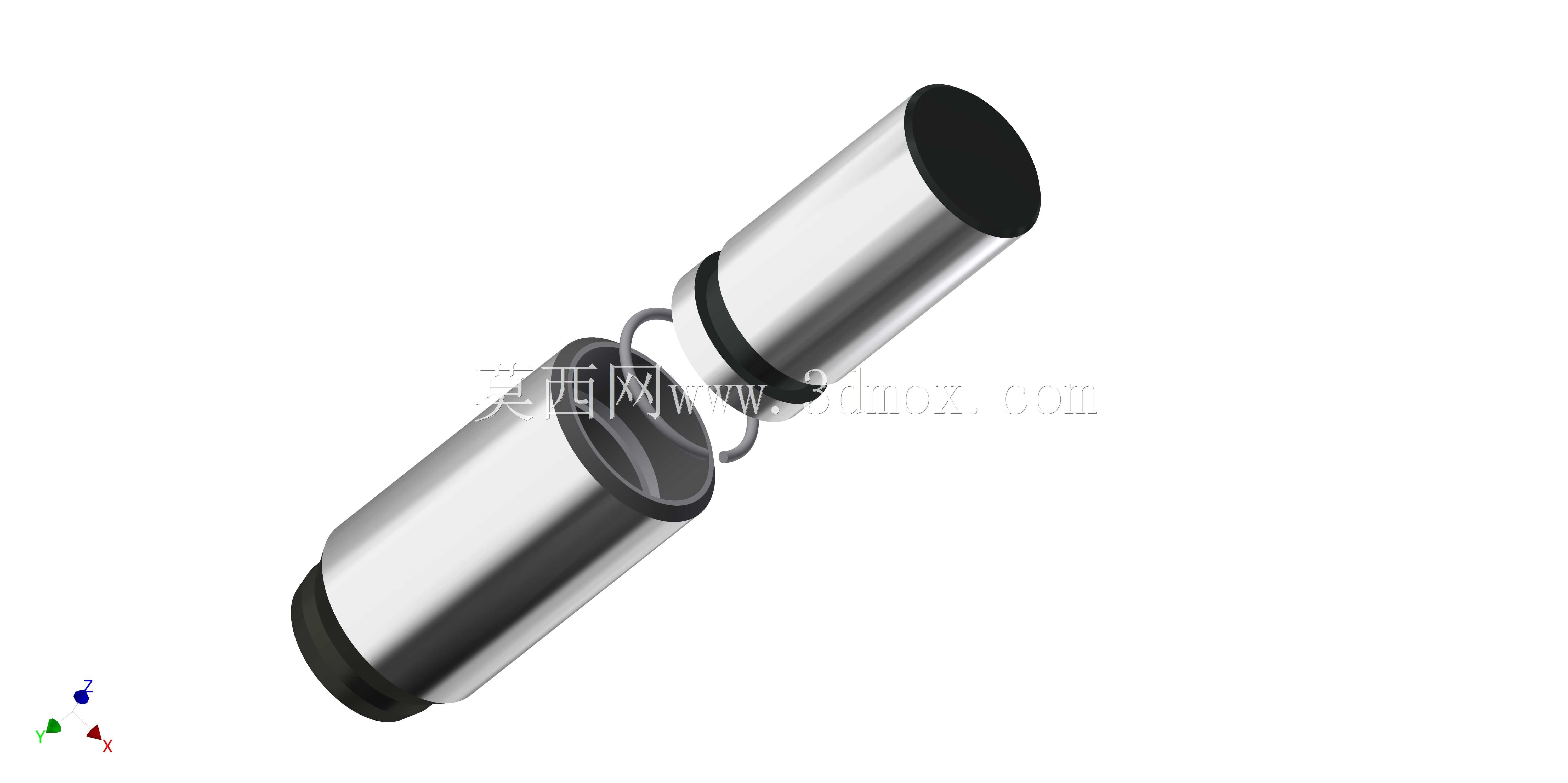

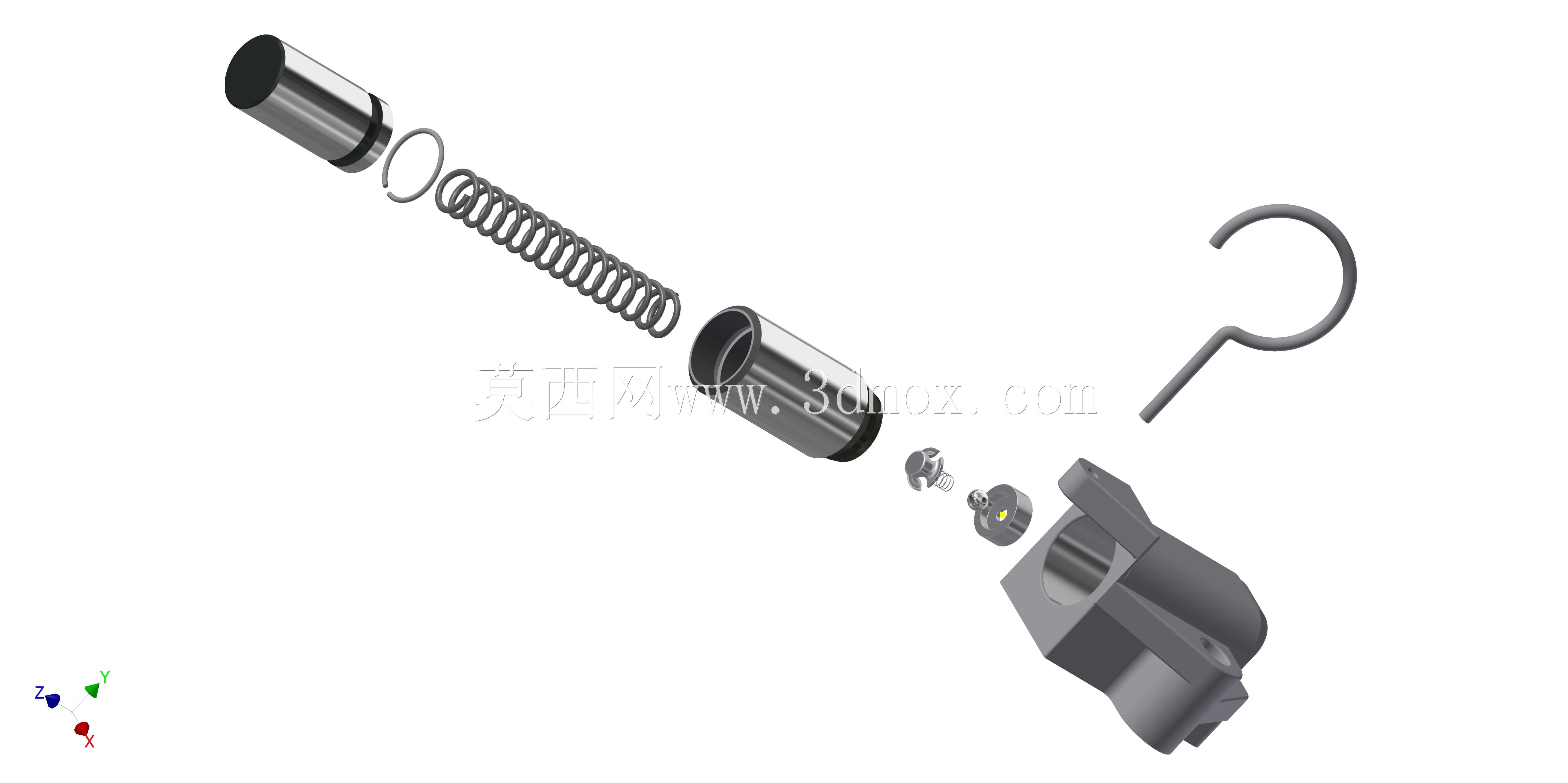

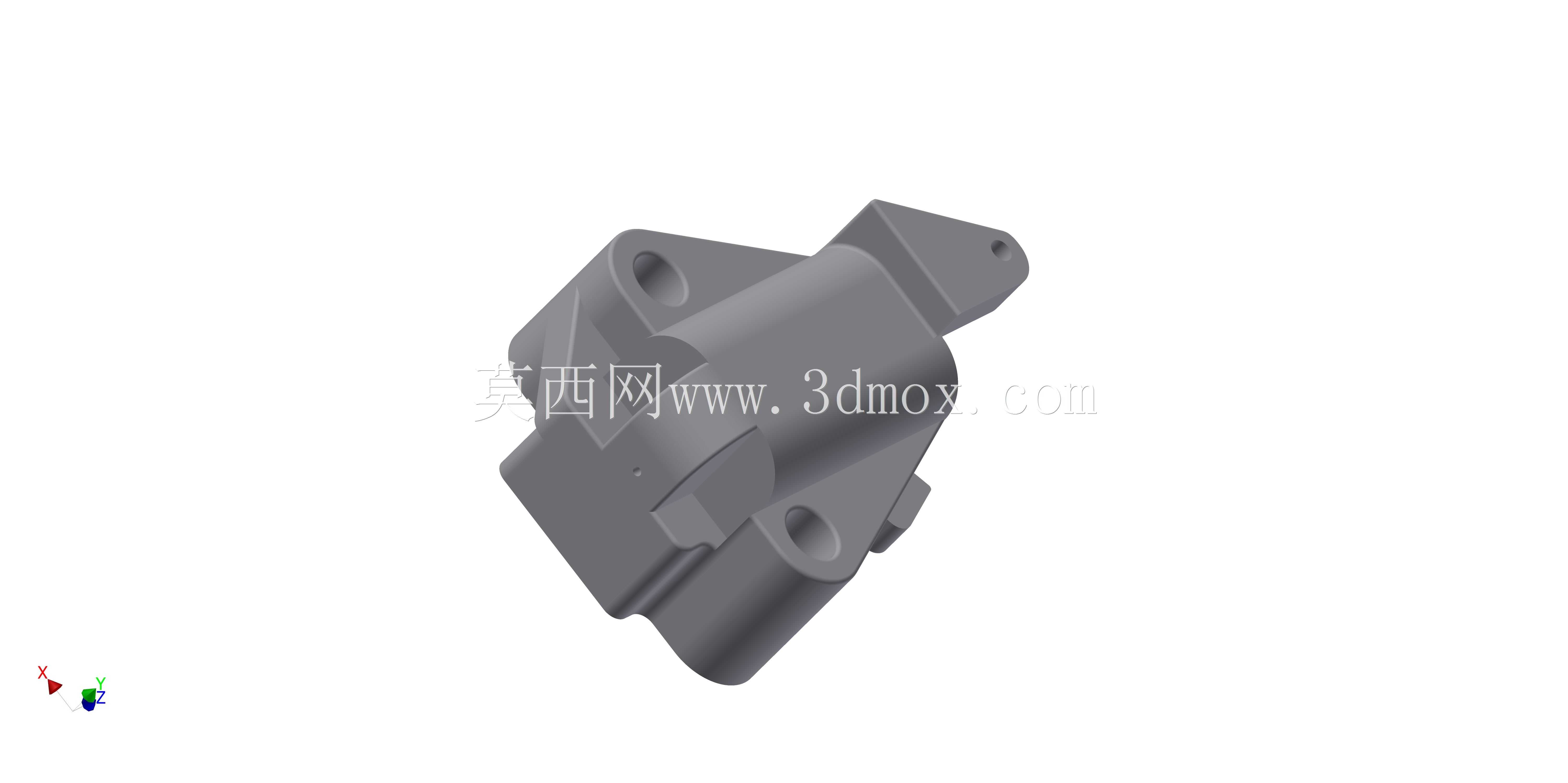

在各类链条传动的工业设备场景中,链条张紧是保障传动系统稳定运行的核心环节,这款张紧器的结构设计完全围绕现场使用的实际痛点展开。从拆解的爆炸视图可以看到,整套组件包含壳体、张紧柱塞、复位弹簧、卡簧、挂钩以及内部的小规格密封、限位零件,各零件的配合边界清晰,没有冗余的结构设计。日常使用中,这类张紧器多安装在链条传动的松边侧,通过内部弹簧提供的持续预紧力,抵消链条在长期运行中因磨损产生的节距伸长量,避免链条出现跳齿、抖动、脱链的问题,在输送线、摩托车传动系统、机床进给传动链、自动化生产线的链条输送段都能见到同类结构的应用。设计层面,这款张紧器采用了柱塞式的伸缩结构,壳体作为安装基体,预留了对应的安装孔位,安装时可根据现场链条的布置角度调整固定位置,柱塞的伸出端直接抵靠在链条的导向板或者张紧轮支架上,弹簧的预压缩量可通过安装位置的微调进行适配,不需要额外增加复杂的调节机构。挂钩结构的设置是为了在安装初期临时固定柱塞的压缩位置,方便现场装配时将张紧器卡入安装位,待固定完成后取下挂钩,柱塞即可在弹簧作用下顶出,提供持续的张紧力。从结构尺寸来看,整套张紧器的径向尺寸控制在较小的范围内,不会占用过多的传动腔安装空间,柱塞的行程覆盖了常规工业链条全生命周期的磨损伸长量,不需要在设备维护周期内频繁调整张紧位置。内部的小零件主要起到限位和密封的作用,避免设备运行过程中粉尘、切削液进入张紧器内部,造成弹簧卡滞或者柱塞磨损,延长组件的整体使用寿命。不同于固定式的张紧结构,这款弹簧式自动张紧器可以实时补偿链条的动态松弛,在设备启动、正反转切换的冲击工况下,弹簧还能起到一定的缓冲作用,降低链条受到的瞬时冲击载荷,减少链节、链轮的磨损速度。在进行三维建模时,各零件的配合公差需要结合实际使用场景设定,柱塞与壳体之间采用间隙配合,保证伸缩顺畅的同时避免过大的旷量,弹簧的参数需要匹配所需的张紧力,既不能因为弹力过大加剧链条磨损,也不能因为弹力不足无法起到张紧作用,安装孔的位置尺寸需要对应通用的安装标准,保证替换时的适配性。
