弹簧柱塞式链条张紧调节装置结构

　　在各类采用链传动作为动力传递形式的工业设备、输送线体、农机传动单元以及摩托车、轻型特种车辆的动力传输路径中，链条张紧始终是绕不开的结构设计要点。链传动本身具备传动比准确、传递扭矩大、可适应多尘油污等恶劣工况的优势，但金属链条在长期交变载荷作用下会出现销轴与套筒的磨损，导致链节距逐步拉长，一旦张紧力不足，就会出现跳齿、啮合异响、横向振动幅度过大甚至脱链的故障，直接影响整套传动系统的运行稳定性，严重时还会打坏周边配套的链轮、护罩等结构件。这款张紧装置采用弹簧预紧的自动补偿结构，完全区别于传统的固定式张紧轮、偏心调节张紧座需要定期人工停机调整的设计逻辑，能在链条全磨损周期内持续提供稳定的张紧推力，无需人工反复校准张紧量。

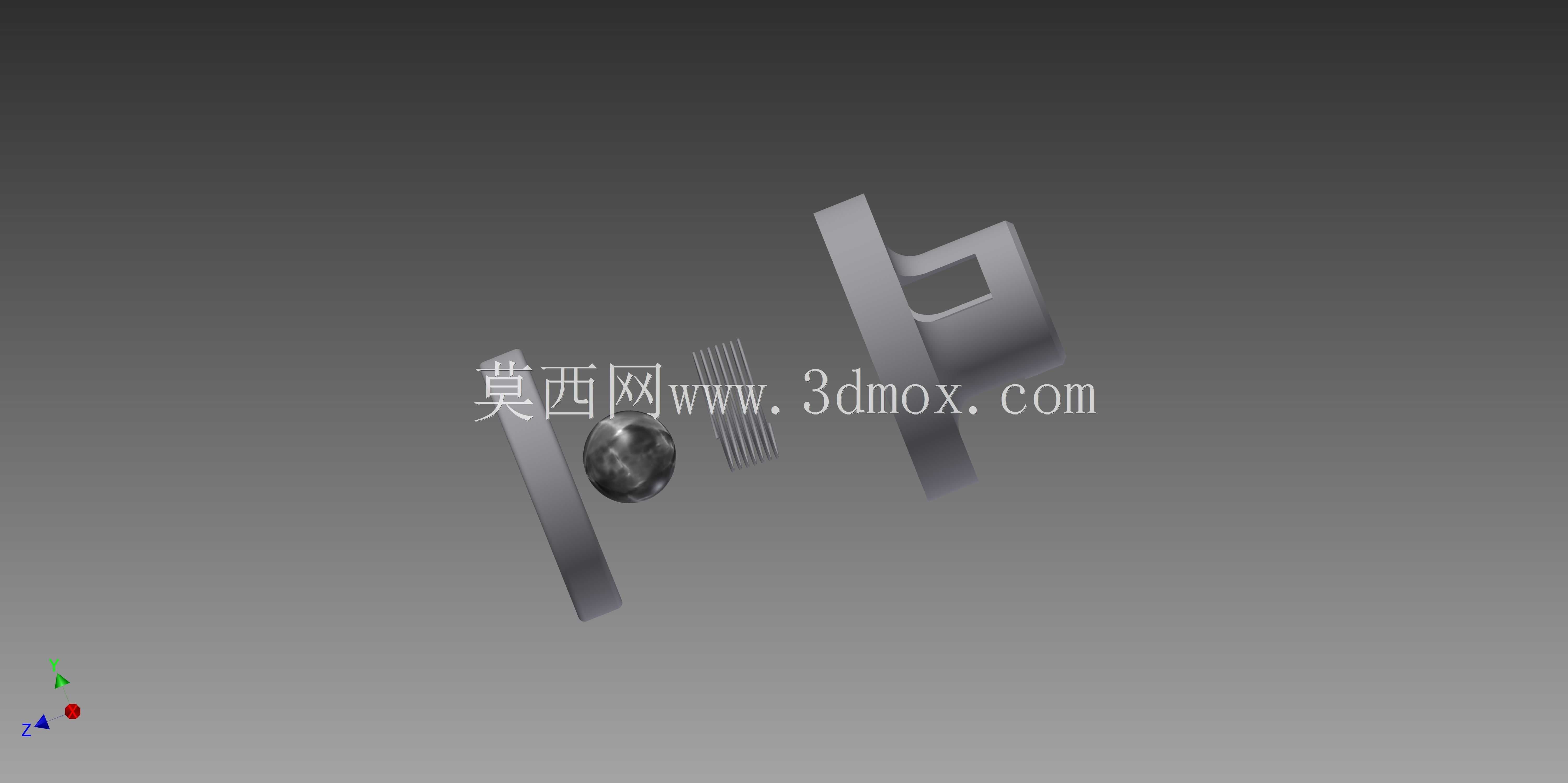

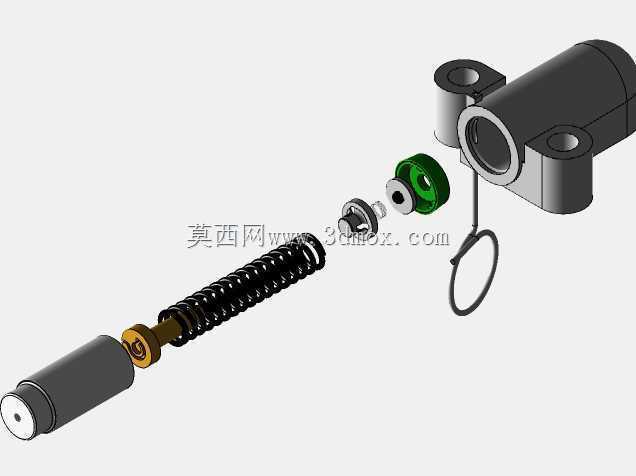

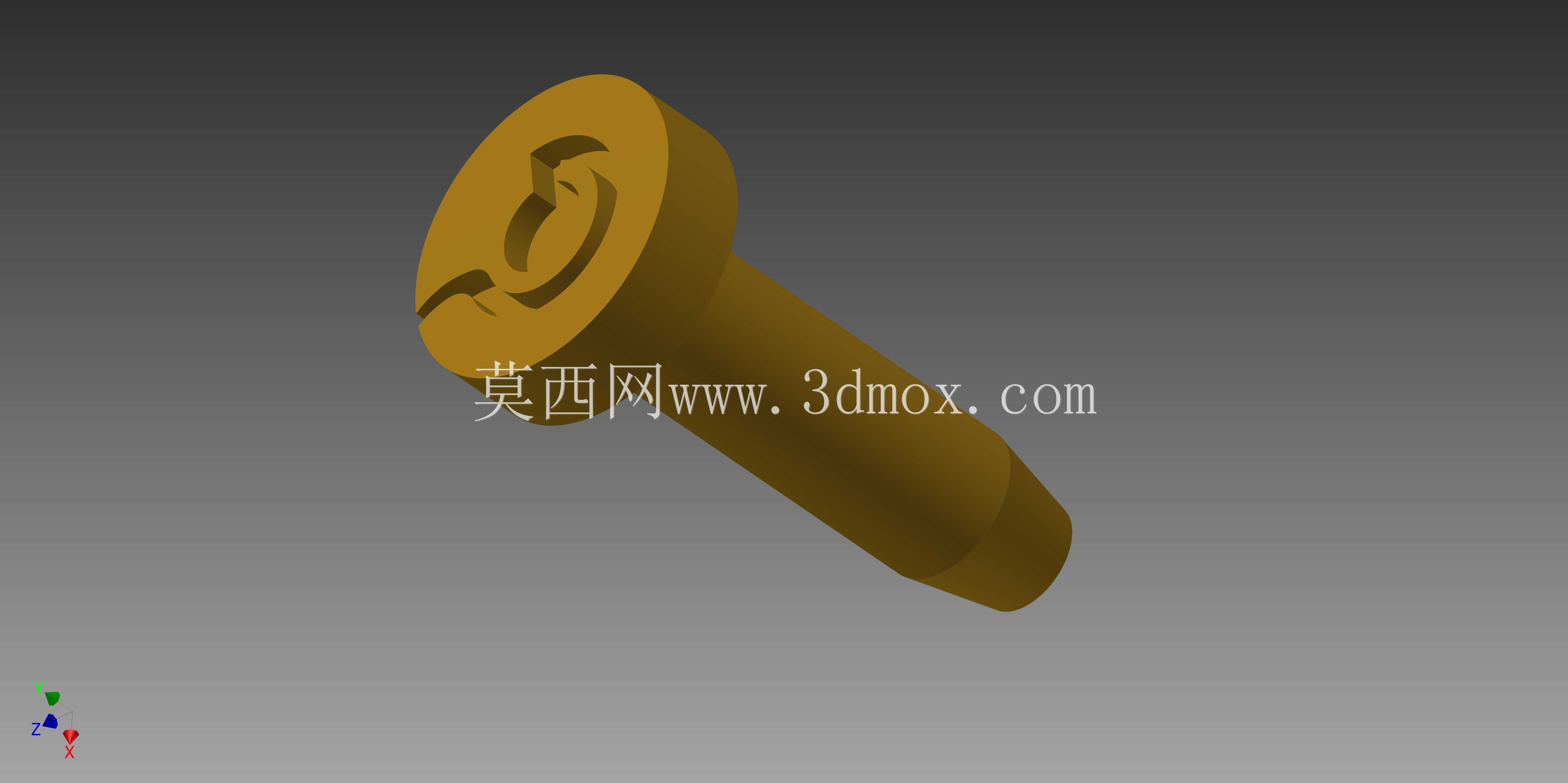

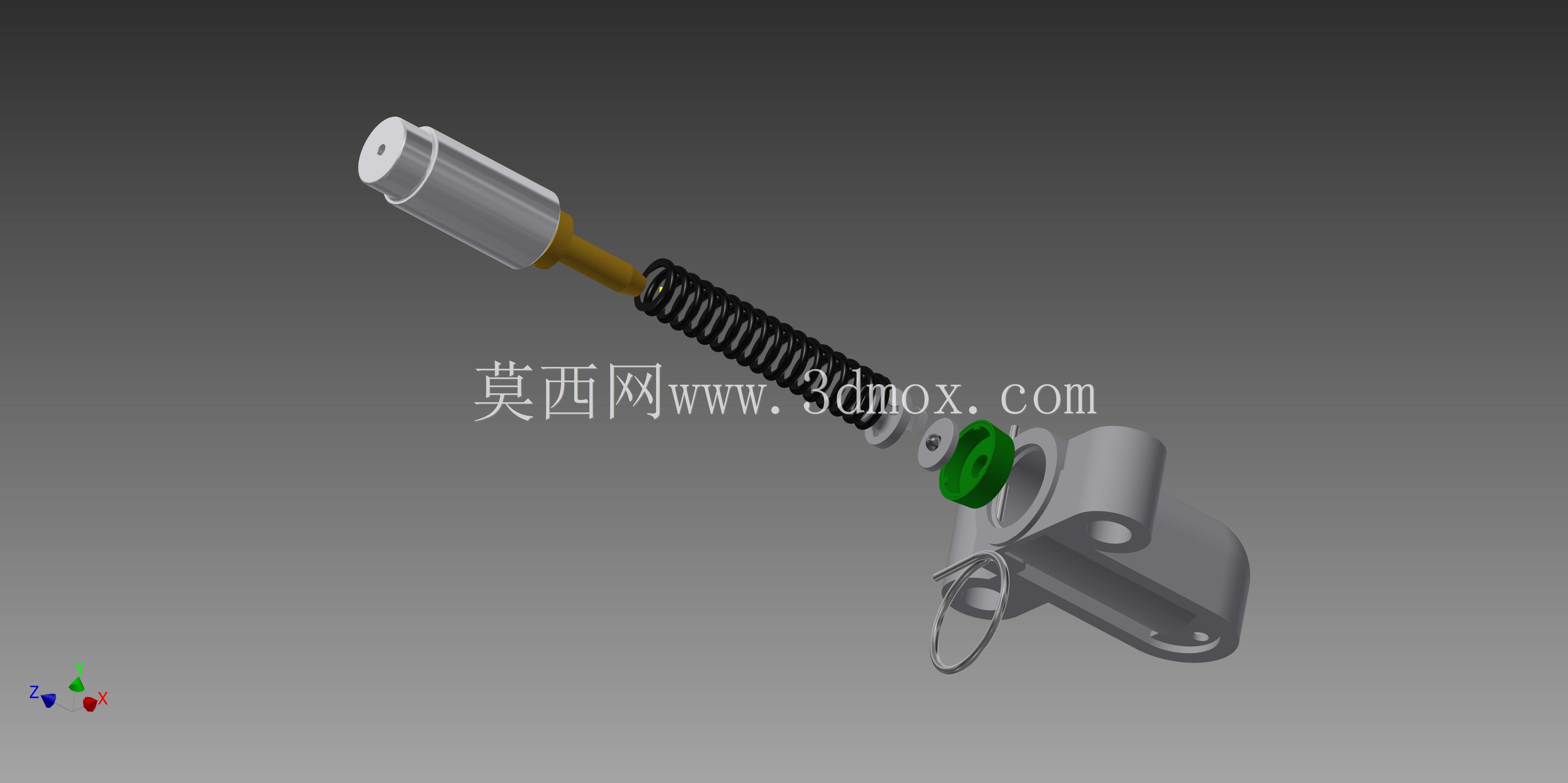

　　从实际安装适配场景来看，该张紧装置的底座采用带安装孔的一体式铸造支座结构，两个对称布置的通孔可直接通过螺栓固定在设备机架的预设安装面上，安装面的加工平面度要求控制在0.1mm以内，避免安装后张紧导向杆出现偏斜，导致伸缩卡滞。底座上方集成了导向套筒结构，内部穿装的张紧推杆一端连接抵接链轮或者耐磨导块的连接座，另一端套装圆柱螺旋压缩弹簧，弹簧的预压缩量可通过尾部的调节螺塞进行微调，可根据不同型号链条的张紧力需求，调整初始推力大小，适配08A、10A、12A等多种常规规格的滚子链使用场景。

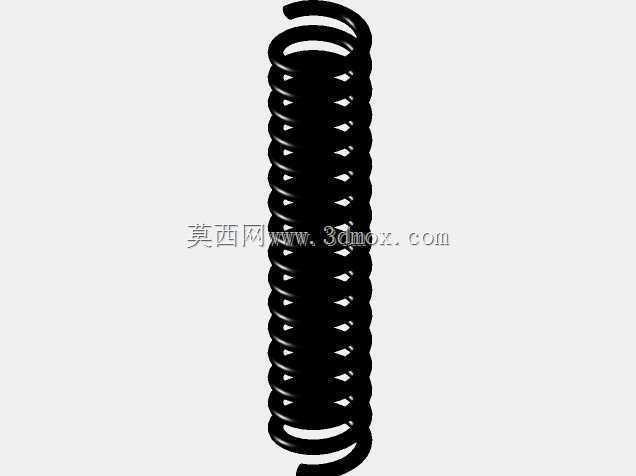

　　设计过程中，导向杆与套筒之间采用间隙配合，配合公差选H8/f7，既保证推杆伸缩过程无卡滞，又不会因为间隙过大出现径向晃动，导致张紧抵接面偏斜。弹簧的选型经过刚度校核，在链条磨损伸长量达到总长度2%的允许磨损极限内，弹簧的推力衰减量不超过初始预紧力的15%，始终能将链条的下垂度控制在合理区间，有效抑制链条运行过程中因多边形效应产生的横向振动，降低链传动运行的冲击噪音。装置前端的抵接部位采用可拆卸式耐磨导块结构，导块选用含油尼龙或者淬火钢材质，可根据接触的链条速度、负载情况灵活更换，磨损后无需更换整套张紧装置，降低后期维护成本。

　　从安装边界尺寸来看，该张紧装置的整体轴向伸缩行程预留了足够的补偿余量，可覆盖常规链条从全新状态到磨损报废的全部伸长量，安装时需要注意张紧装置的抵接点要布置在链条松边的内侧或者外侧，根据机架的空间布局灵活选择安装方向，张紧力的作用方向要与链条松边的下垂方向保持一致，避免出现附加的侧向力，加速导块与链条的磨损。在高速链传动场景下使用时，还可以在导向杆部位加装防尘护套，避免车间内的粉尘、切削碎屑进入导向套筒内部，磨损配合面，延长装置的整体使用寿命。相较于市面上常见的偏心张紧轮结构，这种弹簧直推式张紧装置的结构更紧凑，占用的安装空间更小，不需要额外设计摆臂的转动铰接位，在空间局促的小型传动箱、紧凑型输送设备内部的适配性更强，同时弹簧的缓冲作用还能吸收链传动过程中的瞬时冲击载荷，对链轮和链条起到额外的保护作用，降低传动系统的冲击疲劳损耗。
