八缸对置活塞曲柄连杆动力结构

项目分类:3D模型 发布时间:2021-09-28 ID:296086
  • 八缸对置活塞曲柄连杆动力结构
  • 八缸对置活塞曲柄连杆动力结构
  • 八缸对置活塞曲柄连杆动力结构
  • 八缸对置活塞曲柄连杆动力结构
  • 八缸对置活塞曲柄连杆动力结构
  • 八缸对置活塞曲柄连杆动力结构

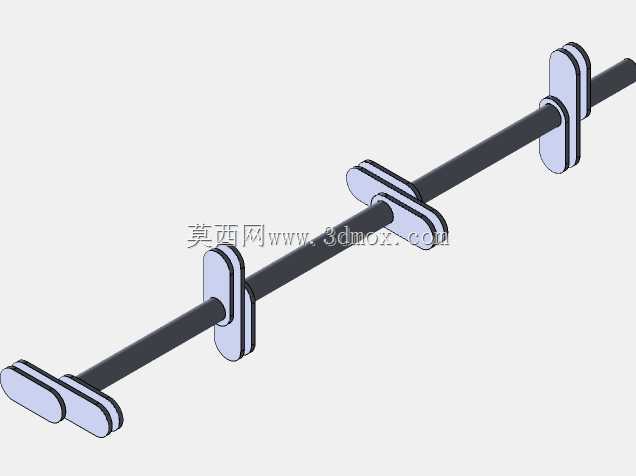

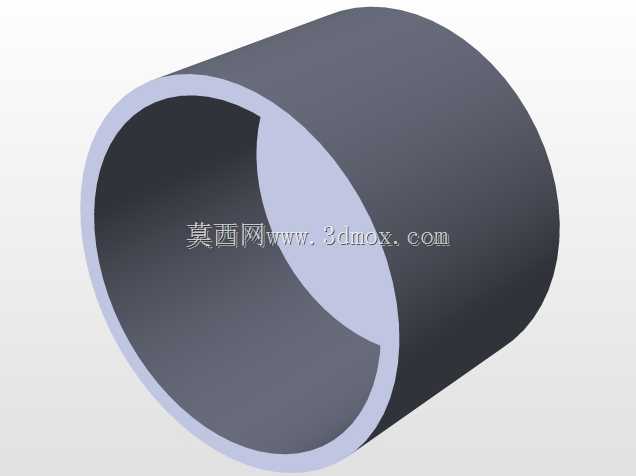

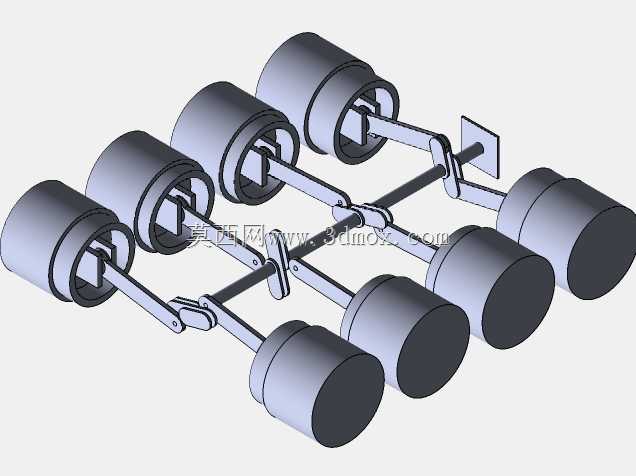

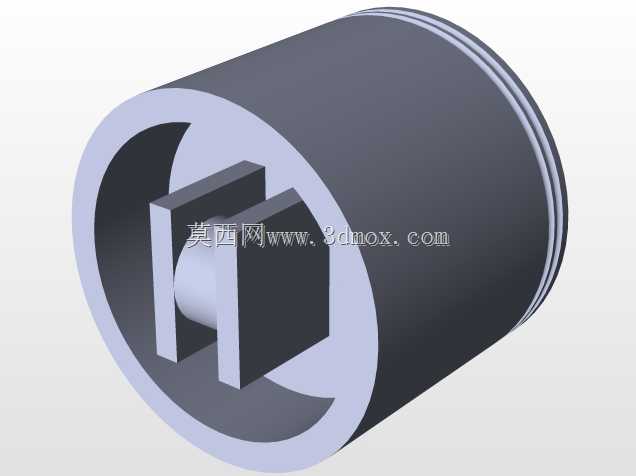

这套八活塞缸动力结构,采用水平对置的缸体排布方案,两侧各布置四个活塞缸,活塞通过连杆与中间的曲轴组件铰接,整体结构对称,能在动力输出过程中抵消大部分活塞往复运动产生的一阶惯性力,相比直列排布的同缸数机型,整机高度更低,重心更稳,适合对安装空间高度有严格限制、对运行平顺性要求较高的动力配套场景。从结构设计逻辑来看,活塞与缸套的配合间隙按照常规内燃机的热膨胀余量预留,连杆小头通过活塞销与活塞连接,大头采用剖分式结构与曲轴连杆轴颈配合,曲轴的主轴颈支撑点对应每两个缸的中间位置布置,保证曲轴运转时的挠度控制在合理范围内,避免高速运转时出现轴颈偏磨、振动超标的问题。实际应用中这类多缸对置结构常被用在小型通航动力、特种作业装备的动力单元上,相比四缸机型,同排量下的动力输出更绵密,曲轴每旋转一周可完成多次做功冲程,动力输出的波动更小,能降低后续传动系统的减振设计压力。安装边界上,整体结构的横向宽度大于直列八缸机型,但纵向长度更短,安装时需要预留两侧缸体的散热空间,曲轴输出端的连接法兰尺寸与常规内燃机输出接口匹配,可直接对接离合器、变速箱等传动部件,不需要额外设计转接结构。设计过程中重点校核了连杆的运动干涉问题,由于八组活塞对称布置,相邻连杆在曲轴旋转过程中的摆角范围经过反复调整,避免连杆摆动时与缸体下端、相邻连杆发生碰撞,活塞的行程与缸径的比值选取在常规内燃机的合理区间,兼顾低速扭矩输出与高速运转的可靠性,曲轴的平衡块对应每一组曲柄销布置,平衡块的重量经过配重计算,抵消活塞连杆组往复运动产生的惯性力矩,降低整机运转时的轴承负荷。缸体部分采用分体式设计思路,两侧缸体可单独拆卸,方便后期维护时更换活塞环、轴瓦等易损件,不需要完全拆解整个动力单元,能大幅降低现场维护的工作量。
