星型布局旋转活塞动力装置结构设计

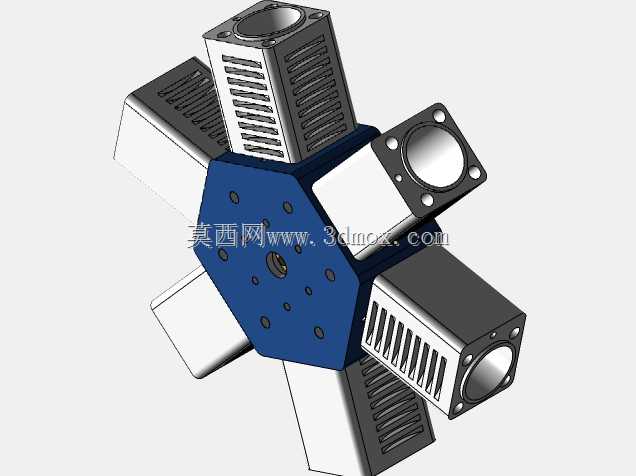

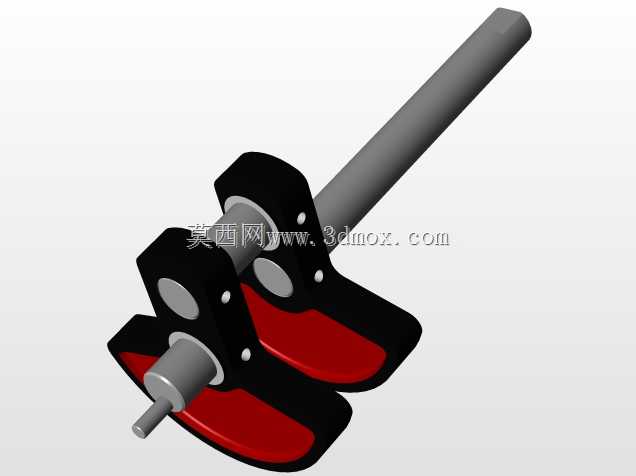

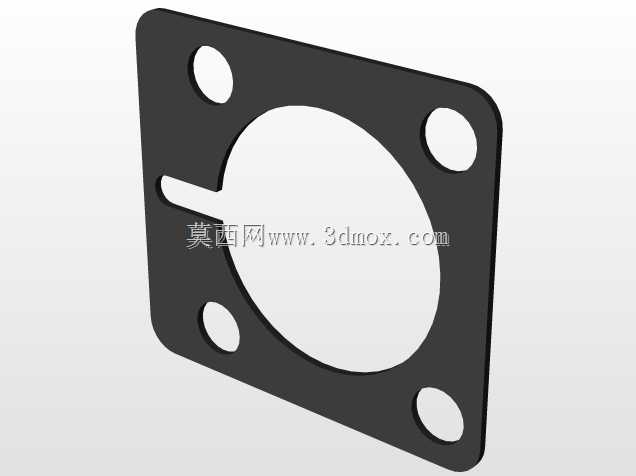

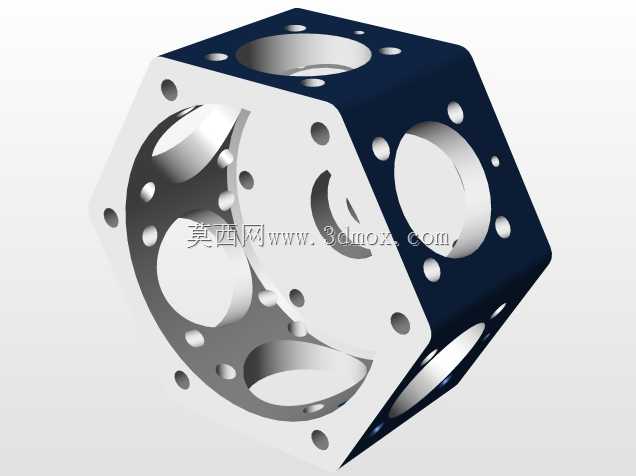

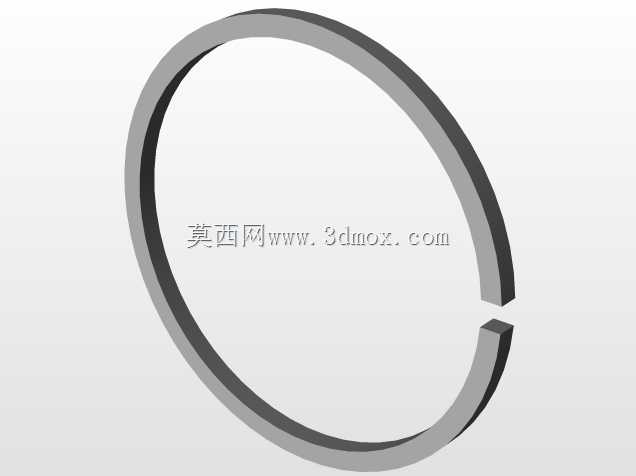

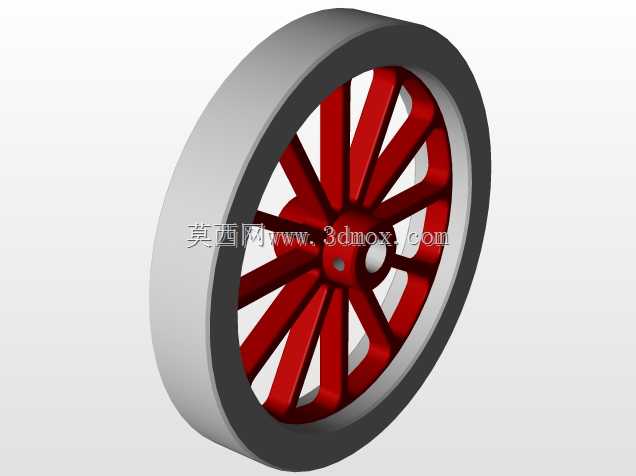

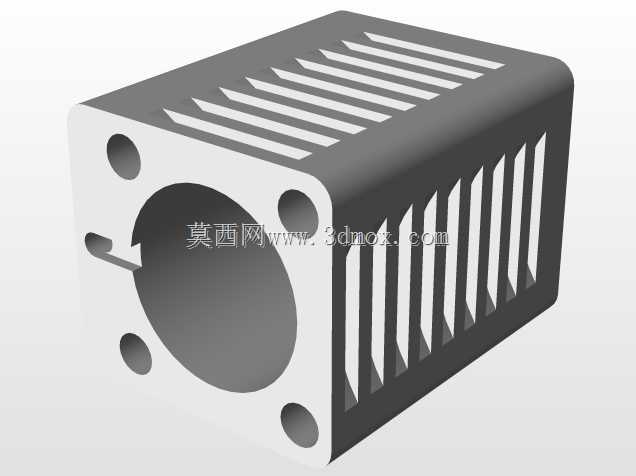

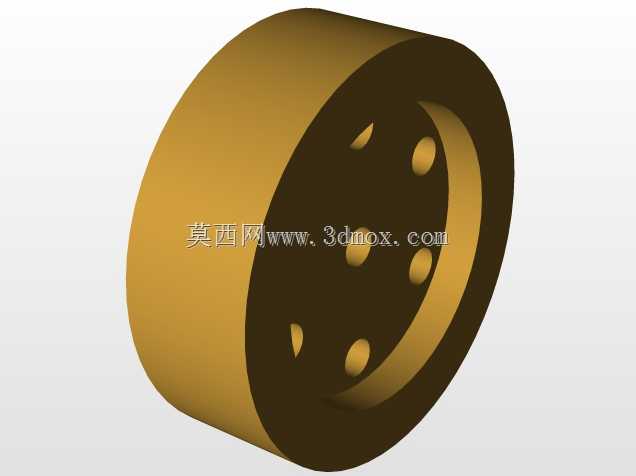

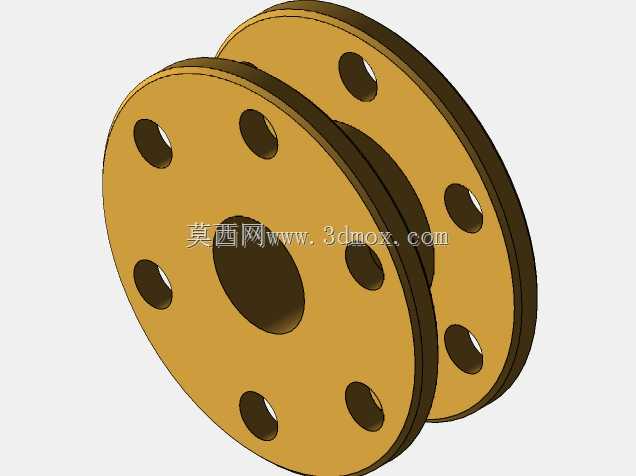

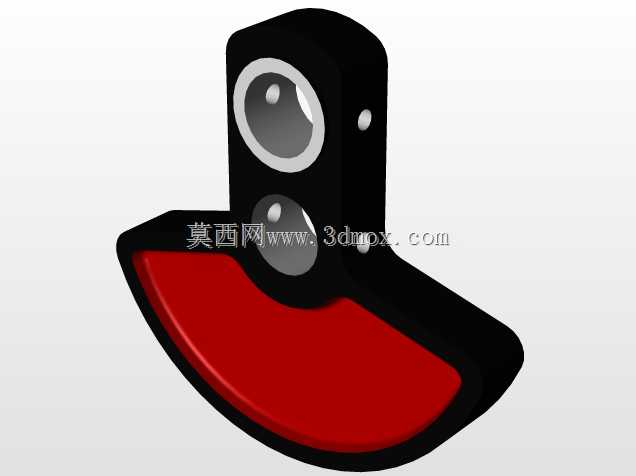

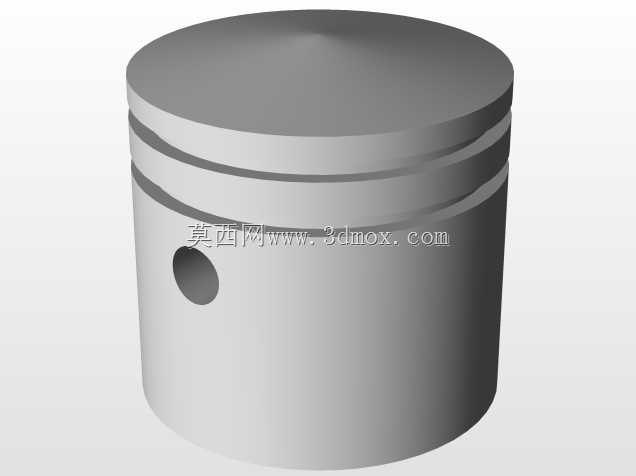

这类星型排布的旋转活塞动力结构，最初的应用场景多面向小型航空动力、便携特种作业动力单元，也可适配小型无人装备、应急发电动力端的选型参考，相比传统往复式活塞结构，它省去了复杂的曲柄连杆转换机构，能直接将活塞的旋转动作转化为扭矩输出，整体动力传递路径更短，运转过程中的往复惯性力更小，高转速工况下的振动控制表现更优。从结构设计逻辑来看，中心的蓝色多面体基座是整个动力单元的安装核心，六个缸体组件沿基座周向均匀呈放射状排布，每个缸体的安装定位面都与基座端面做了贴合定位设计，缸体侧面预留的散热鳍片结构，是针对持续运转工况下的热负荷做的适配，不需要额外加装复杂的水冷管路就能满足中小功率输出时的散热需求，缸体端部的法兰安装位，既可以作为端盖的固定接口，也可适配不同的进排气组件、点火模块的安装需求，给后续的功能拓展预留了足够的安装边界。设计过程中需要重点匹配每个活塞与中心轨道的配合间隙，周向六个缸体的相位角需要严格均分，避免运转过程中出现动力输出卡顿、局部密封件偏磨的问题，每个缸体的内腔尺寸一致性需要控制在合理公差范围内，保证各个腔体的做功行程同步，降低输出轴的扭矩波动。这类结构的整体径向尺寸相比同功率的直列多缸结构更紧凑，轴向安装长度更短，在对动力单元径向占用空间有要求、但轴向安装空间充足的设备上适配性更强，安装时只需要固定中心基座的定位孔位，将输出轴端与负载端做同轴度校准即可，不需要额外设计复杂的支撑机架。每个缸体上的开槽结构除了散热作用外，也可作为日常维护时的观察窗口，不用完全拆解缸体就能快速检查内部活塞的磨损情况，降低日常运维的拆解工作量。相比传统三角转子结构，这种多活塞周向排布的设计，每个腔体的密封长度更短，密封件的加工难度更低，长期运转后的密封可靠性更容易保证，同时各个缸体独立做功的模式，也能在单个缸体出现故障时，避免整个动力单元直接锁死，给应急工况下的动力输出留有余量。在做三维建模过程中，需要重点验证中心旋转轨道的型线与活塞运动轨迹的匹配度，避免出现运动干涉，同时要校核各个缸体连接螺栓的排布位置，保证基座与缸体的连接强度能承受做功过程中的爆发压力，缸体端部的连接孔位要做等强度设计，避免应力集中导致的缸体开裂问题。
