拓扑优化轻量化四旋翼飞行载具结构

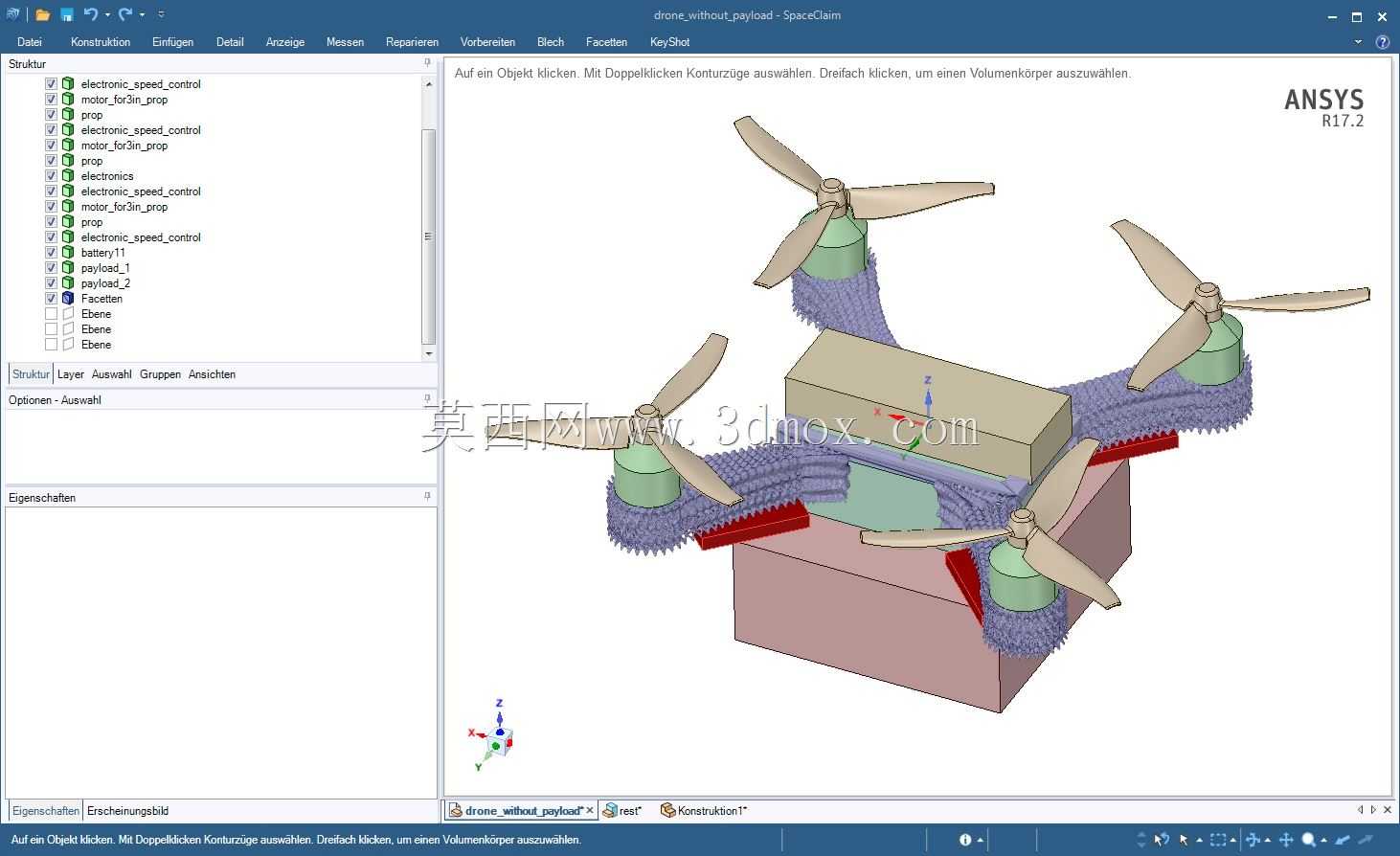

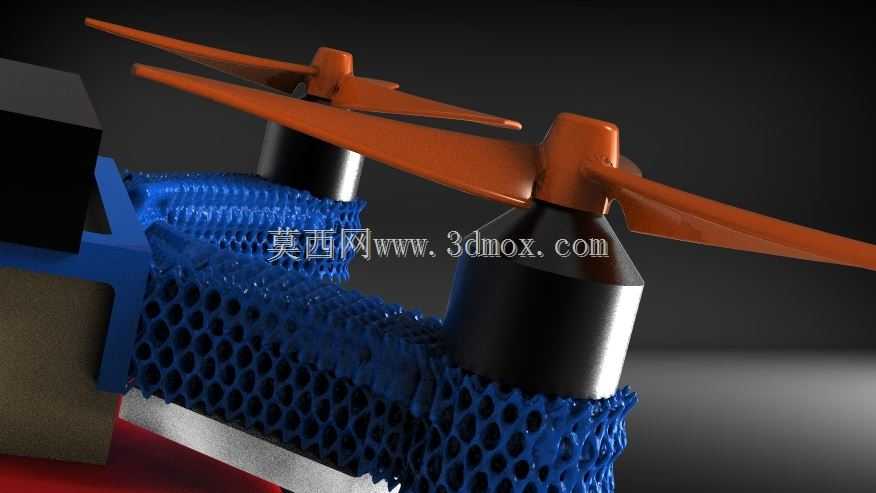

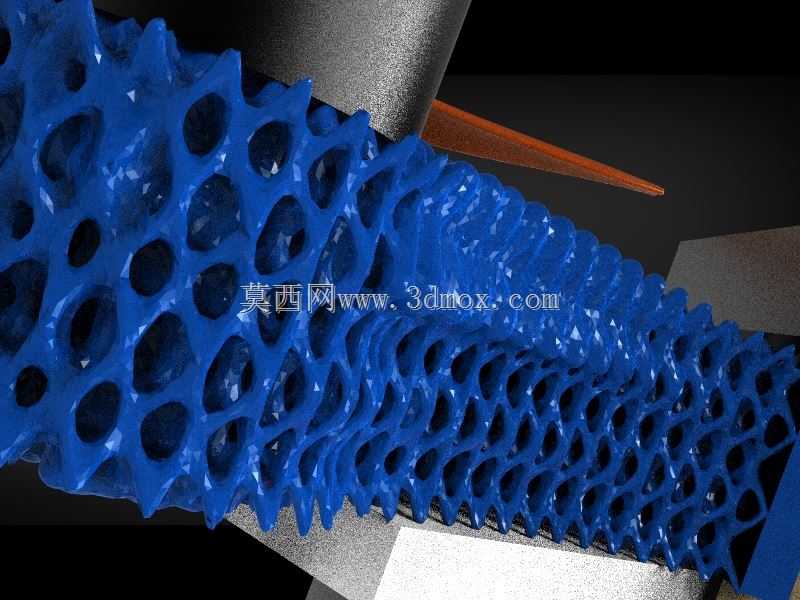

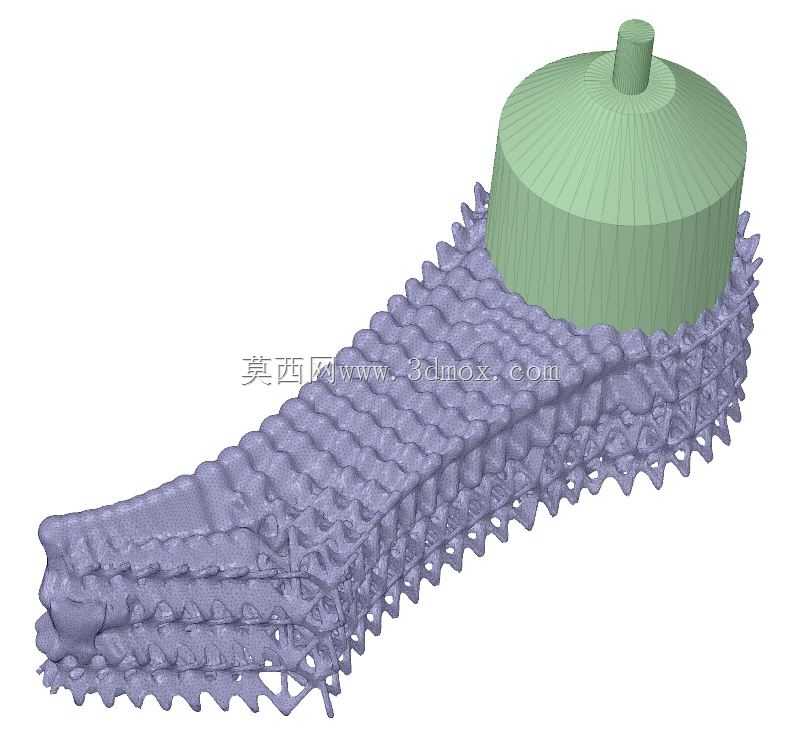

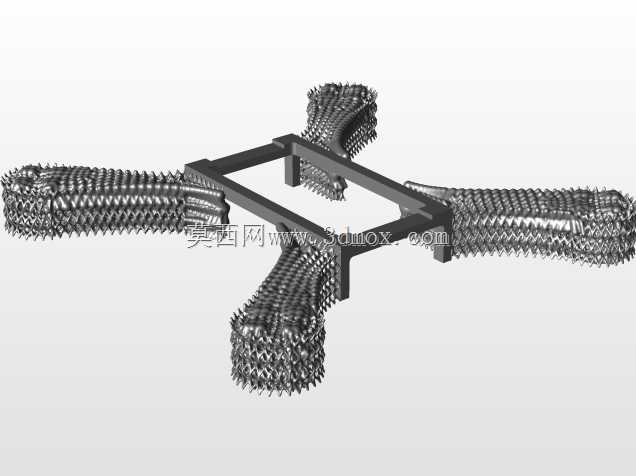

这款四旋翼飞行载具的格子架结构，核心面向小载荷应急物资投送、复杂地形低空巡检场景设计，在高海拔山区、狭窄楼宇间等起降空间受限的作业环境中，轻量化结构带来的载荷冗余优势十分突出。整套结构的开发逻辑完全围绕减重与结构强度的平衡展开，并未采用传统的等截面杆架拼接方案，而是先通过拓扑优化算法梳理全机的荷载传递路径，识别出飞行过程中电机安装位、载荷挂载点产生的高应力集中区域，提前为后续的晶格结构填充划定受力边界，避免无意义的材料冗余。完成拓扑路径梳理后，先对整体网格做简化处理，导出适配增材制造的四面体网格结构，特意控制晶格棱边的最小直径，兼顾打印过程中的成型良品率，避免陡峭侧面出现打印支撑难以去除、表面精度不达标的问题。之后通过参数迭代调整晶格内部的杆径参数，对应力集中区域的晶格棱做加厚处理，让整体结构的负载能力匹配飞行过程中的机动过载、载荷挂载需求，不会因为过度减重出现飞行振颤、结构断裂的问题。最后对整体结构做收缩包裹处理，在几何编辑模块中完成表面光滑过渡，消除晶格结构带来的尖锐棱角，降低飞行过程中的风阻系数，也避免日常组装、维护过程中棱边划伤操作人员。整套框架最终重量控制在15.7g，搭配动力系统后可预留足够的载荷余量搭载小型急救包、巡检摄像头等作业模块，安装边界完全匹配常规2寸桨叶的微型动力套装，电机安装孔位、载荷挂载位的尺寸公差适配通用快拆结构，不需要额外做转接件即可完成整机组装，晶格结构的镂空设计也能为飞控、电调等电子元件留出充足的散热空间，长时间低空飞行时不会出现热量堆积导致的元件工况异常。
