轻量化四旋翼简易无人机结构设计

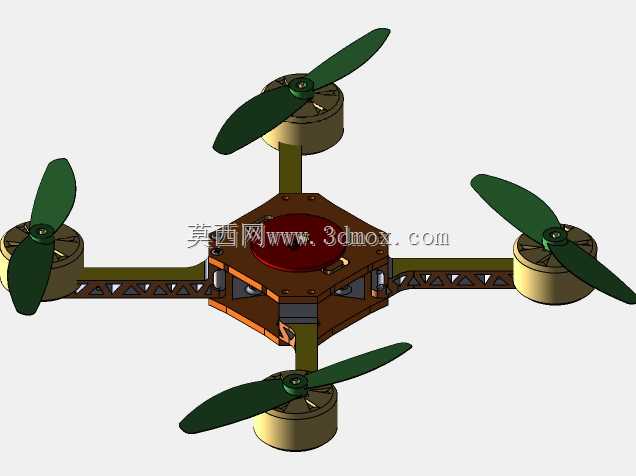

这款四旋翼飞行器的机架采用镂空式机臂设计，在保证结构刚度的前提下尽可能降低整机自重，四个机臂呈十字对称分布，从中心核心舱向外延伸，每个机臂末端预留动力单元安装位，可直接适配对应规格的外转子无刷动力套装，安装时无需额外打孔修配，机臂与中心舱采用快拆式嵌合结构，日常收纳或更换配件时可快速拆解，减少维护耗时。中心核心舱采用分层式布局，上层预留飞控、接收机的安装平面，带有定位孔位可直接固定主流规格的飞控模块，下层预留电池仓空间，可根据续航需求适配不同容量的锂聚合物电池，舱体边缘设计有走线槽，可将电调信号线、电源线规整收纳，避免飞行过程中线材晃动干扰旋翼气流或被桨叶剐蹭。旋翼部分采用两叶螺旋桨设计，桨叶与电机轴的配合位带有标准快拆接口，更换桨叶时无需借助额外工具，直接卡入即可锁定，四个旋翼的旋转方向呈对角同向设置，抵消飞行过程中的反扭矩，保证姿态稳定。从实际应用场景来看，这类轻量化四旋翼平台可作为入门级航模练习器材，也可搭载微型摄像头、小型传感器完成低空航拍、园区巡检、环境数据采集等轻量化作业任务，整机起飞重量控制在较低区间，对飞行场地的要求不高，在开阔无强风的室外场地或层高足够的室内场馆均可正常起降。设计过程中优先考虑了结构的易加工性，机臂部分可采用碳纤维板材切割或3D打印制作，核心舱结构可通过注塑或3D打印实现，无需复杂的机加工工序，小批量制作时成本可控。安装边界方面，机臂长度经过匹配计算，旋翼转动时相邻桨叶之间留有足够安全间隙，不会出现打桨问题，整机展开后外接尺寸可满足常规便携收纳包的存放要求，拆解后机臂与核心舱可分离收纳，进一步缩小携带体积。机架的受力点经过强化处理，机臂与核心舱的连接位置做了加厚设计，可承受常规飞行中的机动载荷，即使出现轻微坠机，也能优先通过机臂的轻微形变吸收冲击力，减少核心舱内电子元件的损坏概率。动力单元的安装座带有同轴定位台阶，可保证电机安装后轴系与机臂平面垂直，避免出现动力输出角度偏差导致的飞行姿态偏移问题，飞控安装位处于整机重心正上方，可减少飞控姿态解算的误差，提升飞行稳定性。
