桌面球形可调节网络摄像头结构设计

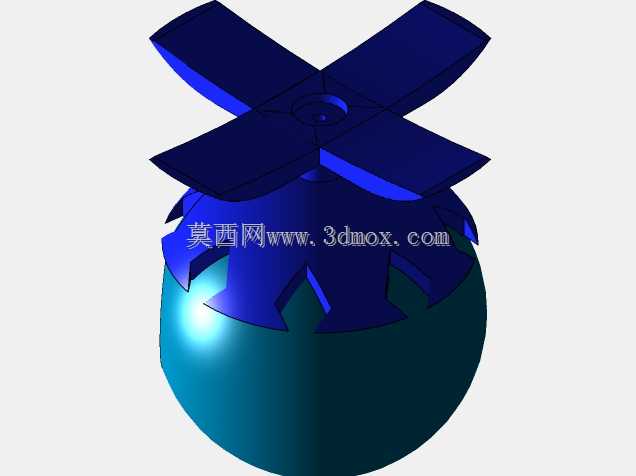

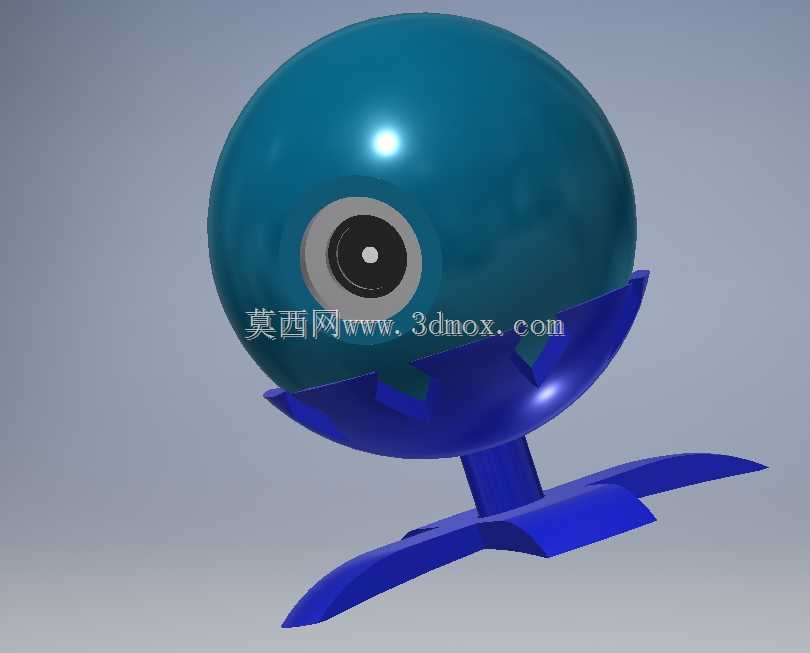

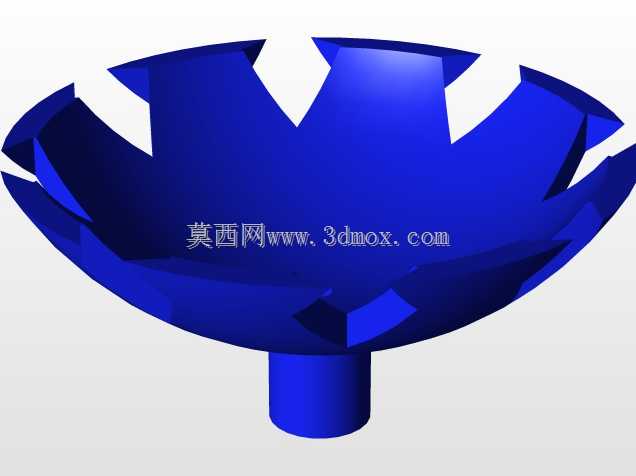

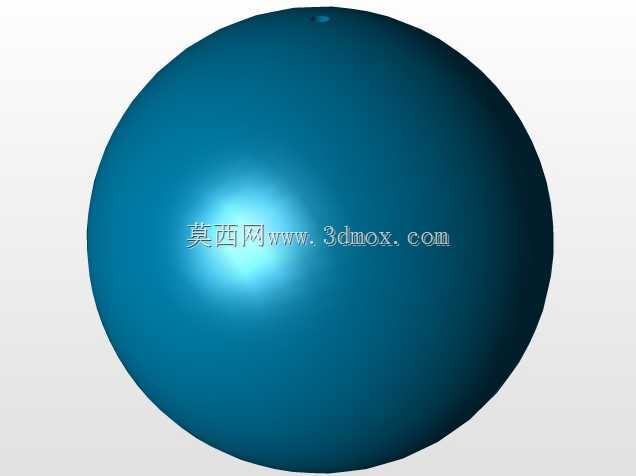

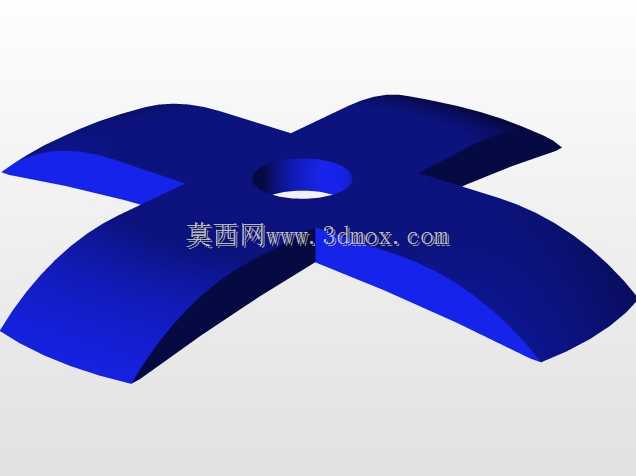

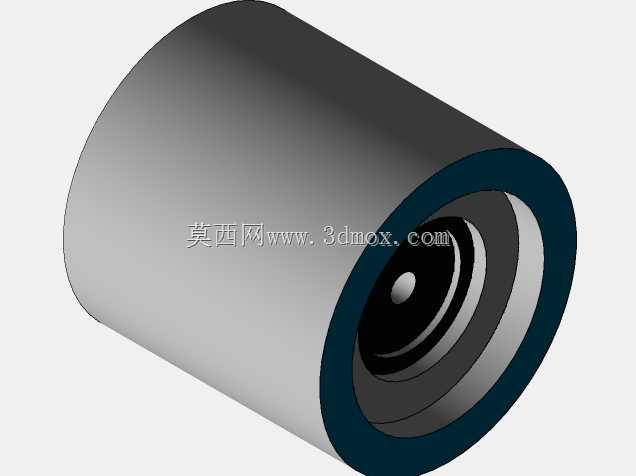

这款桌面式网络摄像头的结构设计，首先围绕日常桌面视频采集的实际使用场景展开，适配个人办公视频会议、家用远程视频通话、小型桌面区域监控等多类使用需求，整体结构优先考虑使用时的角度调节便利性与放置稳定性。主体成像部分采用球形外壳设计，球形结构的优势在于可以依托下部的支撑托座实现多维度角度转动，无需额外增加复杂的铰接调节结构，就能满足水平方向360度旋转、垂直方向上下俯仰角度调整的使用需求，用户可以根据自身坐姿、屏幕摆放位置快速调整镜头朝向，对准拍摄区域，操作时没有多余的锁止步骤，调整到位后依靠球壳与托座之间的配合摩擦力即可保持角度稳定，不会出现使用过程中镜头自行下滑偏移的问题。下部的支撑结构采用分叉式底座设计，底座整体为扁平舒展的形态，接触桌面的支撑面做了加宽处理，能够有效降低整体结构的重心，即使在调整球形镜头到最大俯仰角度时，整体设备也不会出现倾翻的情况，底座的底面预留了粘贴防滑胶垫的安装位，实际装配时贴上防滑胶垫后，放置在光滑的玻璃桌面、烤漆桌面都不会出现滑动移位的问题，同时底座没有采用夹装式结构，无需依附桌面边缘固定，可以直接放置在桌面任意平整位置，适配更多摆放场景。镜头部分的结构设计上，将成像模组、补光元件都集成在球形壳体内部，壳体前侧预留的镜头安装孔位做了同轴度公差约束，保证装配后镜头光轴与球形外壳的基准轴线重合，避免角度调整时出现成像画面偏移的问题；球形外壳与下部托座的配合面做了均匀的接触筋位设计，既减少了两个部件之间的接触面积，降低转动时的摩擦阻力，让角度调节手感更顺滑，也能避免长期转动后出现配合面磨损松旷的问题。整体结构的尺寸边界控制充分考虑桌面使用的空间占用，球形主体的直径控制在常规握持尺寸范围内，底座展开后的最大宽度不超过普通鼠标的占地宽度，放置在显示器旁不会过多占用桌面操作空间，整体外壳的壁厚设计兼顾结构强度与轻量化要求，采用常规工程塑料注塑成型即可满足生产要求，各部件之间的连接采用卡扣加少量定位螺丝的固定方式，装配流程简单，后期拆解维护也十分方便，不需要复杂的专用工具就能完成内部模组的检修更换。托座与底座之间的连接立柱做了加强筋结构处理，能够承受球形镜头调整时带来的侧向力矩，不会出现立柱断裂变形的问题，整体结构没有多余的冗余设计，每一处结构都对应实际使用中的功能需求，没有为了外观造型牺牲使用便利性与结构可靠性。
