老式触屏手机配套手写触控触针结构

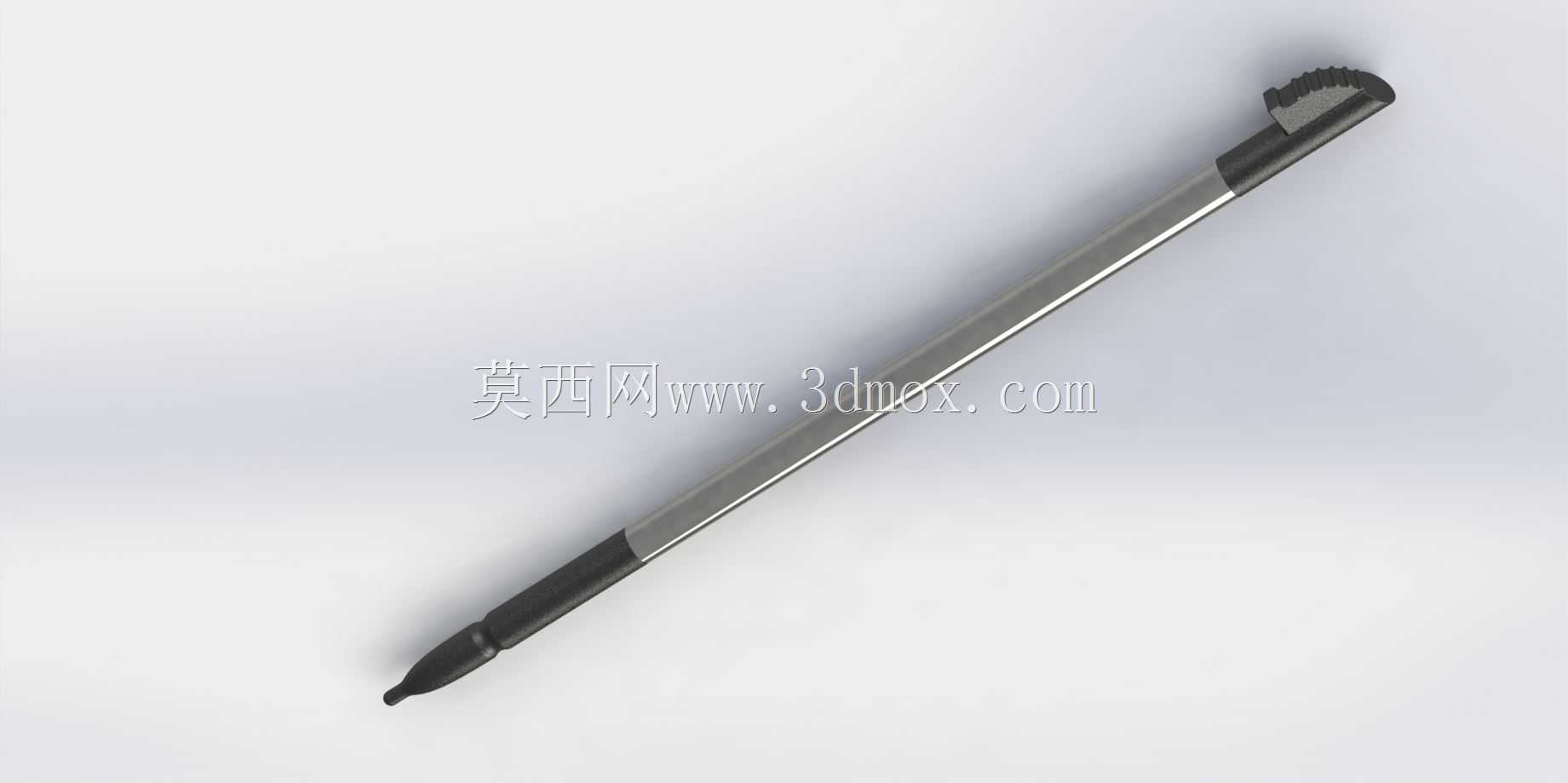

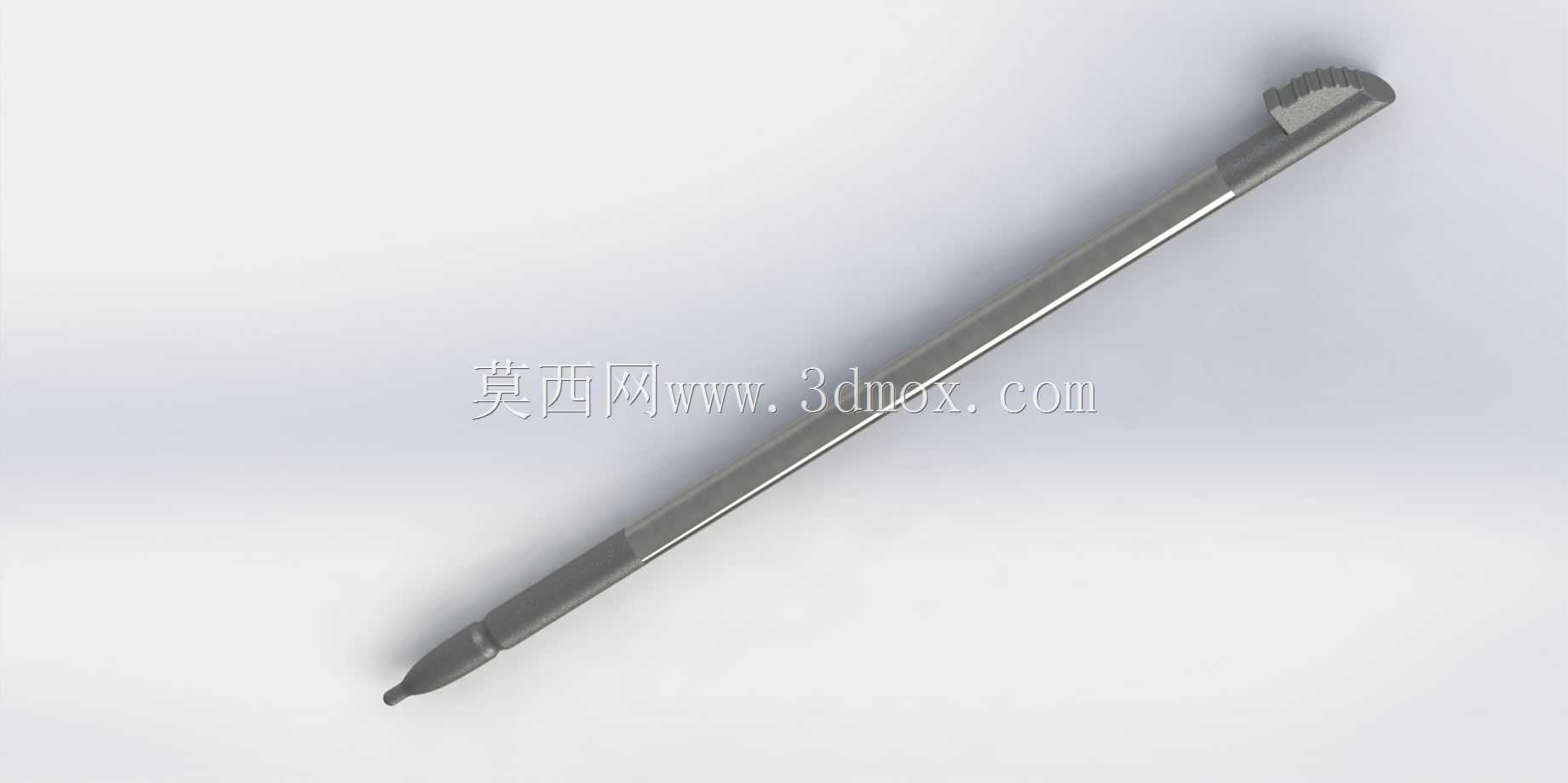

这款触控触针是早年电阻屏移动通讯终端的配套交互配件，主要适配早期压感式触屏手机的操作需求，在电容屏尚未普及的阶段，承担着精准点选屏幕界面、输入手写字符、避免指甲刮花屏幕表层的核心作用，在当时的移动通讯设备使用场景中，是不少商务机型的标配随附配件。从结构设计来看，整支触针采用细长杆式布局，整体为等径细长杆形态，两端做了差异化的功能结构设计：一端是圆润收窄的触控端头，端头采用软质耐磨材质制作，接触屏幕时不会刮伤电阻屏的PET表层，同时端头的圆弧曲率经过匹配调校，能够在施加较小按压力度时，触发电阻屏上下导电层的接触导通，保证点选精度的同时不会因为压力过大损伤屏幕；另一端是带卡位结构的端头，做了带防滑齿纹的凸起造型，这个结构主要是配合手机机身的收纳插槽使用，当触针插入手机侧边或者尾部的收纳孔时，带齿纹的端头会卡在插槽外侧，既方便用户拔出使用，也能避免触针完全滑入机身内部无法取出。杆身主体采用硬质轻质材料制作，表面做光滑处理，整体直径控制在4mm左右，长度适配常规直板手机的机身收纳槽尺寸，安装收纳状态下完全藏入机身内部，不会额外增加设备的携带体积，外露的卡位端头与机身外壳表面齐平，不会出现突兀的凸起影响握持手感。设计过程中重点平衡了几个工程层面的矛盾点：首先是杆身的刚度与重量的平衡，既要保证日常插拔、使用过程中不会发生弯折变形，又要控制整体重量，避免增加手机的整机负重；其次是触控端头的耐磨度与接触灵敏度的平衡，软质材质如果过软，长期使用后容易出现端头变形磨损，导致触控精度下降，如果材质过硬，又容易刮花屏幕，甚至按压时造成屏幕局部受力过大出现水波纹或者损坏；最后是收纳卡位的配合公差，卡位端头与收纳槽的间隙控制在合理范围，既不会因为间隙过大出现触针晃动脱落，也不会因为间隙过小导致插拔卡顿，影响日常取用的流畅度。在实际使用场景中，这类触针除了日常点选菜单、拨号操作外，在手写输入场景下的优势尤为明显，相比手指直接操作，细径的触控端头能够实现更精准的笔画输入，适合当时电阻屏手机的手写识别逻辑，不少用户也会用它来进行屏幕上的精细操作，比如编辑联系人信息、点选小尺寸的界面按钮，减少误触的概率。从结构细节来看，杆身与两端端头的连接采用过盈配合加粘接的固定方式，避免长期使用后端头脱落，软质触控端头内部嵌有硬质衬芯，防止端头受力过度变形弯折，保证每次触控的接触点位置稳定，不会因为端头偏斜导致触控位置偏移。这类配件虽然在当下电容屏普及的场景中已经很少作为手机标配出现，但其结构设计思路对于需要精准触控的工业电阻屏操作笔、手写板触控笔等产品依然有参考价值，尤其是细长杆收纳式的结构设计，能够在有限的设备空间内实现配件的一体化收纳，兼顾便携性与实用性。
