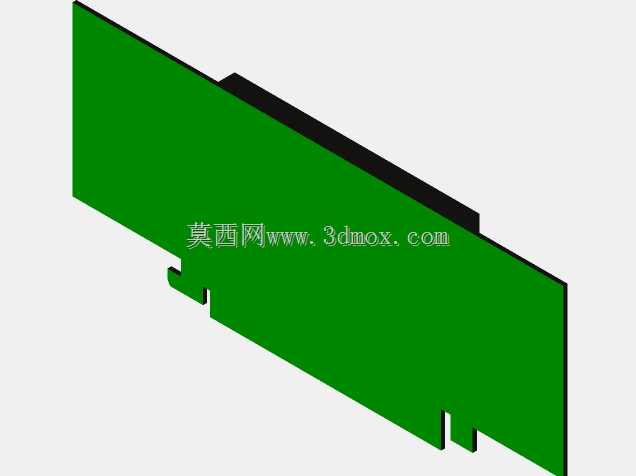

带角度转向的PCIe转接扩展板结构

项目分类:3D模型 发布时间:2021-09-28 ID:296112
  • 带角度转向的PCIe转接扩展板结构
  • 带角度转向的PCIe转接扩展板结构
  • 带角度转向的PCIe转接扩展板结构

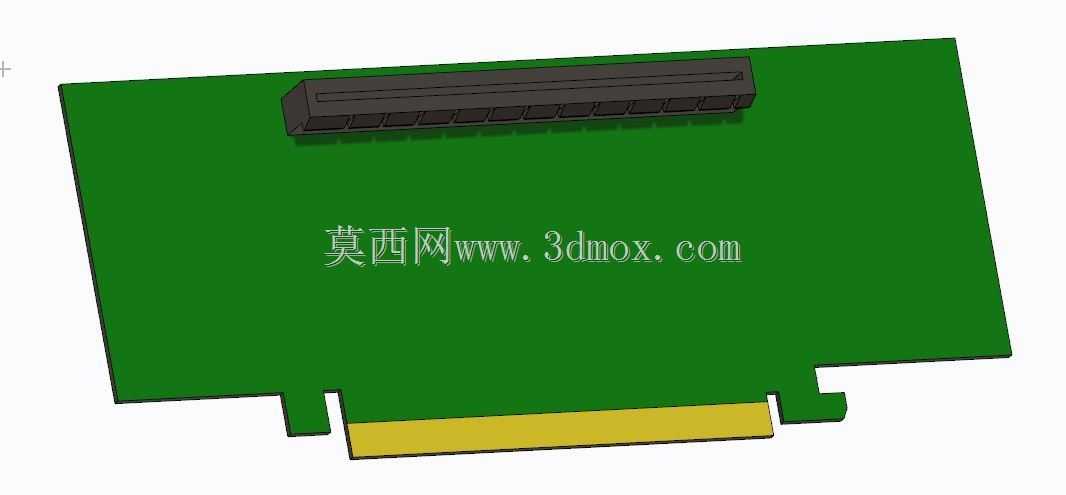

在紧凑型工控机箱、1U机架式服务器、定制化嵌入式计算设备的内部布局中,经常会遇到PCIe扩展卡安装空间受限的问题——常规直插式PCIe设备会因为机箱内部垂直高度不足,或是与周边散热模组、存储硬盘架产生干涉,无法完成装配,这类场景下就需要用到角向PCIe转接结构来调整扩展卡的安装朝向。这款角转接结构的核心作用,是将主板PCIe插槽的金手指连接方向转向90度,让原本需要垂直于主板安装的扩展卡变为平行于主板板面铺设,大幅压缩板卡安装后的垂直占用空间,适配薄型机箱的内部容积限制。从结构设计来看,转接板采用标准FR-4环氧玻纤基板作为承载主体,板面布局严格遵循PCIe协议的信号走线阻抗要求,差分对走线长度匹配误差控制在协议允许范围内,避免高速信号传输过程中出现丢包、误码问题。板体一端是标准PCIe公头金手指,表面做镀金处理提升接触耐磨性与抗氧化能力,金手指的缺口定位结构完全符合PCIe规范,可直接插入主板对应规格的PCIe插槽中,防呆结构能避免插反导致的硬件损坏。板体另一端设置卧式PCIe插槽座,插槽的金属屏蔽外壳可减少周边电磁信号对高速传输的干扰,插槽内部的接触弹片采用高弹性铜材制作,多次插拔后仍能保持稳定的接触压力。设计过程中充分考虑了安装边界的适配性,板体边缘预留的固定卡扣位可匹配机箱内部的压条、螺丝柱固定位,安装后不会出现板体晃动导致的接触不良问题;板体整体厚度控制在常规PCB板厚标准范围内,转接后扩展卡与主板板面的间隙可容纳常规厚度的散热片,不会出现挤压元件的情况。在实际设备应用中,这类转接结构可兼容PCIe x1、x4、x8、x16不同通道规格的扩展设备,无论是网卡、采集卡、固态硬盘扩展卡还是入门级计算加速卡,都能通过该转接结构完成安装,不需要对机箱结构做额外切割改造。设计时还特意在板体边缘做了圆角处理,避免装配过程中锐角划伤操作人员或是周边线材,金手指端的分段式结构也能在插入时减少对主板插槽的冲击力,保护主板插槽的焊接点不受损。对于做非标设备结构设计、小型化计算平台搭建的工程师来说,这类转接结构的三维模型可直接用于机箱内部的布局干涉检查,提前模拟板卡安装后的空间占用,避免实际装配时才发现空间冲突,大幅缩短样机调试的周期。
