高精度混合式步进电机三维结构设计

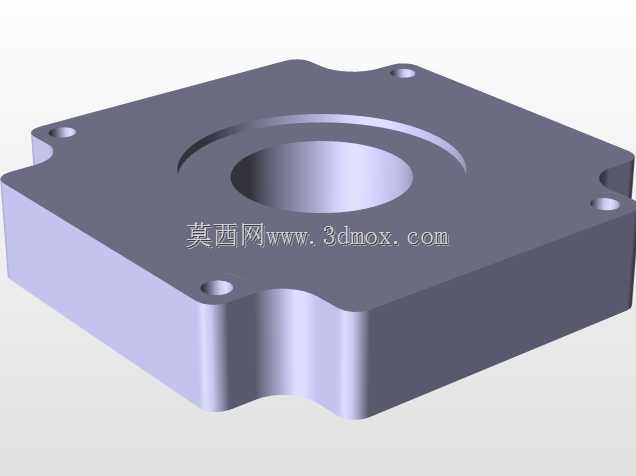

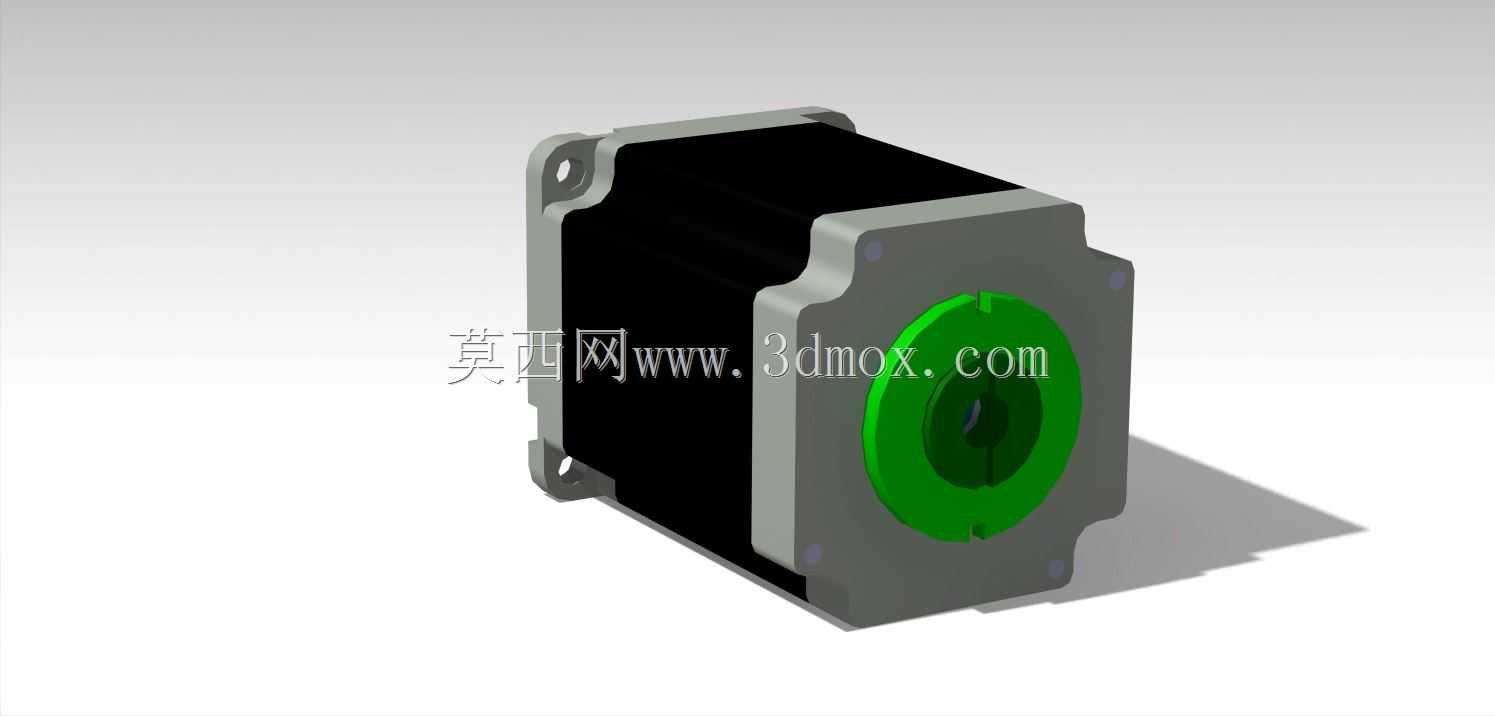

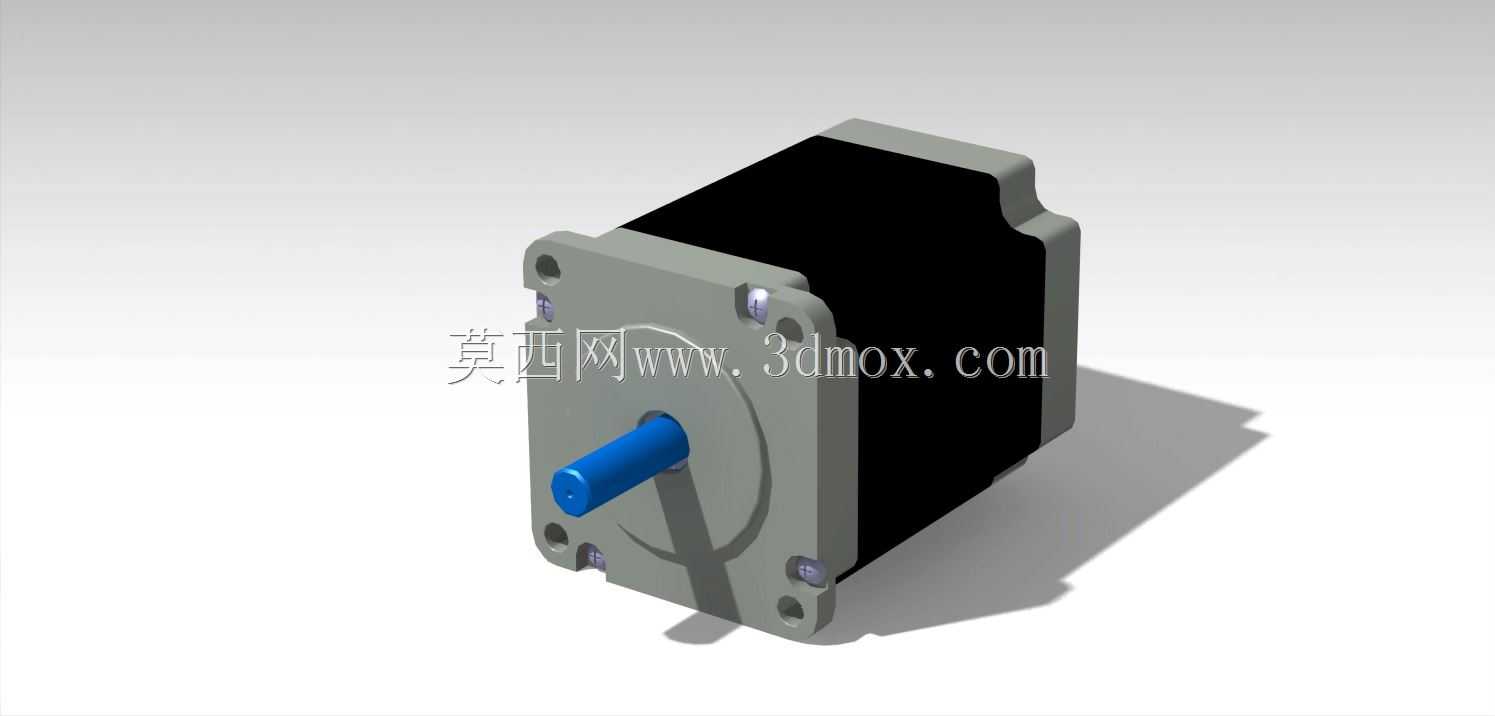

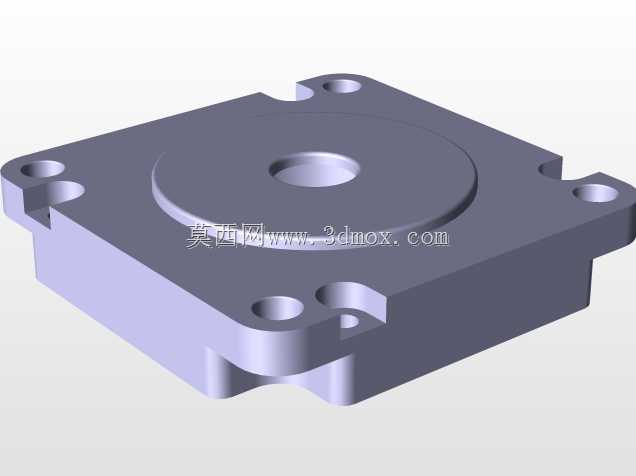

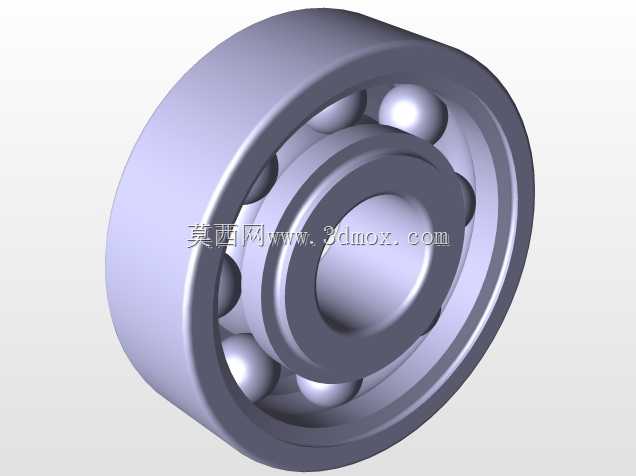

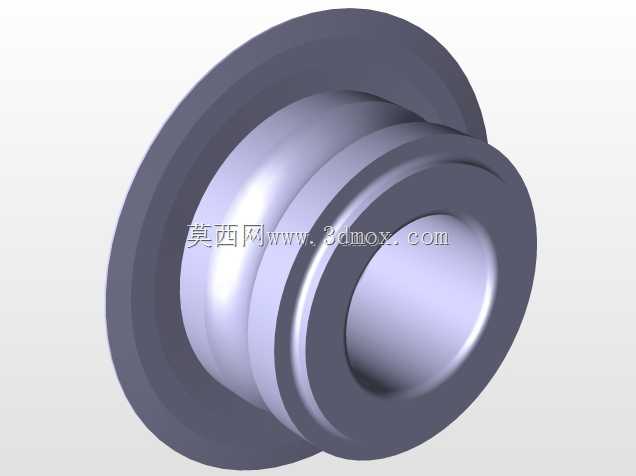

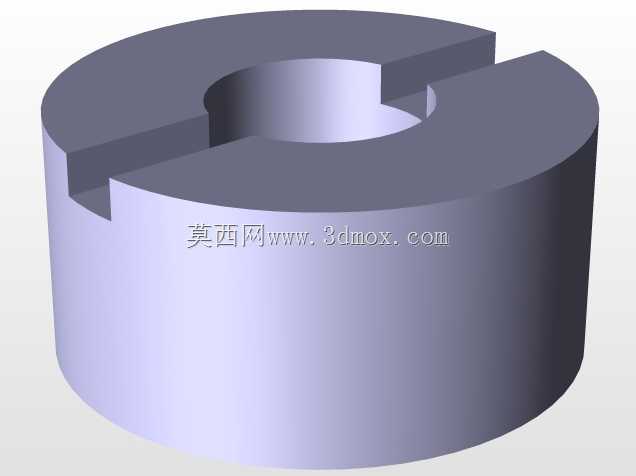

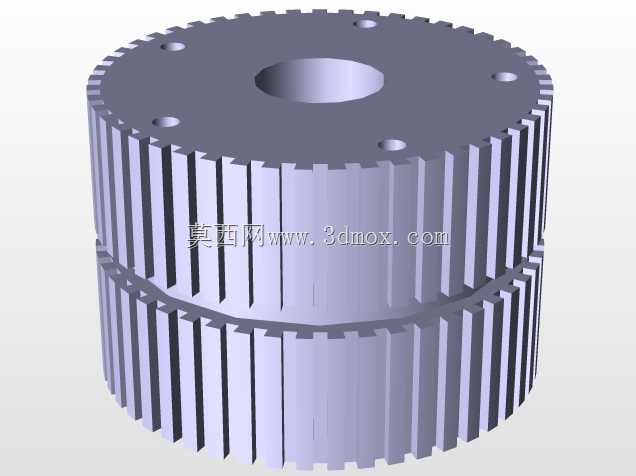

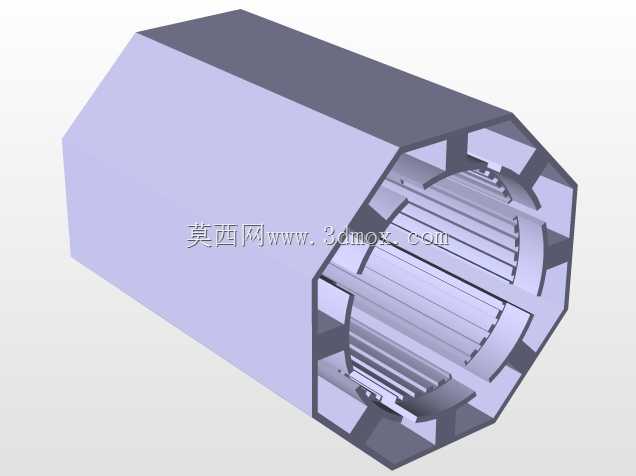

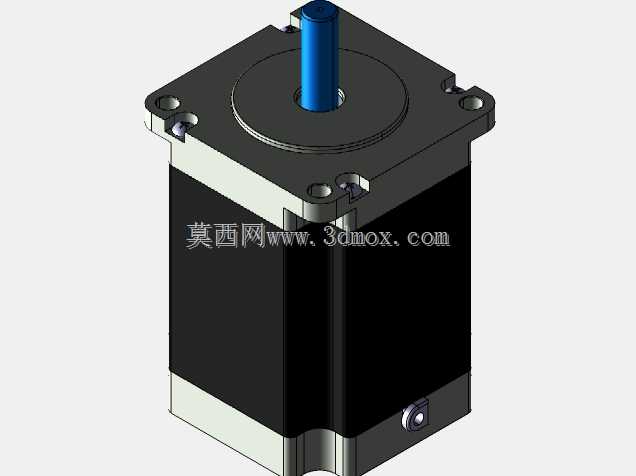

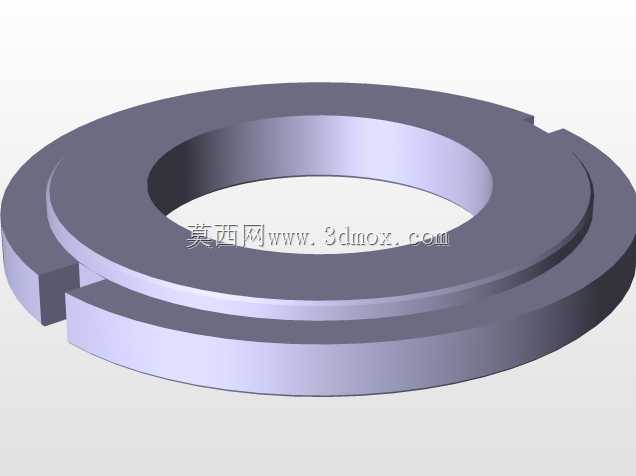

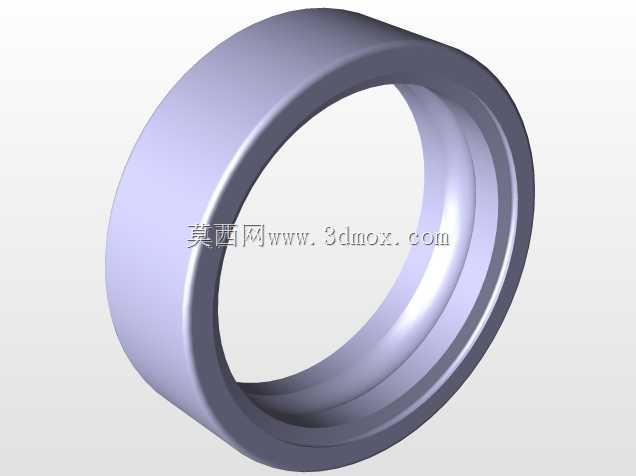

在自动化生产线的点位输送、3D打印设备的进给轴驱动、小型数控雕刻机的位移控制、电子制造贴装设备的精准送料场景中，步进电机始终是开环控制方案里性价比极高的执行元件选择，这款步进电机的三维建模完全围绕实际装机需求展开，没有做多余的外观修饰，所有结构特征都对应量产实物的真实尺寸。从安装端来看，前端法兰的安装孔位严格遵循行业通用的安装尺寸规范，四个沉头孔的孔距、孔径深度都匹配常用的M3/M4安装螺丝规格，输出轴的轴径、轴伸长度、D型切边位置都做了精准还原，设计时特意预留了轴端与联轴器、同步带轮的配合公差，避免装机时出现干涉问题。定子部分的方形机壳做了边角的圆角过渡处理，既符合实际冲压壳体的加工工艺特性，也能减少装配时的锐角磕碰风险，机壳表面的散热筋结构没有做夸张的造型，完全对应实物的散热面积设计，保证长时间运行时的热量导出效率。后端的出线位置做了护线套的结构预留，建模时还原了护线套的卡扣结构，方便布线时的线缆固定，避免设备运行过程中线缆随电机振动出现磨损断线的问题。建模过程中对内部的定子铁芯、转子磁钢的装配边界做了合理简化，但保留了外部所有需要与其他部件配合的装配特征，不管是做设备整体的装配干涉检查，还是做机构运动仿真，都能直接调用这个模型完成布局。在做小型自动化设备的结构选型阶段，工程师可以直接把这个模型导入装配环境，核对电机与安装支架、传动部件的空间位置关系，提前预判安装时是否会出现空间不足、装配操作空间不够的问题，不用等实物采购回来才发现结构干涉，大幅缩短设备研发的迭代周期。模型的外形比例完全参照量产57系列步进电机的实际尺寸，机座的长宽尺寸、机身长度都对应常用的机身长度规格，选型时可以直接根据扭矩需求对应不同机身长度的型号，不用重新调整安装法兰的配合尺寸，对于做模块化设备设计的工程师来说，这类标准化的驱动部件模型能大幅提升装配设计的效率，不用每次选型都重新绘制基础模型，只需要根据实际选型的型号微调机身长度参数就能完成整机布局。
