V6发动机配套活塞组件结构设计

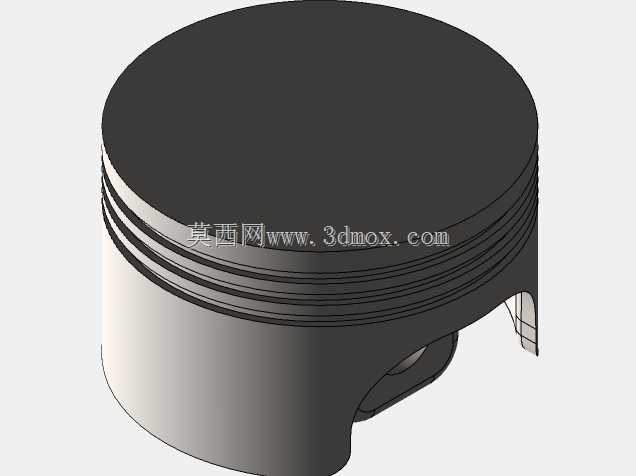

这套活塞组件主要适配V型六缸内燃机，在乘用车辆、轻型商用车辆的动力总成中承担核心能量转换作用，工作时需要承接燃烧室爆燃产生的高压推力，通过活塞销将往复直线运动传递给连杆，最终带动曲轴旋转输出扭矩。设计过程中首先考虑了燃烧室的密封需求，活塞头部设置了多道环槽结构，分别用于安装气环与油环，气环负责阻断燃烧室高压燃气向曲轴箱窜动，油环则负责刮除气缸壁上多余的润滑油，避免机油进入燃烧室参与燃烧。活塞头部的顶面轮廓匹配V6发动机的燃烧室造型，能够在压缩行程终了时配合气缸盖形成合理的挤气涡流，提升油气混合均匀度，优化燃烧效率。活塞销座的位置经过受力校核，偏移量设置考虑了活塞换向时的敲击噪声控制，在活塞从上止点换向运动时，能够让活塞裙部逐步贴合气缸壁，降低往复运动的冲击载荷。裙部的型线设计采用了中凸变椭圆结构，常温状态下裙部截面为椭圆形，长轴垂直于活塞销轴线方向，能够在热态工作时补偿活塞销座方向的热膨胀量，避免活塞受热卡滞在气缸内，同时保证全工况下活塞与气缸壁的贴合面积均匀，减少局部偏磨。活塞销采用全浮式设计思路，工作状态下活塞销可在销座孔与连杆小头衬套内自由转动，能够让销的外周面均匀承受载荷，提升耐磨性能，销的两端设置有挡圈安装槽，用于限制活塞销的轴向窜动，避免销端刮蹭气缸壁。活塞盖与活塞头部的配合面设置有定位结构，装配后能够保证两者的同轴度，形成封闭的冷却油腔位置，机油可通过连杆小头的喷油孔进入油腔，带走活塞顶部吸收的燃烧热量，控制活塞整体工作温度在材料允许范围内。整套组件的安装边界严格匹配对应排量V6发动机的气缸内径参数，活塞总高度、压缩高度、环槽位置尺寸均与原厂机型的安装尺寸保持一致，可直接用于同型号发动机的维修替换结构参考，也可作为小排量V型内燃机改型设计的结构参考基准，建模过程中对活塞的壁厚过渡做了均匀化处理，避免壁厚差过大导致的热应力集中，裙部的减重槽设计在保证结构刚度的前提下降低了活塞整体往复质量，减小曲轴连杆机构的往复惯性力，提升发动机高转速工况下的运行平稳性。
