四冲程拳击发动机配套活塞结构设计

这款活塞是为四冲程拳击式发动机开发的核心往复运动部件，在整机动力循环中承担着将燃烧室内燃油混合气爆燃产生的高压热能转化为机械往复动能的核心作用，是发动机动力输出路径上的首端承载零件。从实际装机场景来看，这类活塞主要适配水平对置布局的拳击发动机，这类发动机因气缸水平对置布置，整机重心更低、运转平顺性更优，常被应用在对动力输出平顺性、整机配重平衡有较高要求的乘用车辆、小型动力设备上，活塞的工作状态直接决定了发动机的压缩比稳定性、燃烧效率与运转寿命。

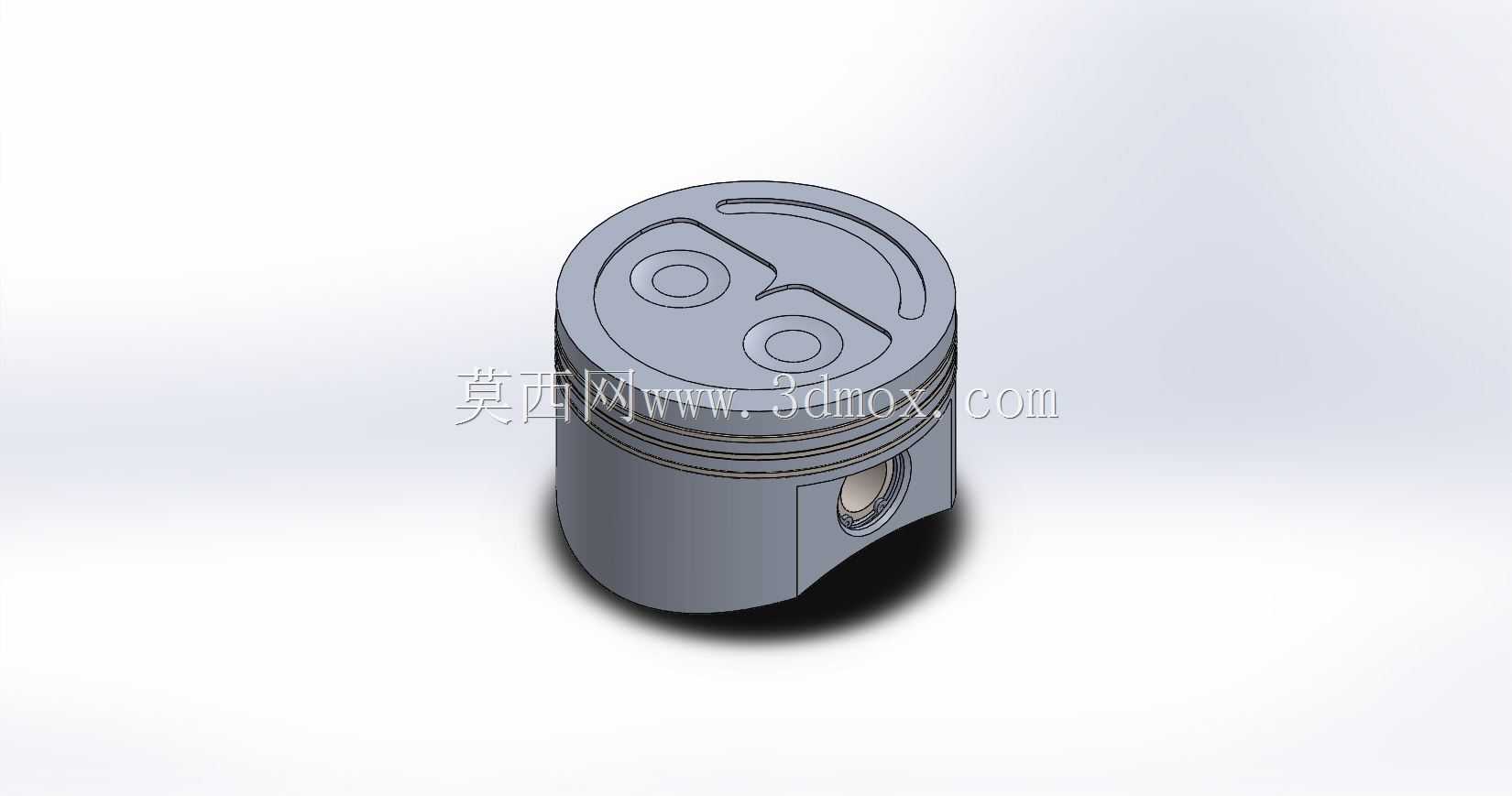

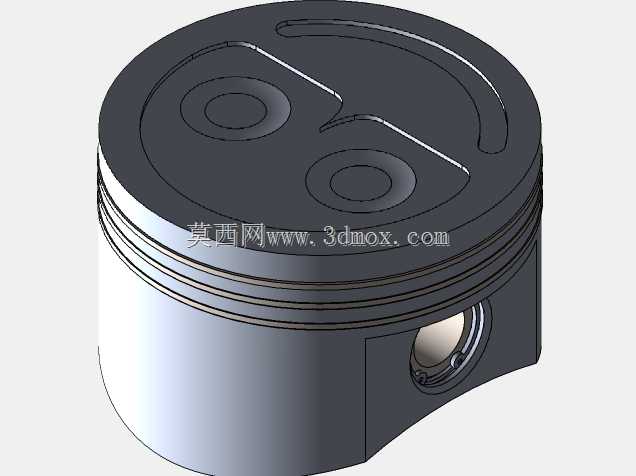

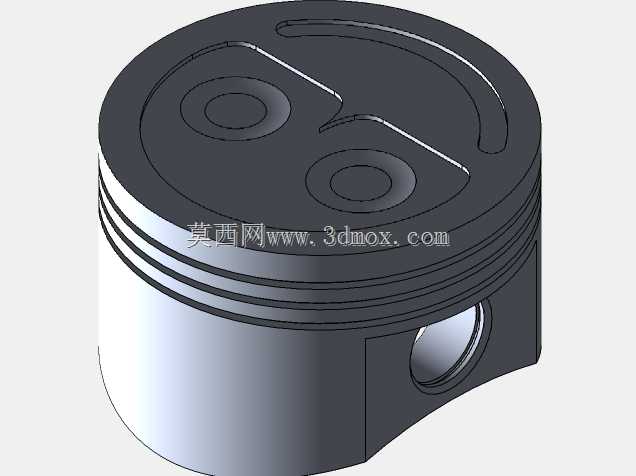

设计过程中首先考虑的是活塞顶部的燃烧室构型，顶部设置的异形凹坑与避让结构，是为了配合气门开启相位的运动边界，避免活塞运行至上止点时与进排气门发生运动干涉，同时凹坑的造型可以引导进气涡流形成，让进入气缸的燃油混合气与空气混合更充分，提升燃烧效率，降低不完全燃烧带来的积碳风险。活塞头部的多道环槽结构，分别对应气环与油环的安装位置，气环负责密封燃烧室与曲轴箱之间的压力通道，避免高压燃气窜入曲轴箱稀释机油，油环则负责刮除气缸壁上多余的润滑油，避免机油进入燃烧室参与燃烧造成积碳与机油异常消耗。

活塞销座的位置经过受力优化，偏移量设置充分考虑了活塞在往复运动中换向时的敲缸问题，能有效降低发动机冷启动与低负荷运转时的机械噪音，销座内部的加强筋结构可以在不额外增加活塞整体重量的前提下，提升销座部位的结构强度，承受燃气爆燃带来的高频冲击载荷。裙部的型线设计采用了微椭圆结构，充分考虑了发动机工作时活塞受热膨胀的变形量，避免热态下活塞在气缸内出现卡滞，同时保证裙部与气缸壁的接触面积均匀，降低往复运动的摩擦损耗。

配套的弹簧与活塞杆结构，是为了在活塞往复运动过程中提供辅助回位力，抵消部分曲柄连杆机构运动时的侧向力，降低活塞裙部与气缸壁的偏磨风险，安装边界上活塞的外径尺寸严格匹配对应气缸的缸径公差，活塞销孔的同轴度、活塞环槽的平面度都按照内燃机零部件的通用精度要求设计，可直接适配同缸径的水平对置发动机装机测试，不需要额外做结构修改就能完成与连杆、气缸盖、曲柄机构的装配对接。
