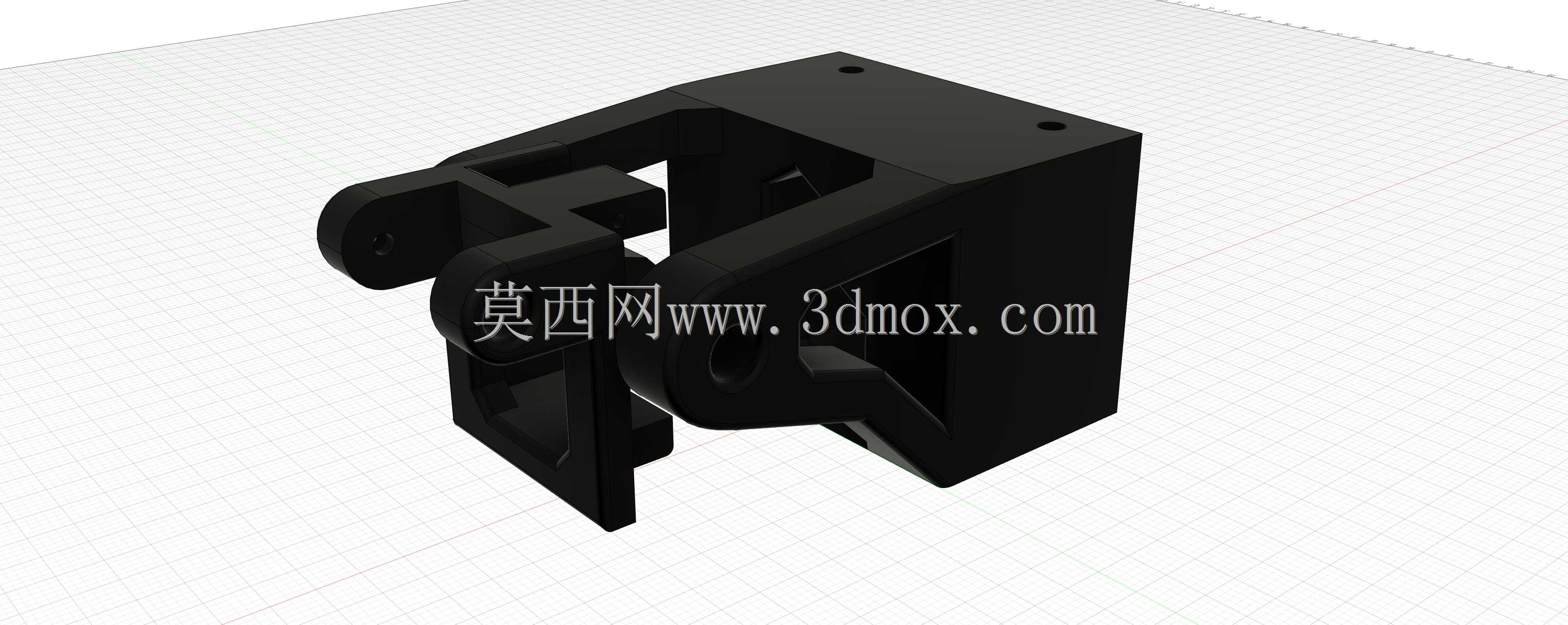

适配ZD550无人机的FPV摄像机倾斜安装支架

在小型FPV航拍无人机的改装与组装作业中，摄像头的安装固定结构直接决定了航拍视角的可调范围与飞行过程中的画面稳定性，这款适配微型FPV摄像机与微型伺服装置的安装支架，正是针对ZD550这类小型无人机机架的安装空间特性开发的配套结构件。从实际装机场景来看，该支架需要同时承担两个核心功能：一是为FPV摄像机提供可靠的刚性固定基座，避免飞行过程中机身振动传导至摄像头导致画面出现果冻效应；二是为配套的微型伺服装置预留精准的安装定位结构，通过伺服的转动输出带动摄像头实现俯仰角度的倾斜调整，满足飞行过程中不同视角的拍摄需求，无需额外调整机架整体姿态即可完成取景角度的切换。设计过程中优先考虑了安装边界的适配性，支架主体采用一体式块状基座加铰接悬臂的结构形式，块状基座部分预留了两个同轴的安装孔位，可直接通过螺丝固定在ZD550无人机机架的预设安装位上，基座的外形轮廓完全贴合机架对应安装区域的曲面与空间边界，不会突出机架外廓额外增加飞行风阻，也不会与机架上的飞控、电调、电池等其他部件产生装配干涉。铰接悬臂部分采用双侧支撑的铰接结构，摄像头安装位设置在悬臂前端，伺服输出轴直接与悬臂的转动端连接，传动路径短，不存在额外的传动间隙，能够保证角度调整的响应速度与定位精度，悬臂的转动行程经过限位设计，可覆盖FPV航拍常用的俯仰角度范围，不会出现转动超程拉扯摄像头连接线的问题。结构细节上，所有安装孔位均做了沉头处理，螺丝装配后不会突出结构表面，支架的壁厚经过受力校核，在保证整体刚性足以抵抗飞行振动的前提下尽可能做了轻量化的镂空处理，减少不必要的结构重量，避免增加无人机的负载影响续航表现。实际装配时，可配合配套的物料清单完成摄像头、伺服与支架的组装，再整体固定到无人机机架上，整个装配过程无需对原有机架进行打孔、切割等二次加工，所有配合面的公差均控制在合理范围内，装配后支架与机架、支架与伺服、支架与摄像头之间均无多余旷量，能够在无人机做机动飞行动作时保持摄像头的姿态稳定，不会出现结构松动导致的画面偏移问题。
