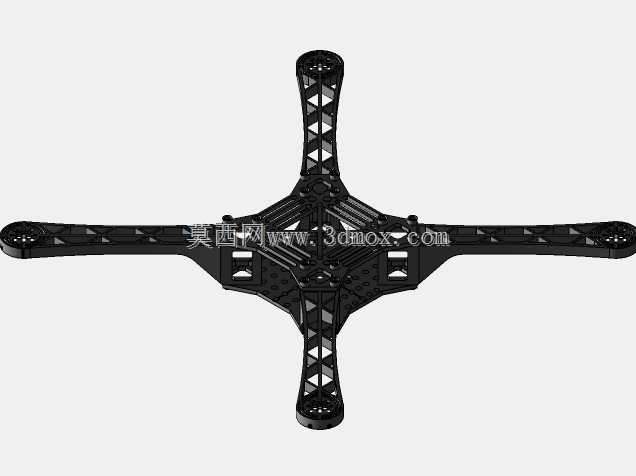

大疆F450四轴飞行器机架结构设计

这款四轴机架是面向消费级航拍、教学实训、轻度作业场景开发的飞行动力承载结构，日常可搭载入门级航拍云台、小型作业模块完成低空影像采集、高校飞控算法验证、户外轻度巡检类任务，机架本身作为飞控、电调、电池、动力电机的核心承载基体，所有安装位的设计都围绕飞行过程中的受力平衡、振动抑制、轻量化需求展开。从结构设计逻辑来看，整体采用X型四轴布局，四个机臂沿中心对称分布，相邻机臂夹角保持90度，能保证四个动力单元输出的扭矩与升力均匀作用在中心板区域，避免飞行过程中出现偏航力矩不均的问题；机臂主体采用镂空格构式设计，在不降低结构抗弯、抗扭强度的前提下，尽可能削减非受力区域的材料冗余，降低整机起飞重量，提升续航表现，同时镂空结构能减少飞行过程中的风阻，降低紊流对飞行稳定性的干扰。中心板区域采用分层叠装设计，上下板之间预留了充足的走线与安装空间，可兼容主流规格的飞控板、电调、GPS模块、电池固定座，所有安装孔位都按照通用航模配件的安装间距设计，不需要二次打孔即可完成标准配件的装配，降低改装与调试的门槛。机臂末端的电机安装座预留了标准的电机固定孔距，可适配2212、2216等常用规格的无刷电机，安装座下方预留了螺旋桨的安全间隙，避免桨叶转动过程中剐蹭机架本体；起落架安装位设置在中心板下方两侧，可搭配通用型航拍起落架，为下方挂载的云台、相机预留足够的缓冲空间，避免降落时冲击损坏挂载设备。从安装边界来看，机臂展开后整体对角线尺寸适配450mm规格螺旋桨的安全转动半径，中心板的安装孔位兼容30.5mm、45mm等多种飞控安装孔距，电池仓区域可容纳3S-4S规格的航模锂电池，整体装配完成后机架自重控制在合理区间，搭配标准动力套装可实现稳定的悬停与机动飞行。结构设计过程中充分考虑了炸机后的维修便利性，机臂与中心板采用可拆卸式连接，单个机臂损坏后可单独更换，不需要替换整个机架，降低后期使用维护成本；所有受力连接位都做了加厚处理，尤其是机臂与中心板的衔接区域，通过加强筋结构分散降落冲击与机动飞行时的拉扯力，避免长期使用后出现结构疲劳断裂的问题。机架表面的结构过渡都做了圆角处理，没有尖锐棱角，既可以减少飞行过程中的应力集中，也能避免装配调试过程中划伤操作人员。
