可调直径六辐径向传动皮带轮结构

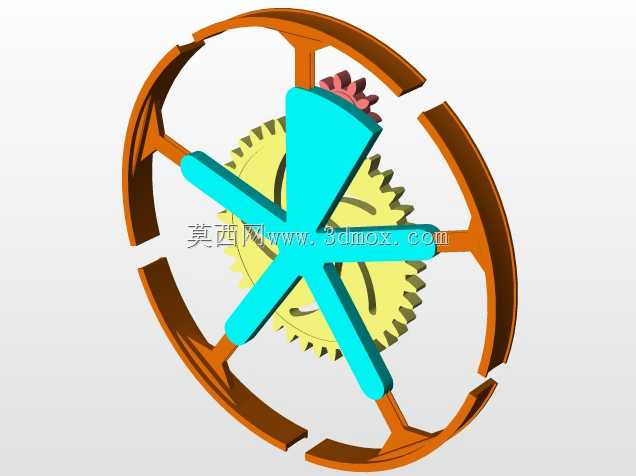

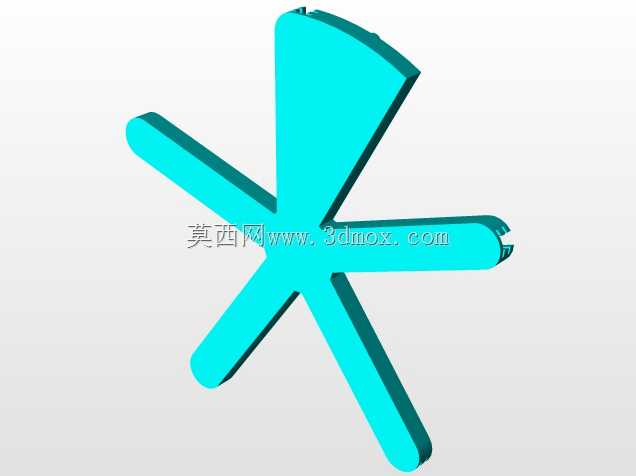

在两轮代步工具、板条输送设备以及各类需要灵活调整传动比的轻载传动场景中，传统固定直径皮带轮往往需要搭配多组不同规格的轮体、拆换装配才能实现传动比调整，不仅维护流程繁琐，也无法适配运行过程中动态调速的需求，这款径向可调式皮带轮正是针对这类痛点完成的结构设计。从功能特性来看，该轮体无需额外步进调节机构即可实现工作直径的连续变化，可在最大与最小工作直径区间内实现无级的传动比调整，不需要额外储备多规格备用皮带轮，就能覆盖不同工况下的转速匹配需求，大幅降低了传动系统的备件储备成本与拆装维护工作量。设计思路上采用六辐式径向伸展结构，每根辐条沿轮体中心呈放射状均匀分布，相邻辐条夹角保持60度，保证轮体转动过程中的动平衡性能，避免高速运转时出现偏摆振动；辐条外侧的带槽结构做了圆弧过渡处理，能够适配平型传动带的贴合需求，减少皮带运行过程中的磨损，延长传动带的使用寿命。安装边界方面，轮体中心预留标准轴孔安装位，可适配常规直径的传动轴，通过键槽实现周向固定，轮体的最大伸展直径与最小收缩直径覆盖了轻载传动场景常用的传动比区间，安装时仅需保证轮体与动力输出轮、从动轮的端面共面，预留出辐条径向伸缩的活动空间即可，不需要对原有设备的安装机架做大规模改动，适配性较强。实际应用中，这类变径皮带轮可直接替换原有固定直径轮体，在需要根据负载变化调整输出转速的场景下，能够通过辐条的径向位移实时改变传动比，不需要停机拆换轮组就能满足不同的输送速度、行走速度需求，尤其适合板条输送机这类需要根据输送物料重量、工位节拍灵活调整运行速度的设备，也可用于小型两轮代步车的变速传动结构中，简化变速机构的整体复杂度。结构设计上充分考虑了受力分布，六根辐条的受力均匀传递到中心轮毂位置，避免单根辐条受力过载出现变形，辐条与中心轮毂的连接部位做了加厚处理，能够承受传动过程中的皮带张紧力与扭矩载荷，长期运行下的结构稳定性有充足保障。
